PZPT112电流型电压互感器精密结构

　　该元件属于小型电流型电压互感器，主要面向交流电压采样、电能计量、电源监测、电力仪表以及工业控制板卡等场景。实际设备中，它并不承担大功率能量传输，而是把被测交流电压按比例转换为后级电路可安全处理的小信号，使计量芯片、运放采样回路或保护控制单元与强电侧形成隔离。在智能电表、配电终端、充电桩控制板、UPS电源、伺服驱动和工业电源内部，这类器件常布置在强电输入与弱电采样之间，既承担信号变换，也承担安规隔离边界的一部分。

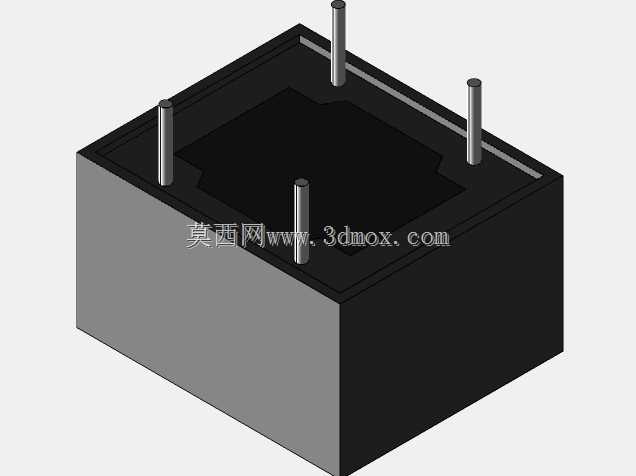

　　从结构上看，模型采用方形塑封本体，顶部露出四根直插式金属引脚，引脚沿本体四角附近分布，适合直接插入PCB焊盘后波峰焊或手工焊接。本体外形规整，侧面与顶面边界清晰，内部绕组、磁芯及绝缘填充材料由外壳约束，外部只保留安装和焊接所需特征。建模时需要重点控制本体长宽高、引脚直径、引脚伸出高度、引脚中心距以及引脚相对本体边缘的位置，因为这些尺寸直接决定PCB封装、开孔间距、板上高度和相邻元件的安全距离。

　　引脚采用圆柱直针形式，端部高于壳体顶面，装配方向明确。对于板级布局工程师而言，四根引脚不仅是电气连接点，也是元件在焊接过程中的定位特征。若引脚间距或伸出长度偏差过大，插装时会出现孔位干涉、元件浮高、焊接后倾斜等问题；若引脚根部与壳体顶面的关系表达不准确，也会影响干涉检查和壳体内部净高判断。三维结构中保留了引脚根部过渡区域，便于在装配体里检查焊盘、过孔、塑胶外壳和周围高元件之间的空间关系。

　　外壳顶部可见内凹区域，反映出灌封或内部组件容纳空间的外形特征。实际产品中，磁芯和绕组通常放置在壳体内部，经过绝缘处理和封装固化后形成稳定整体。外壳的作用不只是形成外观轮廓，还为绕组提供机械保护，限制灌封材料流动，并在搬运、清洗、焊接和长期振动环境下保持内部结构位置。方形侧壁具有较好的占位规整性，便于在PCB上按矩形封装布置，也适合自动化插装设备的吸嘴、料管或托盘定位。

　　在电气功能设计上，电流型电压互感器通过原边回路与副边绕组的耦合实现电压信号采集。前端通常配合限流电阻接入被测电压，使原边获得与电压成比例的小电流，副边再输出适合采样电阻或计量芯片处理的信号。与直接电阻分压相比，互感器方案能够提供电气隔离，降低强电串入弱电回路的风险；与大型工频互感器相比，这种小型器件体积小、引脚化程度高，更适合贴装在密集控制板上。选型时需要结合变比、额定输入、采样电阻、相移、线性度、隔离耐压和工作频率综合校核，不能只依据外形尺寸替换。

　　板级安装时，应在PCB上预留与四根引脚对应的金属化孔，孔周避免布置过高元件。器件下方可根据工艺需要保留丝印轮廓和极性标识，强电侧走线与弱电侧走线应保持足够爬电距离和电气间隙。由于本体为矩形块状结构，靠近变压器、继电器、功率电阻等发热元件时，需要评估热积累对绕组和封装材料的影响；靠近机箱内壁、线槽或灌封区域时，则要检查顶面引脚与外壳之间的最短距离。若设备存在振动，引脚焊接点附近可通过增加固定胶、合理布置支撑孔或降低悬臂高度来提高可靠性。

　　三维建模过程中，可将该元件拆分为塑封本体、内部凹腔外形、四根金属引脚和顶部轮廓特征几个部分。本体以长方体为基础，通过顶面边线、内凹台阶和侧壁厚度关系还原真实外观；引脚按独立圆柱体建立，并保证根部与壳体顶面接触，避免装配时出现悬空。用于PCB布局时，应同时建立简化占位体和详细外形：简化体用于整机堆叠和空间校核，详细模型用于渲染、装配检查和工程沟通。对引脚中心距、本体高度、引脚顶端高度等关键参数，应按规格书设置为可校核尺寸，而不是仅追求视觉相似。

　　从维护和装配角度看，直插引脚结构便于人工焊接和返修，但在板上占用垂直空间较大，设备外壳设计时必须给引脚顶端留出安全余量。若整机后续需要灌封或涂覆，应确认引脚外露区域、互感器外壳材料以及周边绝缘工艺相容。多块板卡叠装时，该元件的矩形本体和突出引脚都可能成为干涉点，尤其是在板卡间距较小、电源模块靠近控制板的设备中，提前在三维装配环境中核对安装边界，能够减少试装阶段的返工。

　　整体而言，该模型适合用于电力电子设备的板级元件库建设、仪表内部结构布置、电气隔离采样方案验证以及整机三维干涉检查。其结构重点不在复杂运动机构，而在精确的封装边界、引脚位置、安装高度和隔离空间表达。对结构工程师来说，准确还原这些特征，才能让PCB封装、机箱布局、安规距离和生产装配工艺在同一套三维数据中得到有效验证。
