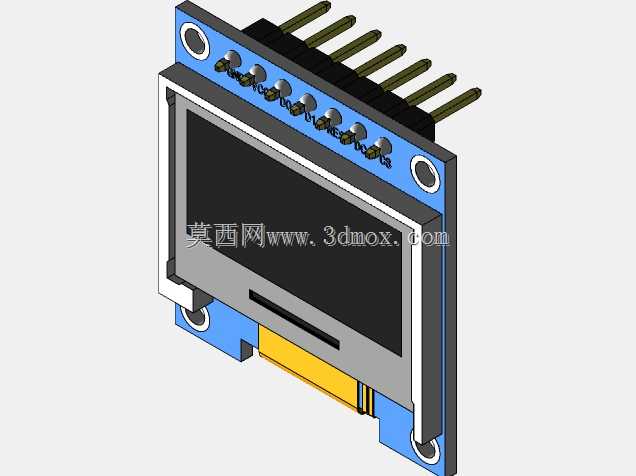

这套三维结构还原的是小尺寸彩色TFT显示模组与配套转接底板的装配关系,建模时把屏幕总成、FPC柔性排线、蓝色PCB基板、单排直插排针以及板载贴片元件全部按实物层级拆开呈现,方便结构工程师在整机布局阶段核对堆叠间隙。现场调试嵌入式设备时,这类0.96英寸彩屏常被用在手持检测仪、小型工控终端、桌面实验装置的人机交互面板上,用来输出传感器数值、设备运行状态、简易菜单界面,相比同尺寸单色OLED,它依靠ST7735驱动芯片可以输出彩色画面,在状态告警、多参数分色显示场景里辨识度更高。

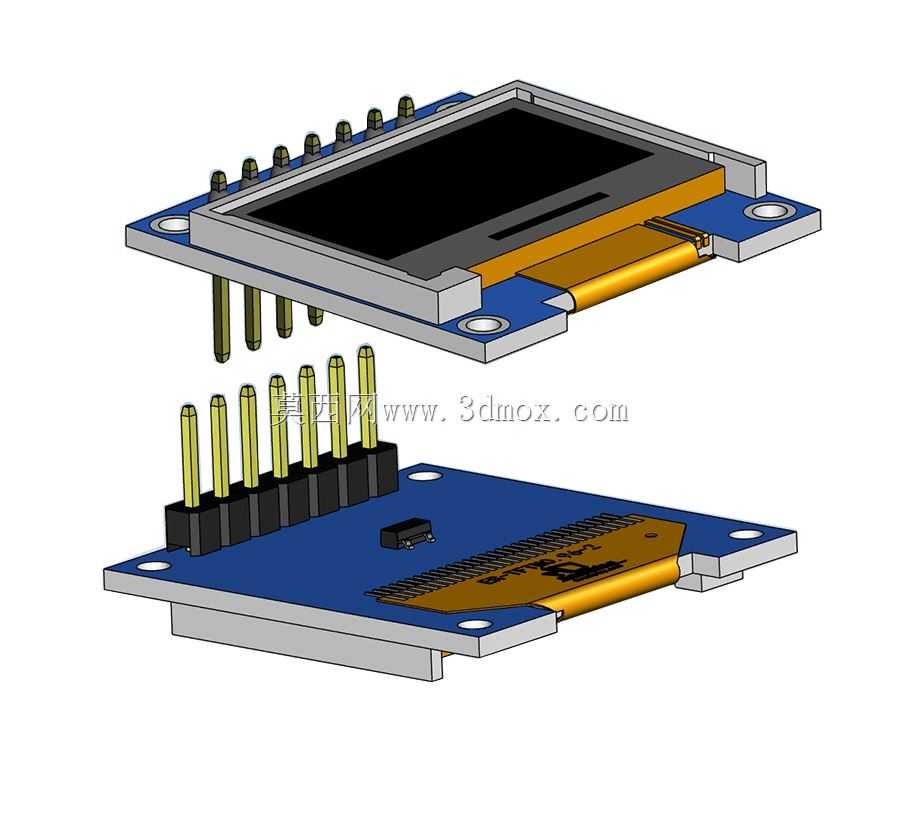

从装配逻辑来看,上方屏幕部分由金属屏蔽边框、黑色液晶视窗、蓝色补强PCB和金色FPC排线组成,FPC从屏幕尾部弯折引出,末端压接在下方转接板的对应焊盘区域,建模时特意保留了排线自然弯折的弧度,没有做成生硬的直角,这一点在做壳体内部走线避让时非常关键——柔性排线不能被壳体筋位过度挤压,否则长期使用后会出现线路断裂、显示花屏的问题。下方转接板为矩形蓝色印制板,四个角预留了圆形安装孔,孔位周边做了露铜焊盘处理,实际装机时既可以用铜柱配合螺丝把整个模块固定在设备内部支架上,也可以直接卡在面板预留的卡槽里,安装孔的中心距、板体长宽都按照通用迷你显示模块的通用边界设计,兼容多数开源硬件主控板的扩展位。

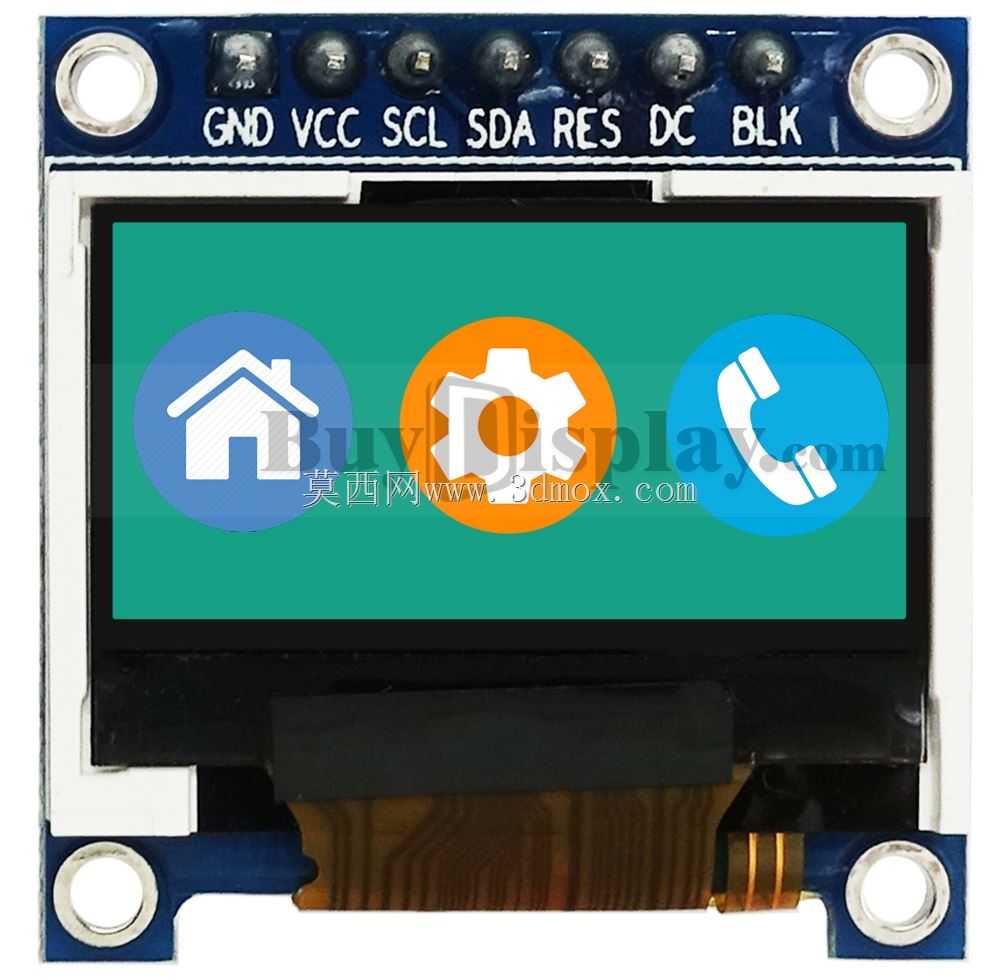

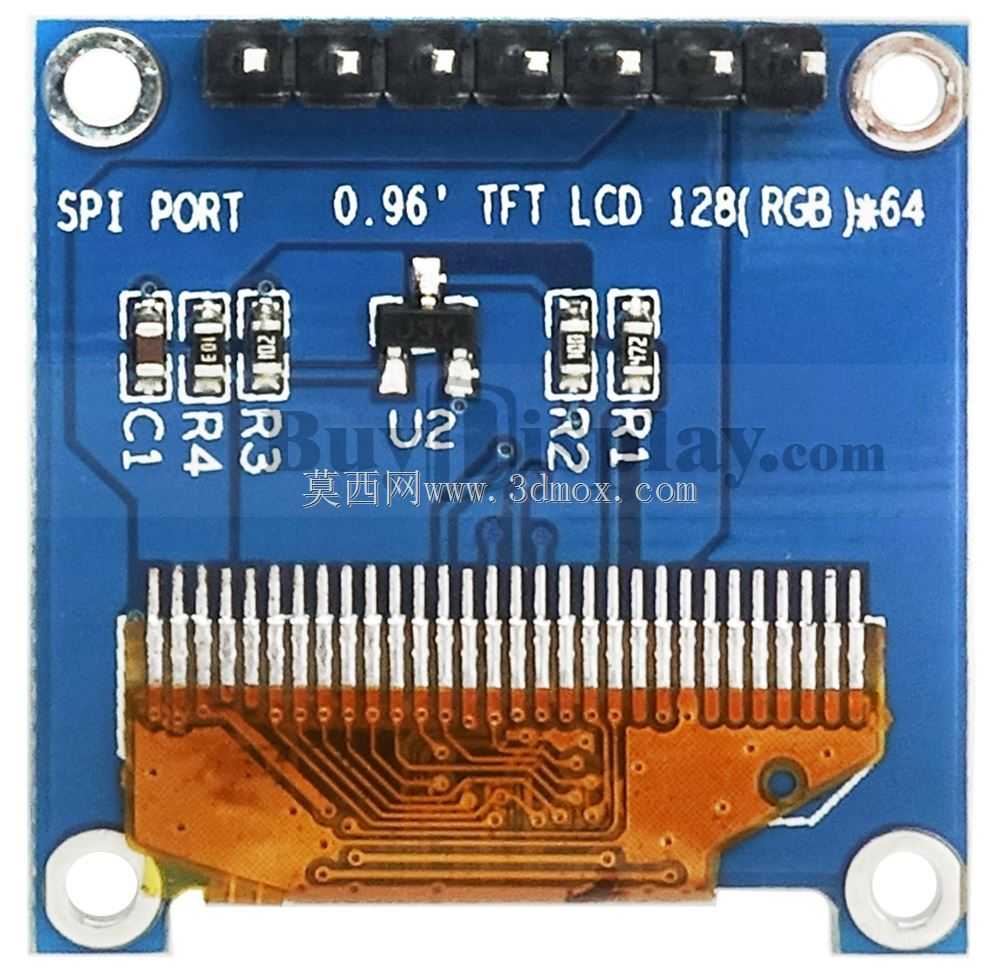

板载接口部分采用单排直插排针,引脚顺序按照4线串行SPI通讯定义排布,包含电源、地、复位、数据/命令选择、时钟、数据输入等信号脚,排针采用标准2.54mm间距,建模时把每一根插针的塑胶基座、金属针身都单独做了实体,工程师在设计外壳开孔时,可以直接参考排针突出板面的高度,预留出插接线束或者直接堆叠插接到主控板的空间,避免出现外壳顶到排针、无法合盖的干涉问题。转接板板面还布置了贴片驱动周边元件、小型按键式复位器件,所有元件的高度都控制在极低范围,整个模组叠装完成后,屏幕正面到转接板背面的总厚度很小,适合对内部空间要求严苛的便携设备。
做整机结构设计时,首先要确认屏幕视窗的开口尺寸:前面板开窗需要略小于液晶显示区域的外轮廓、大于有效显示黑边范围,同时在屏幕正面和面板内侧之间预留薄泡棉的压缩间隙,既可以阻挡环境灰尘从缝隙进入屏幕表面,也能缓冲外部按压对液晶玻璃的冲击。转接板四周要和周边的电池、主控板、结构筋位保留至少1mm的安全间隙,FPC弯折区域不能和尖锐的塑料边角接触,最好在排线下方预留平整的支撑面,让弯折曲率保持在厂商允许的半径以上。
这类模块的电气适配性很广,实际工程里可以对接多款常用微控制器,通讯线数量少,不需要占用过多主控引脚,硬件接线简单,软件侧只需要完成SPI时序和驱动芯片的初始化配置,就能点亮屏幕完成绘图、字符显示操作。在工业手持终端里,它可以安装在设备正面上方,操作人员不需要外接显示器就能直接读取设备采集的温度、压力、计数等数据;在教学实验装置里,整套模块可以直接插在开源硬件主控的扩展座上,快速搭建交互原型,不需要额外做复杂的显示驱动布线。建模过程中把所有配合面的定位特征都做了对齐:屏幕下方的排针孔位和转接板上的排针位置一一对应,FPC两端的连接位置完全匹配,装配时可以直观看到插针合入、排线对接的完整过程,结构工程师可以直接在三维环境里测量任意位置的尺寸,提前排查装机时可能出现的装配干涉,也可以基于这个模型快速绘制配套的固定支架、面板开窗图纸,大幅缩短小尺寸显示终端的开发验证周期,避免反复打样才发现尺寸不匹配的问题。
