PSQ2618贴片式扁线功率电感结构

　　这类扁线功率电感主要出现在开关电源输出滤波、DC-DC变换、伺服驱动母线储能以及工控板卡大电流回路中。与普通细漆包线绕制的小功率电感相比，扁铜线的有效导电截面积更大，在相同封装边界内能够通过更高的直流偏置电流，同时绕组直流电阻更低，铜损更可控，适合板内空间紧张、效率要求较高的电源模块。

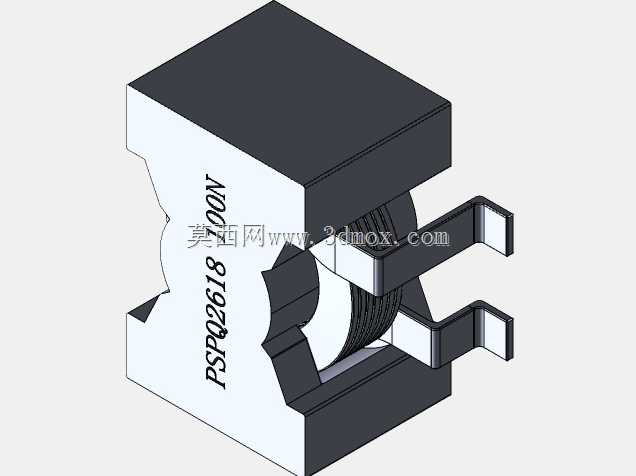

　　从结构上看，模型由磁芯骨架、绕组、端部电极和外部包封体几部分组成。磁体采用上下闭合的低高度块状结构，中间形成绕组容纳窗口，磁通主要在闭合磁路中循环，可减少对外界电路的漏磁干扰。绕组使用扁平铜材绕制，线体宽厚方向与磁芯窗口相配合，在有限高度内提高槽满率；线圈两端不是传统引线形式，而是弯折成扁平端子，直接延伸到器件底部或侧下方，用于表面贴装回流焊接。

　　端子形态是该类器件建模和选型时需要重点关注的部分。图中两个出线端经过多次折弯，形成与PCB焊盘接触的贴装面。折弯段既要保证焊接后有足够机械强度，又要在热胀冷缩和板级振动时释放部分应力，避免绕组端部与磁体刚性约束导致开裂。建模时不能只画外观方块，需要把端子的折弯高度、伸出长度、焊盘接触面以及与磁体之间的绝缘间隙表达清楚，否则在整机布局中容易出现焊盘干涉、器件距板高度错误或相邻元件安全间距不足的问题。

　　外形方面，该器件属于低高度贴片封装，主体轮廓近似矩形，顶部和侧面包封后形成规整的拾取面，适合自动贴片机吸嘴取料。磁体侧面印有型号标识方向，实际装配时可用于核对绕组极性和端子位置。虽然电感在多数Buck、Boost电路中不区分严格极性，但端子方向与丝印、焊盘一致性仍然影响首件检验和AOI识别。设计PCB封装时，应依据端子实际接触区确定焊盘长度，焊盘过宽可能造成焊点应力集中，过窄则会降低大电流载流能力和焊接可靠性。

　　安装边界上，需要同时考虑器件本体高度、端子成形公差、磁芯底部与板面间隙以及周围热空间。功率电感在 ripple current 较大时会产生铁损和铜损，器件表面温度上升明显，若紧贴电容、塑料连接器或热敏IC布置，可能把热量传导到邻近元件。布局时通常将其放在功率回路短而宽的区域，使输入电容、开关管、二极管或同步整流管与电感之间的高di/dt路径尽量紧凑；同时在器件上方保留适当通风空间，避免被结构件完全覆盖。

　　三维建模过程中，磁芯可按上下对称块体处理，窗口内侧圆角不能随意省略。圆角不仅是成型和喷涂工艺需要，也影响绕组与磁芯之间的绝缘距离。扁线绕组应按实际匝叠关系建立，端部从磁芯窗口引出后逐级折弯，末端形成水平焊接面。包封体与磁芯、绕组之间存在包覆和定位关系，外观上看似简单，但内部装配顺序决定了模型是否可用于结构检查：先完成磁芯与绕线组合，再形成外部防护体，最后露出端子焊接面。

　　在设备用途上，该电感承担储能、滤波和平滑电流的作用。开关管导通时，电感将电能转化为磁场能量；开关管关断时，磁场能量释放到负载，维持输出电流连续。扁线结构降低了高频大电流条件下的绕组损耗，闭合磁芯则提高电感量并抑制磁通外散。对于伺服驱动器、电源模块、通信设备和汽车电子控制板，工程师在选型时会同时核对饱和电流、温升电流、直流电阻、自谐振频率和封装尺寸，而三维模型的价值就在于提前确认贴装空间、端子位置、高度干涉及散热边界，减少样机阶段因元件轮廓与实际结构不一致带来的返工。
