PZCT120AA电流型电压互感器结构

　　该元件属于小型电流型电压互感器，在电气控制板、计量模块、电源采样回路和设备保护单元中承担信号变换与隔离作用。实际使用时，被测回路的电流穿过或接入初级侧，互感器通过磁耦合将一次侧信号按比例转换为次级可采集信号，供后级采样电阻、运算放大电路或主控芯片处理。它的价值不在于承担大功率能量传输，而在于在有限板卡空间内完成稳定、线性、隔离的电信号拾取，因此结构设计需要同时兼顾磁路闭合、绕组布置、引脚定位、绝缘距离和自动化焊接适应性。

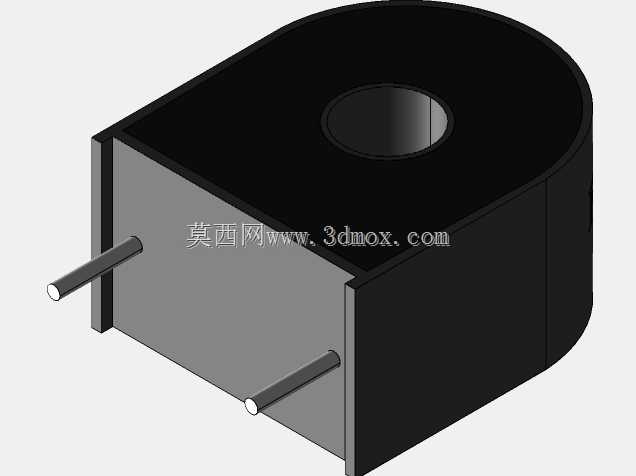

　　从外形上看，主体采用近似圆柱磁环与矩形封装结合的形式，上部为圆润的环形轮廓，中心保留贯通孔，下部和侧部形成较规整的安装面。这种形态来源于环形铁芯的自然边界：磁环具有磁路连续、漏磁小、结构紧凑的特点，外部封装后既可以保护绕组，也能在PCB装配时提供明确的朝向。中心孔不仅体现环形磁芯的结构特征，也为穿线式检测或初级导体布置预留了空间；在不同板卡方案中，工程人员可根据电流等级选择直接穿芯、初级绕制或引脚接入等方式。

　　模型两侧伸出的金属引脚是装配边界中最需要关注的部分。引脚沿封装侧面斜向引出，末端为圆柱状焊接端，插入印制板后可通过波峰焊或回流焊固定。引脚的伸出长度、直径、间距和折弯角度直接决定PCB开孔位置、焊盘尺寸以及元件离板高度。布局时不能只按本体投影摆放，还要将引脚末端占用区域、焊接热影响区、检修插拔空间和周边高大元件的干涉关系一并校核。若引脚附近布置电容、电阻或连接器，应保留足够的绝缘间隙，避免焊锡桥连，也避免后期三防漆涂覆或清洗过程中产生积液。

　　封装侧面的平直区域适合作为贴装和视觉识别的参考面，圆弧顶部则不宜作为受力支撑面。元件在板卡上通常依靠引脚承重，若设备存在振动、冲击或长期温循，应在本体底部点胶或增加固定胶位，而不能让引脚单独承受反复弯折载荷。对于电源模块、充电桩控制板、智能电表、电机驱动板等场景，互感器往往靠近功率走线安装，此时还要考虑外部强电流导体对采样精度的影响。布线时应让被测初级导体尽量按规定方向穿过或靠近磁环，次级信号线远离功率开关节点，必要时在底层设置完整参考地，以降低耦合噪声。

　　设计思路上，该类互感器把磁芯、绕组、绝缘层和外封体整合为一个可直接插装的器件。环形磁芯位于封装内部，绕组围绕磁环均匀分布，外部壳体承担绝缘、防尘和定型作用。外露引脚与内部绕组端点可靠连接，引脚表面应适合焊接，并在根部保留过渡区域，减少装配应力传入绕组。模型表现出的黑白分色区域可用于区分封装面、金属引脚和中心孔结构，在三维布局审查时能够清楚识别本体高度、引脚方向和孔位关系。

　　尺寸边界方面，本体高度决定了板卡上方的最小净空，环形外径决定横向占位，中心孔直径影响穿线能力，下部矩形面影响与PCB的贴合范围。进行机柜或电气盒堆叠设计时，不能仅核对二维封装库，还应在三维环境中检查上盖、线束、线槽、散热片和相邻插件是否与圆弧顶部冲突。若该器件靠近变压器、继电器或大电流铜排，应保持合理距离，防止外磁场叠加造成采样偏移；若设备需要满足安规绝缘，则初级回路、次级回路、外壳和接地铜皮之间的爬电距离与电气间隙应按整机标准复核，不能依赖器件本体外形代替绝缘设计。

　　在建模与选型协同中，该结构适合用于PCB装配预览、干涉检查、工艺指导和电气空间评估。工程人员可依据引脚位置建立板卡孔位，依据本体轮廓建立禁布区，依据中心孔判断穿线路径，并在样机阶段验证采样方向、固定方式和焊接可靠性。整体结构紧凑、特征明确，能够反映小型测量用互感器在电子设备中的典型安装形态。
