贴片共模扼流圈电感器结构

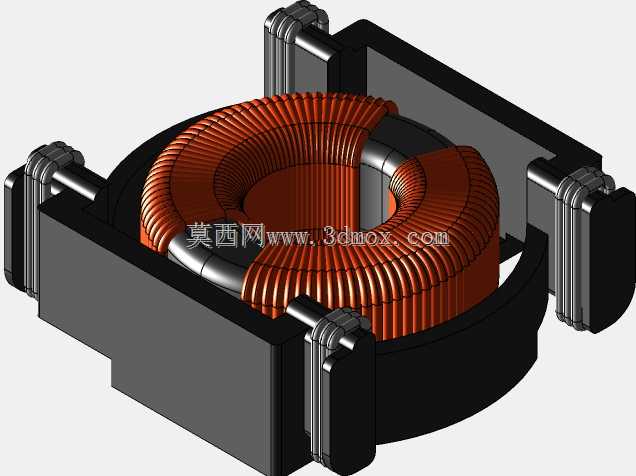

　　该结构呈现的是一款表面贴装型共模扼流圈，主体由环形磁芯、双线并绕绕组、塑封底座及两侧端电极构成，主要用于电源输入端口、通信接口、驱动板卡等存在传导干扰的回路中。绕组采用铜漆包线在环形磁芯上连续绕制，两股线对称排布，使差模信号在磁芯中产生的磁通相互抵消，而共模噪声经过时磁通叠加，从而在不明显衰减正常工作电流的前提下，对共模干扰呈现较高阻抗。

　　从板级布局角度看，这类器件通常布置在DC/DC电源入口、USB/CAN/RS485等接口附近，靠近连接器或滤波电容，以缩短高频噪声回流路径。底座两侧预留贴片焊端，适配回流焊工艺；焊端外伸并带有台阶面，焊接时可与PCB焊盘形成稳定焊点，同时在器件底部形成一定离板间隙，便于清洗与检查。建模时需要重点还原磁环圆弧、绕组逐圈排列关系、塑封外壳挡墙以及端电极折弯形态，绕组虽可按连续螺旋特征表达，但应保持匝间间距均匀、左右对称，避免视觉上出现疏密突变。

　　外形边界以低矮扁平为主，磁环位于底座中央，外围塑封挡墙用于约束线圈、防止绕线松散并增强拾取稳定性；两侧电极沿长度方向展开，决定PCB占用宽度。安装时需在封装库中核对焊盘间距、电极宽度及器件高度，周围保留丝印与禁布区，避免与邻近电容、连接器发生干涉。对于自动化贴装，器件顶面应保持平整，供吸嘴可靠取放；底座轮廓则需与编带腔体匹配，保证高速贴装时姿态稳定。

　　结构设计上，磁芯材料、绕组匝数和线径依据工作电流、阻抗频率及直流电阻要求确定，三维结构虽不直接体现电磁参数，但绕组占空比、磁环窗口利用率和出线走向会影响后续工艺可行性。线圈引出线与端电极连接区域应过渡自然，避免锐角弯折造成应力集中；塑封体不宜过度包裹焊端，以防焊接时焊膏爬升受阻。整体模型适合用于电子整机结构干涉检查、PCB封装校核、电源模块装配演示以及贴片元器件教学展示，能够帮助工程师在布局阶段直观确认器件高度、焊端位置和周边安全距离。
