贴片式共模扼流圈电感结构设计

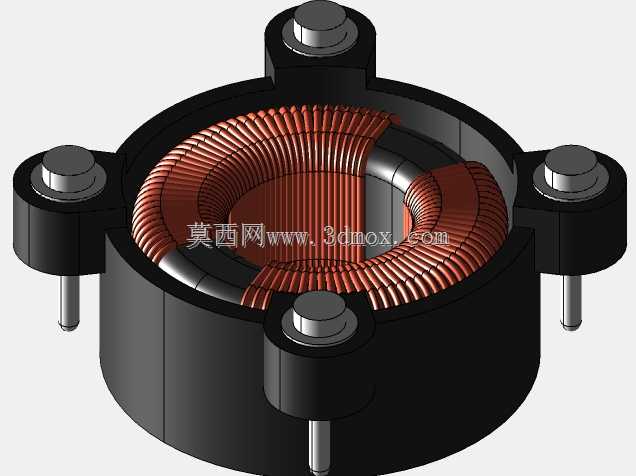

　　这款贴片式共模扼流圈主要面向高密度PCB板载电磁兼容设计场景，在开关电源输入端口、高速信号传输链路、车载电子控制单元、工业通讯模块中承担共模噪声抑制作用，可在不衰减差模有效信号的前提下，滤除线路上耦合产生的共模电磁干扰，避免设备自身辐射超标，同时阻挡外部传导干扰侵入核心电路。从结构设计来看，产品采用环形磁芯作为导磁基体，磁芯材质选用高初始磁导率的软磁铁氧体，保证低频段共模阻抗足够高，绕线采用双线并绕工艺，两组绕组匝数完全一致、绕向对称，确保差模电流产生的磁通在磁环内相互抵消，避免磁芯饱和，同时将绕组的寄生差模电感控制在极低水平，不会对正常传输的差模信号造成额外损耗。外围采用耐高温工程塑料包覆骨架，

　　四个角位延伸出带安装定位柱的固定凸台，凸台内嵌入金属接线引脚，引脚采用直插式焊针设计，既可以适配波峰焊工艺完成板端焊接，定位柱也能在焊接前插入PCB对应定位孔，避免回流焊接过程中元件出现偏移、浮高问题。安装边界方面，元件整体为圆柱式外形，四个固定凸台沿圆周90度均匀分布，安装时需在PCB上预留对应四个焊盘孔与定位孔，引脚伸出骨架底部的长度符合常规板厚焊接要求，元件总高度控制在低剖面范围内，可适配多数紧凑型电子设备的内部安装空间，不会与上方结构件产生干涉。绕组部分采用多层密绕排布，漆包线线径根据额定通流能力匹配，绕组外层做绝缘浸漆处理，避免匝间短路，同时提升绕组整体结构强度，耐受常规振动工况下的应力冲击。

　　骨架与磁芯之间采用卡扣式固定结构，无需额外粘接剂，既提升装配效率，也避免粘接剂长期使用后老化脱落导致磁芯松动，四个凸台顶部设置的紧固压块可在生产装配时通过工装压合，将磁芯与骨架牢牢锁固，保证产品在高低温循环工况下结构不会出现松脱。在实际选型应用中，该结构的扼流圈可根据不同的干扰频段调整磁芯材质与绕线匝数，对应不同的共模阻抗曲线，本次呈现的结构覆盖常规小功率电源与信号端口的滤波需求，安装孔位与引脚间距符合行业通用贴片封装尺寸，可直接替代同规格进口元件，降低电子设备的电磁兼容整改成本。
