CFA-75卧式壳管式蒸发冷凝器结构设计

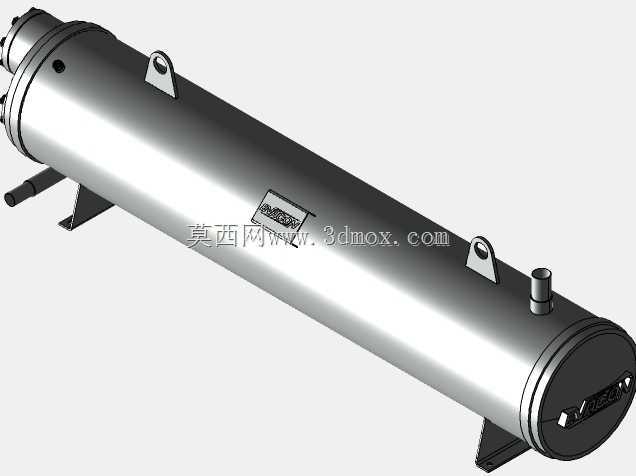

　　这款卧式壳管结构的蒸发式冷凝设备，主要面向中小型制冷系统、工业冷却循环回路的换热场景，在食品冷冻冷藏机组、小型化工工艺冷却、中央空调水冷模块中都有广泛适配空间，可作为压缩式制冷循环里高压气态制冷剂的冷凝换热载体，通过壳程与管程的介质逆向流动完成热量传递，将过热制冷剂蒸气冷却为饱和液体，同时带走冷凝过程释放的相变潜热。从结构设计逻辑来看，整体采用卧式圆柱壳体布局，筒体选用等径直筒段搭配两端椭圆形封头的承压结构，这种结构形式能最大化利用筒体内部容积布置换热管束，同时承压状态下筒壁应力分布均匀，可适配常规制冷工况下的壳程工作压力，无需额外做加强筋结构就能满足强度要求。筒体上对称布置的两个吊耳结构，是专门针对设备吊装转运设计的，

　　吊耳的焊接位置经过重心核算，吊装时筒体可保持水平状态，避免单侧受力导致的焊缝拉扯变形，吊耳本身采用带圆角的板式吊耳，开孔尺寸适配常规吊装卸扣规格，现场安装时无需额外制作吊具。底部的两个鞍式支座是卧式容器的标准支撑结构，支座的弧面与筒体外径完全贴合，接触位置做了满焊处理，支座底板预留了地脚螺栓安装孔，安装时可直接通过膨胀螺栓或预埋螺栓固定在混凝土基础或钢架平台上，两个支座的间距经过挠度核算，可避免筒体充液后出现中部下挠变形，同时其中一个支座设计为滑动支座结构，可补偿设备运行时因温度变化产生的热胀冷缩位移，避免焊缝处产生热应力。筒体端部的管箱结构采用法兰连接形式，法兰密封面选用突面结构，搭配耐制冷剂腐蚀的密封垫片，

　　检修时可直接拆卸端盖清理管程内壁的水垢或杂质，无需切割筒体焊缝，后期维护成本更低。管程接口与壳程接口的位置做了差异化布置，冷却水进出口设置在端盖的上下位置，采用下进上出的流向设计，可保证管程内充满冷却水，避免出现气阻影响换热效率；制冷剂的进气口设置在筒体上部靠近端盖的位置，出液口设置在筒体下部另一端，这种对角布置的接口形式可让制冷剂蒸气在壳程内充分流动，与换热管束充分接触，避免出现流动死区。筒体侧面设置的小口径接口是安全阀与压力表的安装接口，位置选在筒体气相空间区域，可准确监测壳程内部压力，超压时可通过安全阀自动泄压，保障设备运行安全。筒体上的铭牌座采用焊接式平板结构，可直接铆接设备参数铭牌，位置选在筒体中部视线平齐高度，

　　方便现场巡检时查看设备参数。从安装边界来看，设备整体为长条形卧式布局，安装时需要预留端部的检修空间，端盖拆卸方向至少要留出与筒体长度相当的操作空间，方便后期抽出换热管束做清洗维护；筒体上方的吊耳位置需要预留吊装作业空间，避免与上方管线、桥架产生干涉；底部支座的安装基础需要保证水平度误差在允许范围内，避免设备安装后出现倾斜导致壳程积液。换热管束采用光滑换热管与管板胀接加焊接的连接形式，这种连接方式的密封可靠性更高，可避免管程与壳程介质串漏，换热管的排布采用正三角形排列，相同壳径下可布置更多换热面积，提升单位体积的换热效率，管板与筒体的连接采用全焊透结构，可承受壳程与管程的压差带来的轴向力。设备运行时，冷却水走管程，制冷剂走壳程，制冷剂蒸气在换热管外表面冷凝为液体后，顺着管壁流到筒体底部，从出液口流出进入储液器或节流装置，整个冷凝过程的液位控制在筒体下部1/5位置，避免液位过高淹没换热管，减少有效换热面积。在实际选型适配时，这款结构的冷凝设备可适配不同的换热管材质，比如普通制冷工况可选用紫铜换热管提升换热系数，有腐蚀介质的工况可更换为不锈钢换热管或碳钢镀锌换热管，筒体外部可根据安装环境做保温层敷设，避免冷量损耗或表面结露，保温层厚度可根据介质温度与环境温湿度计算确定，通常采用橡塑保温材料或岩棉保温材料，外覆铝皮或彩钢板做防护。
