CFA-75型双联双抽真空冷凝器结构设计

　　在工业制冷、真空蒸馏、化工溶剂回收这类需要持续移除相变潜热的工况场景中，冷凝环节的换热效率、运行稳定性直接决定整套系统的能耗水平与产出连续性，CFA-75型双联双抽真空冷凝器正是针对这类中高负荷、需连续运行的真空工况开发的换热设备。从结构设计逻辑来看，该设备采用卧式双腔串联的筒体布局，相比单筒同规格冷凝器，双联结构可以实现冷凝流程的分段梯级利用，高温气态介质先进入第一腔完成初步降温与大比例相变冷凝，剩余带不凝性气体的低温介质再进入第二腔完成深度冷凝，配合双抽真空接口的布局，可分别在两个冷凝腔的尾端设置抽气点位，避免单抽结构下不凝性气体在筒体内局部聚集、覆盖换热面形成热阻的常见问题，这一设计在真空度要求高于-0.08MPa的工况下，

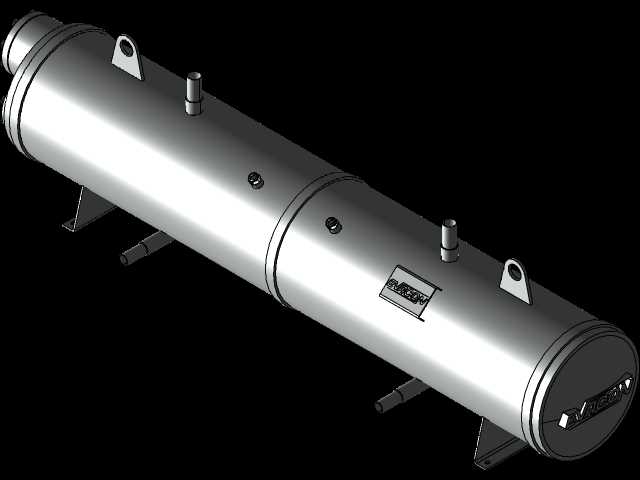

　　能有效降低12%左右的换热端差，减少真空泵的持续负载。设备主体采用圆柱形承压筒体结构，筒体两端采用标准椭圆封头焊接成型，所有焊缝位置均预留了探伤检测的工艺余量，建模过程中对筒体壁厚、封头曲率的参数完全按照承压设备的刚度要求设置，可适配最高1.6MPa的壳程工作压力，满足常规制冷、化工冷凝场景的承压需求。筒体外部设置的鞍式支座是安装定位的核心结构，建模时严格按照卧式容器的支座设计规范确定支座间距，避开筒体的环向焊缝位置，支座上的地脚螺栓孔预留了足够的安装调整间隙，可适配混凝土基础或钢架平台的安装公差，避免安装过程中强行组对给筒体带来附加应力。筒体上方布置的两个吊耳结构，位置经过重心校核，单台设备吊装时可直接通过这两个吊耳完成水平起吊，

　　无需额外调整吊点位置，吊耳的焊缝长度、板厚参数均按照设备满水重量的1.5倍安全系数设计，满足现场安装、后期检修的吊装需求。筒体表面分布的多个管嘴接口，分别对应冷媒进出口、气态介质入口、冷凝液出口、真空抽气口、温度压力检测口，建模时对每个接口的法兰规格、密封面形式都做了还原，不同功能的接口采用差异化的伸出长度，避免现场配管时出现管线干涉，其中真空抽气口设置在每个筒体封头的最低气相区位置，可及时抽除系统内渗入的不凝性气体，避免不凝气在换热面附近滞留影响换热效率。从实际使用的角度看，该冷凝器的双腔结构还具备单侧备用的功能，当其中一腔需要清洗换热管、更换密封垫片时，可通过阀门切换实现单腔临时运行，不需要整套系统完全停机，

　　这对于连续生产的化工、制冷生产线来说，能大幅降低停机维护带来的产能损失。建模过程中对换热管的排布采用正三角形布管方式，在相同筒径下最大化换热面积，管板与换热管的连接结构采用强度胀加密封焊的形式，避免真空工况下出现渗漏问题，折流板的间距按照壳程冷媒的流速要求设置，既保证冷媒的湍流程度提升换热效率，又避免流速过快造成换热管的冲蚀磨损。设备的外形尺寸充分考虑了运输与现场安装的边界限制，筒体长度、直径的参数适配常规货运车辆的运输尺寸要求，安装时不需要对设备进行现场拆分，整体吊装就位后即可完成配管连接，筒体外部预留的保温层安装间隙，可适配50-100mm厚度的橡塑或岩棉保温层，避免冷量损耗造成的外壳结露问题。在真空工况下运行时，双抽结构可以独立控制两个腔体的真空度，针对不同冷凝阶段的介质特性调整抽气速率，第一腔因为冷凝量大，不凝气占比低，可采用较小的抽气速率，第二腔冷凝量小，不凝气占比高，可适当提高抽气速率，在保证冷凝效果的同时降低真空泵的运行能耗。设备上设置的两个检测接口可分别安装温度传感器与压力传感器，实时监测两个腔体的运行参数，方便操作人员判断换热效果、及时发现换热管结垢、渗漏等故障。从建模细节来看，所有棱角位置均做了符合制造工艺的圆角处理，避免应力集中，支座与筒体连接位置设置了加强垫板，分散支座对筒体的局部压应力，所有外接法兰的螺栓孔位置均按照对应标准的跨中布置原则设置，方便现场配管时的法兰对中。
