PSM1050系列贴片成型功率电感结构

　　在高密度电源设计场景中，板载空间的利用率直接决定了终端设备的体积上限，PSM1050系列SMD成型电感正是为适配紧凑布局的电源回路开发的表面贴装磁性元件，这类电感广泛应用于消费类电子主板、工业控制板卡、车载辅助电源模块的DC-DC转换回路中，承担储能、滤波、抑制纹波电流的核心作用，相比传统绕线贴片电感，一体成型结构的磁屏蔽性能更优异，能有效降低开关电源工作时的漏磁干扰，避免对板载高频信号线路造成串扰。

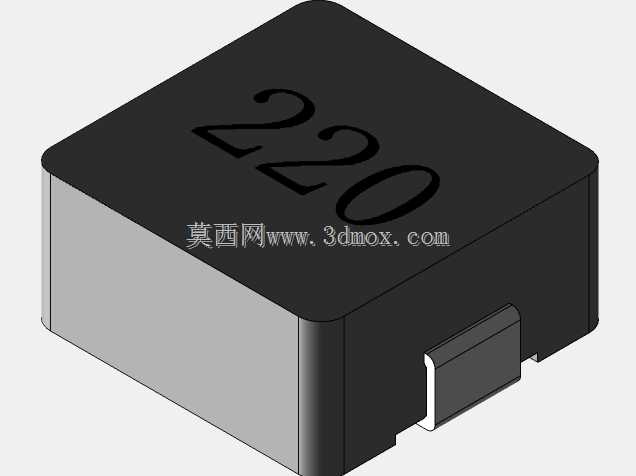

　　从结构设计逻辑来看，该款电感采用合金磁粉压铸一体成型工艺，将绕制完成的扁平线圈直接封装在磁粉基体内部，线圈端子直接折弯形成SMD焊接引脚，省去了传统电感的额外引脚焊接工序，既降低了引脚接触电阻，也提升了元件整体的结构强度，在回流焊过程中不会出现引脚开焊、磁芯松动的问题。电感顶面印刷的220标识对应22μH的标准电感量，这类标识遵循电子元件行业通用的数码标注规则，前两位为有效数值，第三位为10的幂次，生产及SMT贴片过程中可通过视觉识别快速完成元件分拣、对位，避免错料问题发生。

　　外形尺寸与安装边界是PCB布局阶段需要重点确认的参数，该系列电感采用1050标准封装规格，即元件本体长宽尺寸为10mm×10mm，本体总高度为5mm，两个焊接引脚分别位于本体对侧的下部位置，引脚宽度与本体侧边宽度匹配，焊接焊盘设计时需要预留0.2-0.3mm的外延余量，既保证回流焊时焊锡的润湿爬升空间，也避免相邻元件焊盘间距不足导致的连锡问题。需要注意的是，这类一体成型电感的磁体侧面存在轻微的压铸脱模斜度，布局时不能将元件侧壁与其他高元件紧密贴合，需要预留至少0.15mm的装配间隙，避免SMT贴装时出现元件卡滞、偏移的问题。

　　从实际应用的选型角度出发，该系列电感的饱和电流特性适配中小功率的Buck、Boost拓扑电源回路，在负载电流动态变化时，电感量下降幅度控制在合理区间内，能保证电源回路的稳定性，避免出现电感饱和导致的开关管过流损坏。一体成型的结构让元件的抗机械冲击能力优于传统的组合式贴片电感，在车载、工业类存在振动的应用场景中，不会出现磁芯碎裂、线圈移位的失效问题。建模过程中需要重点还原引脚的折弯弧度与焊接面的平面度，这两个特征直接影响PCB封装的匹配精度，如果引脚折弯高度建模偏差超过0.1mm，就可能导致SMT仿真时出现元件浮高的误判，磁体边角的圆角特征也需要准确还原，避免在做整机装配干涉检查时，因为边角直角建模导致的虚假干涉报错，影响结构评审效率。

　　在热设计层面，这类电感的线圈被磁粉完全包裹，热量主要通过两个焊接引脚传递到PCB铜皮上，因此建模时可以将引脚与PCB焊盘的接触区域设置为主要热传导路径，在做板级热仿真时能更准确模拟电感的实际工作温升。磁体表面的哑光质感是压铸磁粉的原生表面状态，不需要额外做喷涂处理，建模时的外观质感匹配需要注意这一点，不要错误添加亮面漆面的外观特征，避免和实际元件产生视觉偏差。对于电源设计工程师而言，准确的三维模型能在布局阶段提前确认元件与周边散热片、电容、结构件的间隙，省去后期打样整改的时间成本，尤其是在高密度板卡设计中，0.1mm的间隙偏差都可能导致整板无法装配，这类标准化电子元件的三维模型精度，会直接影响整个项目的开发进度。
