PSM1740系列贴片成型功率电感结构

　　在消费类电子、工业控制板卡、车载电子模块的电源回路设计中，贴片成型功率电感一直是DC-DC转换回路里的核心被动元件，PSM1740系列的结构设计，完全围绕大电流低损耗的板级供电需求展开，区别于传统绕线贴片电感的松散磁路结构，这款一体成型电感采用合金磁粉压铸包裹内部线圈的结构，从根源上降低了磁漏带来的周边元件干扰问题，也提升了元件本身的抗机械冲击能力，适配SMT高速贴装的全流程工艺要求。从实际应用场景来看，这类电感常出现在主板CPU供电回路、伺服驱动板的储能回路、车载影音系统的电源滤波段，工作时承担着储能、滤波、抑制电流尖峰的作用，相比普通铁氧体电感，它的饱和电流阈值更高，在板卡负载动态跳变时不会因为磁饱和出现电感量骤降，

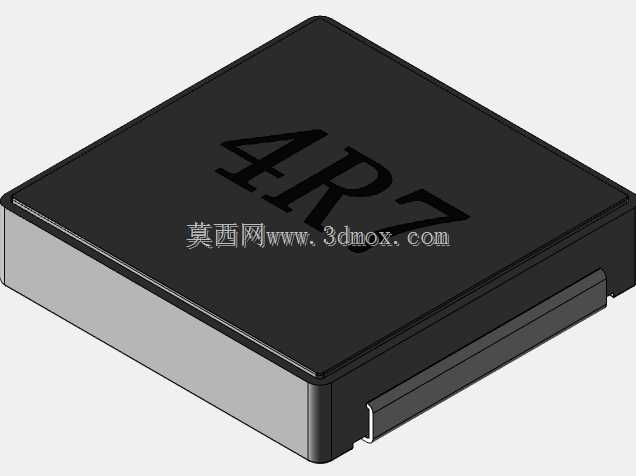

　　能有效避免供电回路的振荡问题，保障后端芯片的供电稳定性。设计这款电感的三维结构时，首先要明确SMD贴装的工艺边界：元件本体为方正的扁平立方体结构，顶面丝印4R7标识对应4.7μH的标称电感量，丝印位置严格对齐元件的极性标识方向，避免SMT贴装时出现反向错件的问题；底部的端电极采用内凹式焊端设计，焊端的伸出长度、厚度都严格匹配回流焊的焊膏印刷钢网尺寸，既保证焊接后的机械结合强度，也避免焊端过高导致元件贴装时出现偏移、立碑的工艺缺陷。外形尺寸上，1740的命名对应本体长宽17mm级、厚度4.0mm的规格，设计时要严格控制本体的形位公差，四个边角做微小的倒角处理，避免吸嘴取料时出现漏气偏移，同时本体的平面度控制在0.05mm以内，

　　保障贴装时元件能平稳贴合PCB焊盘，不会出现虚焊问题。磁体部分采用合金磁粉高压压铸成型，内部线圈采用扁平铜线绕制，相比圆铜线绕制的同规格电感，扁平线的槽满率更高，直流电阻更低，大电流工作时的铜损更小，发热控制更优；磁粉的配比经过调校，在保证磁导率满足电感量要求的前提下，兼顾了抗饱和能力与损耗特性，在1MHz以内的开关电源工作频率下都能保持稳定的性能表现。安装边界方面，设计PCB封装时要预留足够的焊盘尺寸，焊盘之间的阻焊层要严格对齐，避免焊锡溢流导致元件两端短路；元件周边的布局要注意，电感正上方避免布置敏感的信号走线，因为即便一体成型电感的磁漏很低，大电流工作时还是会有微弱的杂散磁场，可能对周边的高精度模拟信号造成干扰；

　　元件的高度方向要预留至少0.5mm的安全间隙，避免和结构件、散热片发生干涉，同时也保障回流焊时的热风循环通畅，让焊端充分受热形成可靠的焊点。从结构可靠性角度看，一体成型的结构让电感的抗震能力远优于传统组装式贴片电感，在车载、工业设备这类存在持续振动的应用场景中，不会出现线圈松动、磁芯开裂的问题，工作温度范围覆盖-40℃到125℃，能适应严苛的工业级工作环境。建模过程中要重点还原几个关键结构细节：一是顶面的丝印标识深度和字体比例，要和实际元件的丝印位置完全对应，方便做PCB装配仿真时识别元件参数；二是底部焊端的台阶结构，这个结构是保证焊接时焊锡能形成良好弯月面的关键，不能简化成平面结构；三是本体的分模线位置，实际量产的元件在磁体压铸时会有极细微的分模线痕迹，建模时保留这个细节能让模型的写实度更高，用于产品装配演示时更贴近真实物料的状态。另外要注意，这类电感的端电极表面是镀锡处理，建模时的材质表现要区分磁体的哑光黑色和焊端的金属光泽，顶面的丝印是哑光黑色字体，和磁体的半哑光质感有细微差别，这些细节的还原能让三维模型在做产品渲染、装配动画时更具真实感，方便结构工程师在做板卡布局评审时，直观判断元件和周边结构的匹配度，提前规避干涉、工艺性差的设计问题。
