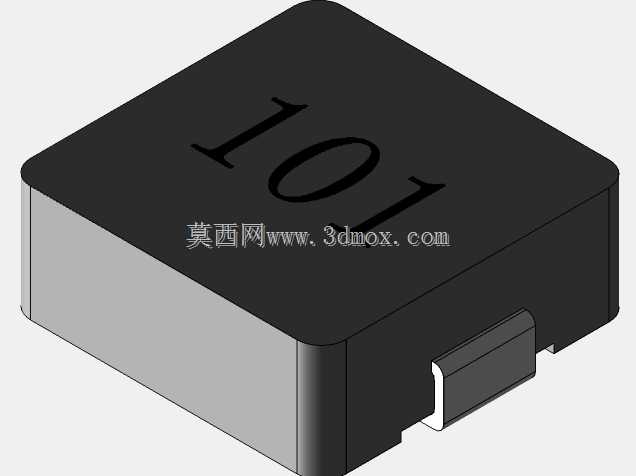

PSM1040系列贴片成型功率电感三维结构

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计中，表面贴装型功率电感是DC-DC回路、电源滤波链路里不可替代的被动元件，PSM1040系列成型电感的结构设计，完全围绕SMT回流焊工艺的量产要求、板级空间的紧凑利用需求、大电流工况下的磁饱和特性展开。从实际选型应用的角度看，这类电感的核心应用场景覆盖了便携设备的电源管理单元、工控主板的本地供电回路、车载娱乐系统的滤波模块，区别于传统绕线插件电感，其全封闭的磁体成型结构能有效降低漏磁，避免对板上相邻的高精度信号走线产生电磁干扰，这也是高密度PCB设计中优先选用该类元件的核心原因。

　　从结构设计逻辑来看，该系列电感采用一体压制成型的磁合金外壳，将内部绕制的扁平漆包线圈完全包裹在磁体内部，线圈两端的引出端直接延伸至元件本体两侧形成焊接端子，没有额外的引脚转接结构，一方面降低了元件自身的直流电阻，减少大电流工况下的导通损耗，另一方面端子与磁体本体的结合强度更高，能够承受SMT产线中吸嘴取放、回流焊高温冲击、板级振动测试等环节的外力作用，不会出现传统组装式电感端子脱落、磁芯开裂的问题。本体顶面的丝印标识直接模压在磁体表面，不会因为长期使用、高温环境出现标识磨损脱落的问题，方便生产环节的物料核对、售后维修环节的元件识别。

　　从安装边界与尺寸适配的角度看，该系列电感的本体外形为规整的方形结构，两侧焊接端子的平面度控制在SMT工艺要求的公差范围内，焊盘设计完全匹配行业通用的1040封装尺寸，即本体长宽基准为10mm×10mm量级，高度控制在4mm区间，设计PCB封装时不需要额外预留过大的避让空间，元件本体与周边走线、相邻元件的安全间距只需要满足常规板级绝缘要求即可。端子的焊接面采用镀锡处理，与焊锡的浸润性符合无铅回流焊的工艺要求，焊接后的焊点强度能够满足车载级产品的振动测试标准。在进行三维建模时，特意还原了磁体本体的哑光质感、端子的金属折弯结构、顶面标识的凹凸细节，模型的装配基准完全对齐元件的 datasheet 安装尺寸，能够直接导入PCB结构设计软件进行板级布局干涉检查，也可以用于产品展示动画中的板卡元件装配演示。

　　在实际电路功能层面，该系列成型电感的闭磁路结构设计，能够在相同的封装尺寸下实现更高的饱和电流参数，相比同尺寸的开放式绕线电感，其磁屏蔽效果提升明显，在开关电源回路中工作时，不会因为漏磁在周边金属壳体、相邻元件上产生涡流损耗，也不会干扰板上的射频信号、高精度模拟采样信号。建模过程中对线圈内部的结构做了合理的工程化简化，保留了端子的安装定位特征、本体的外形公差基准，既保证模型用于结构装配时的尺寸准确性，也避免了过度还原内部线圈细节导致的模型文件冗余，影响大装配体的加载效率。对于结构工程师而言，在进行整机布局时，只需要按照模型给出的本体最大轮廓、端子焊接位置预留安装空间，不需要额外考虑元件的安装方向容错，因为该元件为对称式封装设计，两个焊接端子的位置沿中心轴对称，即使贴装时出现180度旋转也不会影响焊接与电路功能，这一设计细节也降低了SMT产线的物料抛料率，提升量产装配的效率。
