PSM1070系列SMD贴片成型电感结构设计

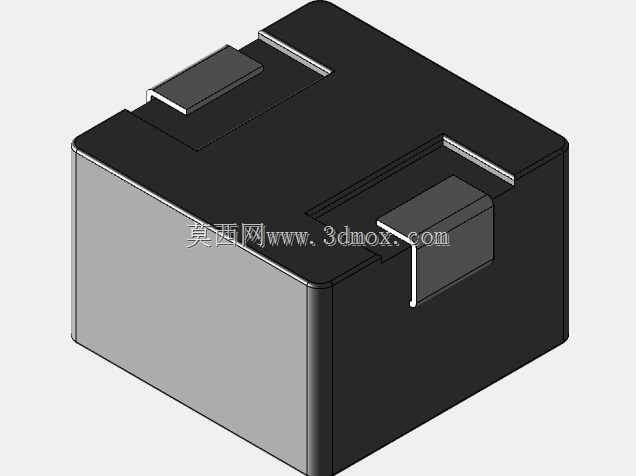

　　在消费电子、工业控制板卡、车载电子模块的表面贴装生产环节，SMD成型电感是板级电源回路里的核心被动元件，承担着功率滤波、储能续流、EMI抑制的关键作用，PSM1070系列的结构设计完全围绕SMT回流焊工艺的适配性展开，从本体结构到引脚布局都充分考虑了量产贴装的良率控制要求。从外形结构来看，该系列电感采用一体化模压成型的方体结构，本体棱角做了微小的圆角过渡，避免模压生产过程中磁粉填料出现应力集中导致的本体开裂问题，同时也能减少贴装吸嘴取料时的吸附漏气风险。两个贴片引脚从本体两侧的对应位置延伸而出，引脚端面与电感底面保持共面设计，共面度公差控制在0.1mm以内，能够适配常规厚度的锡膏印刷钢网要求，

　　过回流焊时可以保证引脚与PCB焊盘充分浸润，减少虚焊、立碑等SMT常见不良。设计过程中首先要平衡的是磁屏蔽性能与本体尺寸的矛盾，该系列采用闭合磁路的结构设计，磁粉将内部绕组完全包裹，相比开磁路的绕线贴片电感，能够大幅降低漏磁，避免对板上相邻的高精度信号线路、霍尔传感器等敏感器件造成磁干扰，尤其适合高密度布板的DC-DC电源回路使用，在板卡布局时不需要在电感周边预留过大的净空距离，能够有效提升PCB的面积利用率。从安装边界来看，该系列电感的本体长宽尺寸适配1070封装规格，设计PCB封装时需要注意，焊盘的外延尺寸要比引脚端面多出0.3-0.5mm，既能够保证锡膏熔融时形成可靠的浸润弯月面，也能避免锡量过多导致的引脚连锡问题；

　　本体高度方向的公差需要在结构堆叠时提前预留，在板卡上方有结构件遮挡的场景下，要保证电感顶面与结构件之间留有至少0.2mm的安全间隙，避免组装过程中压伤电感本体，造成内部绕组形变、电感参数偏移。在实际应用场景中，该系列电感能够覆盖几安培到十几安培的持续载流需求，设计时通过调整内部绕组的线径与磁粉的配比，可以适配不同开关频率的电源芯片，在便携式消费电子的快充模块、工业PLC的IO板卡供电回路、车载影音系统的电源滤波支路中都能适用。不同于传统的组装式贴片电感，一体化成型的结构让该系列电感的机械强度更高，能够承受SMT生产过程中的机械冲击，以及后续整机组装、使用过程中的振动载荷，不会出现绕组松脱、引脚开焊的问题。

　　建模过程中需要重点关注引脚与本体的结合位置，这个位置是模压成型时的应力集中区，结构上做了微小的斜面过渡，既能够提升磁粉与引脚的结合力，也能避免生产过程中出现磁粉填充不满的缺料缺陷；同时引脚的表面镀层厚度与平整度也在结构设计中有明确要求，保证可焊性的同时，不会因为镀层过厚导致共面度超差。在进行板级结构仿真时，需要将该电感的模型重量、重心位置准确还原，在进行振动仿真、跌落仿真时能够得到更贴近实际的结果，避免因为模型简化导致仿真结果偏差，造成后续样机测试时出现焊点失效的问题。对于电源设计工程师来说，准确的三维模型能够帮助完成PCB的预布局，提前评估电感与周边电容、功率管、散热片的位置干涉问题，减少打样后的改板次数；对于结构工程师来说，准确的外形尺寸与安装边界数据，能够帮助完成整机内部的堆叠设计，合理分配各个元器件的空间，避免出现组装干涉。
