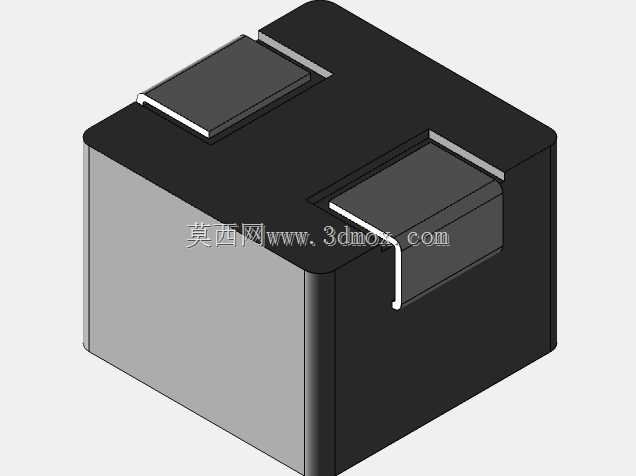

PSM8060系列贴片成型功率电感结构

　　做了十几年消费类电子和工业控制板卡的结构设计，对板载功率元件的选型和适配踩过不少坑，这款PSM8060系列的SMD成型电感，是目前大电流DC-DC回路里用得比较多的一类表贴功率器件，先从实际应用场景说开去。这类电感最常出现在什么地方？首先是服务器主板的多相供电回路，还有工业PLC的电源输入级、车载影音设备的稳压模块、快充电源的功率变换段，甚至是高功率显卡的核心供电部分，这些场景的共性是开关电源工作频率不低，持续通流能力要求高，同时板上空间紧张，没法用传统的绕线开放式电感，还要兼顾抗机械振动、抗电磁干扰的能力，成型电感刚好能补上这些短板。

　　再说到实际用途，它本质上是开关电源回路里的储能元件，在MOS管导通阶段把电能转化为磁能存储起来，关断阶段再把磁能释放给负载，配合输入输出电容完成稳压滤波，和传统绕线功率电感不一样的是，它的绕组是被合金磁粉完全压铸包裹的，不是那种磁芯加绕组加屏蔽罩的拼接结构，这一点从结构上就能看出来，整个本体是一体化的压铸成型块，没有拼接缝隙，磁屏蔽性能比半屏蔽或者开放式绕线电感好太多，能大幅降低漏磁，避免对板上相邻的敏感信号线路比如ADC采样线、高速差分线造成电磁干扰，之前做一款工业采集板的时候，一开始用了开放式绕线电感，旁边的4-20mA采样回路一直有固定频率的纹波干扰，换了同参数的成型电感之后，干扰直接降到了可接受范围，这就是结构带来的实际优势。

　　说到功能特性，这款8060规格的电感，首先是饱和电流特性更硬，因为用的是合金磁粉压铸的磁体，磁导率的温度稳定性比传统铁氧体磁芯好，不会因为温度升高或者直流偏置电流变大就快速掉电感量，在大电流工况下不容易出现饱和失效，这对大负载波动的供电场景特别重要，比如电机驱动的供电回路，启动瞬间电流可能是额定值的好几倍，如果电感饱和，就相当于直接短路，很容易烧坏前级的MOS管。另外一体化成型的结构，机械强度很高，表贴之后过回流焊的过程中不会出现绕组变形、磁芯开裂的问题，抗振动冲击的能力也比拼接结构的电感强，符合车载和工业设备的振动测试要求，之前做车载前装的项目，器件要过随机振动5Grms的测试，普通屏蔽电感经常出现引脚脱焊或者磁芯松动的问题，换成这种一体成型的结构之后，不良率直接降到了零。

　　再讲设计思路，做这类电感的三维建模的时候，首先要把安装边界卡准，8060的命名本身就对应了本体的长宽尺寸基准，也就是8mm×6mm的占板面积，本体高度根据感量不同会有差异，但整体的焊盘位置是标准化的，两端的电极是直接从绕组引出端压铸在本体侧面和底部的，不是那种额外焊接的引脚，所以焊盘的宽度和长度要严格对应器件手册的推荐尺寸，不能随便画，不然过回流焊的时候容易出现立碑、偏移的问题。建模的时候要注意，本体的边角是做了小倒角处理的，不是尖锐的直角，这是压铸工艺的要求，同时也能避免 pick-and-place 贴装的时候吸嘴抓料出现打滑，顶部的两个平面区域是贴装吸嘴的接触位，建模的时候要保证这个区域的平面度，不能有凸起或者凹陷，不然会影响真空吸附的稳定性。绕组的内部结构不用完全还原实际的绕线匝数，但要把电极的位置、本体的安装避让尺寸做准确，因为结构设计的时候，我们最关心的是器件和周边元件的安全距离，比如和旁边的电解电容、MOS管的散热片之间要留够绝缘距离，和板卡外壳的内壁之间要留够高度余量，不能出现装配干涉。

　　最后说外形尺寸和安装边界的注意点，这类SMD成型电感的底部电极是和PCB焊盘完全贴合的，所以建模的时候要注意电极的厚度不能算错，不然器件贴装之后的实际高度会和模型有偏差，之前有个同事做结构的时候把电极厚度忽略了，导致器件实际贴装之后比模型高了0.2mm，刚好顶到了上面的屏蔽罩，最后不得不改屏蔽罩的冲压模，浪费了不少成本。另外，这类电感在工作的时候会有一定的温升，所以建模的时候要在器件周边预留一定的对流空间，不要把它完全封在密闭的空间里，尤其是大电流应用的场景，周边不要布置对温度敏感的元件比如晶振、精密采样电阻，避免电感的温升影响这些器件的精度。还有一点，虽然一体成型电感的漏磁很小，但建模布局的时候还是要尽量让它的磁场方向和板上的霍尔传感器、电流互感器这类磁敏感元件错开，不要正对着布置，哪怕漏磁再小，大电流工况下还是会有一定的杂散磁场，容易造成采样偏差。

　　从建模的角度来说，做这个模型的时候不用过度纠结内部的磁粉材质和绕组细节，重点是把外部的装配尺寸、电极位置、安装公差做准确，因为不管是做PCB布局的结构评审，还是做整机的装配干涉检查，用到的都是器件的外部轮廓，内部结构只要不影响外部尺寸的准确性，完全可以做简化处理，这也是工程建模和产品渲染建模的区别，工程模型优先保证装配尺寸的准确性，其次才是外观的还原度，毕竟我们做三维模型的最终目的是服务于实际的产品设计和生产，不是做效果图。
