PSM8050系列贴片成型电感结构设计

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局环节，表面贴装功率电感的选型与结构适配，直接决定了电源回路的纹波抑制效果、板卡空间利用率以及量产阶段的SMT贴装良率。PSM8050系列SMD成型电感的结构设计，完全围绕高密度板卡贴装场景的实际需求展开，从磁体成型到电极布局，每一处结构细节都对应着量产与应用端的实际痛点。

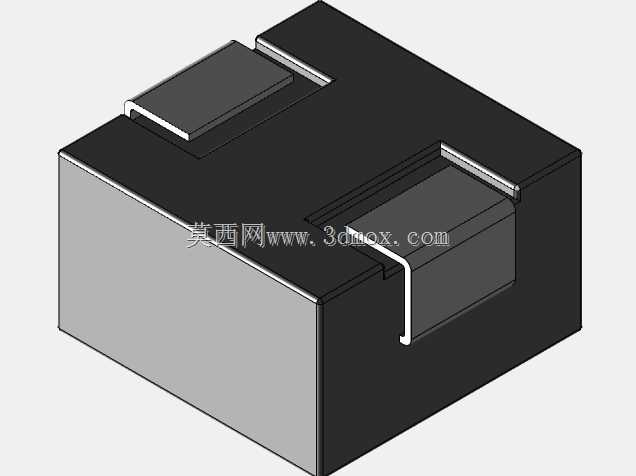

　　从实际应用场景来看，这类成型电感主要承担DC-DC回路的储能、差模滤波作用，常见于工控主板的电源转换模块、车载娱乐系统的供电回路、便携设备的电源管理单元中，区别于传统绕线贴片电感，一体成型的结构能够在相同电感量、额定电流参数下，实现更小的本体占位，同时规避绕线结构在高频振动环境下出现的线圈松脱、磁芯开裂风险。在板卡布局阶段，结构工程师需要精准匹配元件的安装边界，这款电感的本体采用方正的块状结构，底部电极采用对称式的L型弯折设计，电极端面完全贴合PCB焊盘的标准回流焊工艺要求，不存在突出本体的引脚结构，能够最大化压缩元件周边的安全间距，在高密度布板场景下，相邻元件的间距可以压缩到0.3mm以内，不会出现焊接连锡、元件干涉的问题。

　　在功能特性的设计上，这款电感采用合金磁粉一体压铸成型的结构，磁体将内部线圈完全包裹，一方面能够降低磁漏，减少电感工作时对周边敏感器件的电磁干扰，另一方面压铸成型的致密磁体结构，相比传统组装式磁芯电感，具备更高的结构强度，在SMT回流焊的高温环境下，不会出现磁芯移位、电感参数漂移的问题。电极部分采用弯折金属片直接与内部线圈端点连接，电极外露部分做了平整化处理，贴装时焊锡能够均匀铺展在电极与焊盘之间，焊接后的抗剪切强度能够满足车载级产品的振动测试要求，在10-2000Hz的扫频振动测试中，不会出现电极脱焊、本体脱落的问题。

　　从设计思路层面，这款电感的结构完全服务于自动化贴装的需求，本体顶部为平整的平面，没有凸起的标识或结构，方便贴片机吸嘴直接抓取，吸嘴接触面积足够大，贴装过程中不会出现吸偏、掉件的问题。本体的边角做了微小的倒角处理，既能够避免磁体压铸成型后的边角崩裂问题，也能够在贴装对位时，通过视觉识别系统快速捕捉元件轮廓，提升贴装的对位精度。两个电极的位置采用完全对称设计，不存在防呆结构的强制方向要求，贴装时不需要额外调整元件角度，能够有效提升SMT产线的贴装效率，减少因元件方向错误导致的抛料、返修问题。

　　在安装边界的尺寸控制上，这款电感的本体高度控制在适配常规板卡的空间要求范围内，不会超出常规消费类电子、工控板卡的元件高度限制，在板卡堆叠设计时，不需要为电感预留额外的顶部空间。电极的伸出长度严格控制在焊盘的可焊接范围内，不会出现电极超出焊盘导致的焊接短路问题，磁体本体与电极之间的绝缘距离满足安规要求，在额定工作电压下，不会出现极间击穿、本体漏电的问题。针对实际应用中可能出现的焊接应力问题，电极与磁体的结合部位做了缓冲结构设计，回流焊过程中PCB与电感本体的热膨胀系数差异产生的应力，能够通过电极的微小形变释放，避免长期使用后出现磁体开裂、电极接触不良的问题。

　　在高频工作场景下，一体成型的磁体结构能够有效降低线圈的交流损耗，相比传统绕线电感，在1MHz以上的开关频率下，电感的温升更低，能够在密闭的设备壳体内稳定工作，不需要额外预留散热空间。磁体表面的绝缘涂层均匀覆盖整个本体，除电极外露部分外，不存在绝缘薄弱点，即使在板卡积尘、凝露的严苛环境下，也不会出现本体与周边线路短路的问题，适配工业场景下的复杂工作环境。
