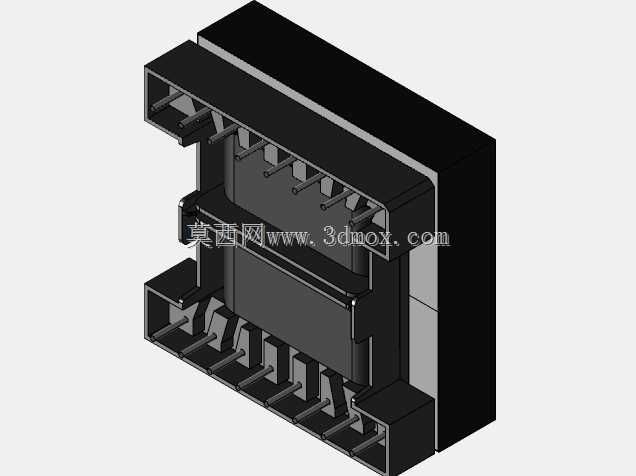

EFD50H2S卧式8+8引脚高频变压器结构

　　这款EFD50H2S规格的8+8引脚变压器，属于高频功率变换场景下的常用磁性器件，日常多应用在中小功率开关电源、工业控制板卡供电模块、通讯设备前端整流变换单元中，承担电压等级变换、电气隔离、能量耦合传递的核心作用，区别于传统工频硅钢片变压器，这类高频器件依托铁氧体磁芯的低高频损耗特性，可在几十kHz到上百kHz的开关频率下稳定工作，能大幅缩小供电模块的整体体积，提升功率密度。

　　从结构设计逻辑来看，这款产品采用卧式双排直插布局，两侧各排布8个引脚，引脚采用镀锡铜质插针设计，插针与骨架的嵌装位置做了防松卡位结构，避免波峰焊过程中插针出现偏移、浮高问题，引脚间距遵循常规PCB板载器件的安规间距要求，初次级引脚之间预留了足够的爬电距离，满足强电弱电隔离的安规设计标准。骨架采用耐高温阻燃工程塑料注塑成型，槽位设计上分为主绕组槽与隔离槽，绕组绕制完成后可在隔离槽位置加装绝缘挡片，进一步强化初次级之间的绝缘性能，避免高压击穿风险。磁芯部分采用EFD型扁平铁氧体磁芯配对装配，磁芯中柱预留有标准气隙，可避免大电流工况下出现磁饱和问题，磁芯与骨架的配合面做了公差适配，装配后磁芯对接面贴合紧密，能有效降低磁阻，减少空载损耗，磁芯外围可通过包胶或者加装钢夹的方式完成固定，保证在振动工况下磁芯不会出现移位、松脱。

　　从安装边界维度考量，这款卧式结构的变压器整体高度控制在较低水平，适合对安装空间竖向尺寸有严格限制的薄型电源设备内使用，引脚伸出长度适配常规1.6-2.0mm厚度的PCB板焊接要求，插装后器件底部与PCB板面预留有微小间隙，既可以避免焊接后助焊剂残留堆积在器件底部，也能预留一定的散热空间，帮助绕组工作过程中产生的热量通过空气对流散出。在实际选型应用中，这类8+8引脚的排布可以灵活分配初次级绕组的引脚位置，支持多组绕组输出的设计需求，比如可同时输出多路不同等级的直流电压，给控制芯片、功率回路、信号回路分别供电，减少板上分立器件的使用数量。

　　设计建模过程中，需要重点关注骨架绕线槽的容积参数，要匹配不同线径漆包线的绕制空间，避免出现线槽容积不足无法绕下指定匝数绕组的问题，同时磁芯与骨架的配合公差需要控制在合理范围，公差过大会导致磁芯装配松动，公差过小则会出现装配困难，甚至压裂骨架的问题。引脚的位置度公差也需要严格控制，保证器件可以顺利插装到PCB对应的开孔中，不会出现个别引脚偏位无法插装的情况。在实际生产环节，这类变压器的绕组绕制需要遵循分层绕制的工艺要求，初次级之间需要加设绝缘胶带，满足安规认证的绝缘厚度要求，磁芯装配完成后还需要进行浸漆处理，进一步固定绕组与磁芯，提升器件的绝缘性能与机械强度，适应工业场景下的温湿度变化、振动冲击等复杂工况。这类变压器的损耗主要包含磁芯的铁损与绕组的铜损，设计过程中需要通过调整磁芯气隙大小、绕组线径与绕制方式，将额定工况下的温升控制在绝缘材料允许的范围内，保证器件长期工作的可靠性，避免长期过热导致绝缘老化、寿命缩短的问题。
