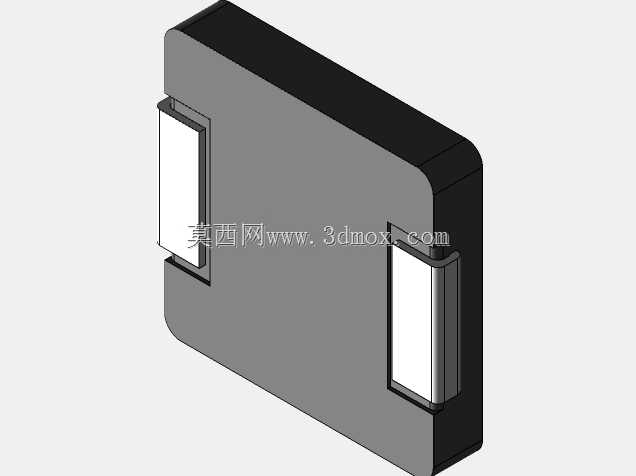

在高密度电源设计场景里,大电流SMD电感的选型与结构适配一直是板级设计的核心环节,PSMT4008这款扁线绕线电感的三维结构,刚好覆盖了消费类电源、工业驱动板卡、车载辅助供电模块里最常见的安装需求。从实际应用场景来看,这类电感主要承担DC-DC回路的储能、续流以及高频纹波抑制作用,相比传统细线绕制的同规格电感,扁线结构的载流密度更高,在相同封装尺寸下能承载更大的工作电流,同时绕组的交流电阻更低,能有效降低大电流工况下的绕组温升,避免板卡局部过热带来的元器件寿命衰减问题。
从结构设计思路来看,这款电感采用封闭式磁屏蔽结构,磁体采用圆角方形的一体化成型设计,边角做了R角过渡处理,一方面可以降低SMD贴装过程中吸嘴拾取的卡料概率,另一方面也能减少磁体边角的应力集中,避免回流焊过程中因为热胀冷缩出现磁体开裂的问题。两侧的焊端采用下沉式贴片设计,焊盘与磁体侧面齐平,焊接时焊锡的爬锡路径更短,能形成更可靠的焊点结构,同时焊端的宽度经过优化,在标准回流焊温度曲线下,焊点的剪切强度可以满足车载级振动工况的要求,不会因为长期的机械振动出现焊盘虚焊、脱落的问题。
在外形尺寸与安装边界上,这款电感的主体厚度控制在适配常规板卡堆叠的范围内,安装时不需要在PCB上额外开避让槽,顶层和底层的布线可以在焊盘外侧正常走线,不会出现元件与走线干涉的问题。磁体的屏蔽结构可以将绕组产生的漏磁约束在磁体内部,减少对周边敏感器件比如霍尔传感器、高精度采样电阻的电磁干扰,在布局时不需要预留过大的净空距离,能有效提升PCB板的面积利用率,这对于空间受限的便携设备电源板、高密度伺服驱动板来说尤为重要。
从功能特性上看,扁线绕组的绕制方式采用紧密平绕结构,绕组层间的间隙更小,磁路的耦合效率更高,在相同电感量下,直流电阻比圆线绕制的产品低15%到20%,大电流下的饱和电流阈值更高,当负载出现瞬时大电流冲击时,电感量不会出现急剧下跌,能保证电源回路的动态响应速度,避免输出电压出现过大的跌落。磁体材质采用低损耗的合金磁粉材料,在100kHz到1MHz的常用开关频率范围内,磁芯损耗处于较低水平,配合扁线的低交流电阻特性,整机的电源转换效率可以得到明显提升,尤其是在轻载到大载的切换过程中,电感自身的发热分布更均匀,不会出现局部热点。
在实际选型适配时,这款电感的安装尺寸兼容行业通用的40xx系列SMD电感焊盘布局,不需要重新设计PCB封装就可以直接替换同封装的其他型号电感,对于已经完成板卡布局需要升级载流能力的项目来说,可以大幅缩短改板周期。焊端的镀层采用常规的锡铅合金或者无镍纯锡镀层,适配无铅和有铅两种焊接工艺,不会出现镀层兼容性问题导致的焊接不良。磁体表面的标识区域预留了足够的激光打标空间,可以在不影响结构强度的前提下标注电感量、公差、批次等信息,方便生产过程中的追溯与SMT贴片时的物料核对。
从结构建模的细节来看,这款电感的三维模型还原了磁体与绕组、焊端的装配公差,焊端与磁体的配合间隙控制在实际生产的公差范围内,在进行板级装配干涉检查时,可以准确模拟实际贴装后的元件高度与周边结构件的距离,避免出现结构件与元件干涉的问题。绕组的出线端与焊端的连接位置也做了准确还原,在进行热仿真分析时,可以准确设置绕组的发热区域与热传导路径,提升板卡热仿真的准确度,帮助结构工程师提前评估散热方案的有效性,减少后期样机测试时的整改工作量。
- 全部评论(0)
- 模板大小: 613.43 KB
- 售价:5金币
- 下载次数: 2
- 系统要求: STEP / IGES
- 软件分类: 变压器/电感器
