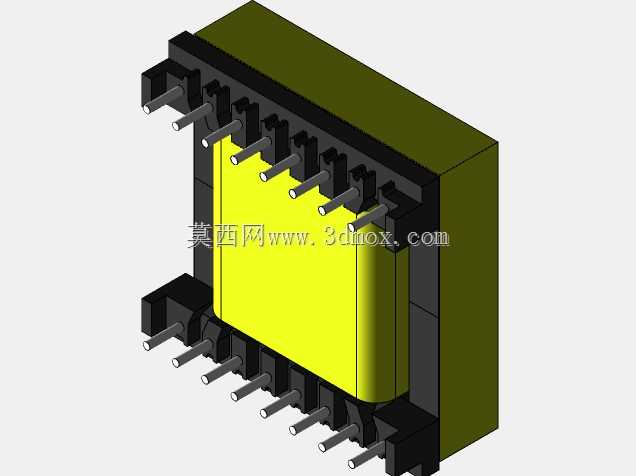

EFD50卧式8+8引脚高频变压器结构

　　这款EFD规格的8+8引脚卧式变压器，是开关电源拓扑里常用的隔离变压部件，日常在中小功率开关电源、工控驱动板、通讯设备供电模块、机床控制回路的电源单元里都能见到这类结构的应用，主要承担输入输出电气隔离、电压幅值变换、能量耦合传递的核心作用，部分场景下也会配合周边电路实现阻抗匹配、抑制共模干扰的附加功能。从结构设计来看，这款产品采用EFD型扁平磁芯结构，磁芯中柱预留对应气隙以避免直流偏磁饱和，两侧对称排布8个引脚，总计16个直插引脚，引脚采用镀锡铜材质，既保证焊接时的润湿性，也能在波峰焊工序中耐受高温不变形，引脚间距符合常规PCB板的布线规范，适配2.54mm标准网格的电路板布局，安装时直接插入PCB对应过孔后焊接固定，

　　不需要额外的固定支架，磁芯与绕组之间采用绝缘骨架隔离，骨架的挡墙结构保证了初次级绕组之间的爬电距离满足安规要求，绕组绕制完成后外部包裹绝缘胶带，既可以固定磁芯对接位置，也能提升绕组的绝缘防护能力，避免生产组装过程中绕组线包被磕碰损伤。设计这类变压器结构时，首先要匹配对应电源的功率等级确定磁芯规格，EFD50的磁芯有效截面积适配百瓦级功率的能量传输需求，8+8的引脚排布可以将初次级绕组分别布置在骨架两侧的引脚区域，减少初次级之间的分布电容，降低开关过程中的尖峰干扰，同时对称的引脚布局可以让焊接后PCB板的受力更均匀，避免长期温变循环下引脚出现虚焊开裂的问题。磁芯采用对接式装配结构，两个E型磁芯从骨架两侧对插，

　　中柱对接处的气隙大小根据电路的励磁电感要求调整，装配后磁芯外侧使用高温胶带缠绕固定，部分量产版本也会增加点胶工序强化磁芯与骨架的连接强度，避免运输或使用过程中磁芯松动产生异响。从安装边界来看，这款卧式变压器的整体高度较低，适配对元件高度有要求的薄型电源壳体，本体宽度方向不会超出引脚排布的外沿，在PCB布局时只需要预留对应引脚的过孔位置，以及本体投影区域的禁布区即可，不需要额外预留过大的装配空间，引脚伸出骨架底部的长度符合常规波峰焊的吃锡要求，焊接后引脚露出PCB背面的长度控制在1-2mm区间，既保证焊接强度，也不会出现引脚过长触碰周边元件的问题。实际应用中，这类变压器的绕组会根据具体的输入输出电压参数调整线径与绕制匝数，

　　骨架的线槽结构可以规整排布绕组线材，避免绕线过程中出现压线、叠线的问题，保证批量生产时绕组参数的一致性，磁芯外侧的包胶也能起到一定的屏蔽作用，降低绕组工作时向外辐射的电磁干扰，提升整机的EMC测试通过率。在结构建模过程中，需要准确还原骨架的引脚位置、磁芯的配合公差、绕组包胶后的外形轮廓，保证导出的工程图可以直接用于PCB封装设计，避免出现元件与PCB焊盘不匹配、装配干涉的问题，建模时还要注意磁芯对接面的贴合公差，预留出胶带缠绕的厚度空间，让模型和实际量产的产品尺寸保持一致，方便结构工程师在整机布局时提前核对安装空间，不需要反复打样调整位置。
