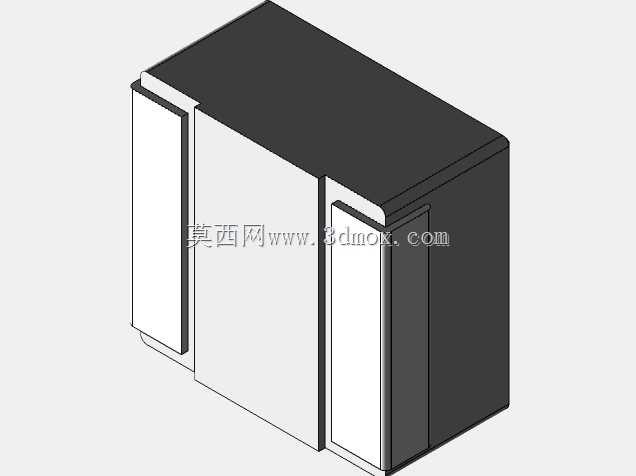

PSM2213系列贴片成型电感器三维结构

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局环节，SMD成型电感的选型与结构适配直接影响电源回路的纹波抑制效果与整机装配良率，PSM2213系列成型电感的三维结构还原，完全围绕量产SMT贴装工况与板级空间约束展开设计。不同于传统绕线贴片电感的外露绕组结构，该系列电感采用一体压制成型的磁体包裹内部绕组，从三维模型可以清晰看到，主体磁芯为规整的长方体结构，两个端电极分别布置在器件长度方向的两个对立侧面，电极表面做了平整化处理，完全适配回流焊过程中的锡膏浸润要求，不会出现传统绕线电感电极偏移导致的虚焊、立碑缺陷。从结构设计逻辑来看，该电感的外形棱角做了微小的倒角处理，避免编带包装运输过程中出现磁体掉屑、边角崩裂的问题，

　　同时在端电极与磁体的衔接位置，模型还原了实际生产中的电极包覆结构，电极层从侧面延伸至器件底面一小段距离，在贴装时可以形成侧面与底面的双重焊接固定，大幅提升器件在振动工况下的焊接可靠性，尤其适配车载电控单元、工业伺服驱动板这类存在持续机械振动的应用场景。在安装边界的尺寸控制上，该系列电感的主体高度、长宽尺寸严格对应2213封装的占位要求，三维模型中预留的焊盘匹配尺寸完全符合通用SMD焊盘设计规范，结构工程师在进行PCB布局时，不需要额外调整器件封装库的焊盘尺寸，直接调用即可满足DFM设计要求，同时模型还原了磁体表面的平整顶面结构，不会出现传统电感顶部凸起导致的装配干涉问题，在板卡堆叠设计时，可以精准计算器件与上方屏蔽罩、

　　结构件的安全间隙，避免出现装配压损器件的问题。从功能特性对应的结构设计来看，一体成型的致密磁体结构可以有效降低绕组工作时的磁漏，在大电流通过时，磁饱和特性远优于传统开放式绕线电感，模型中还原的内部绕组排布方式，采用扁平绕组多层叠压的结构，在有限的封装尺寸内最大化绕组的导电截面积，降低直流电阻，减少器件工作时的温升，在DC-DC电源回路、负载点供电模块中使用时，可以在更小的板卡占用空间下实现更高的电流承载能力。在实际设备应用中，这类成型电感广泛用于智能手机的电源管理模块、工业PLC的输入输出供电回路、车载影音系统的滤波回路、笔记本电脑的CPU供电相路中，其规整的长方体结构也适配高速贴片机的吸嘴拾取要求，

　　模型还原的顶面平整度完全匹配吸嘴的真空吸附面，不会出现拾取偏移、掉件的问题，适合大批量量产的SMT生产线作业。不同于通用电感的结构设计，该系列电感的端电极厚度做了精准的尺寸控制，在三维模型中可以看到电极突出磁体侧面的高度控制在极小的公差范围内，避免焊接时锡膏量过多导致的电极间桥接短路，同时磁体材质的结构强度在模型中通过一体化的实体结构体现，相比传统组装式电感，其抗机械冲击能力更强，在板卡分板、整机装配的外力作用下，不会出现磁体开裂、绕组脱落的失效问题。在进行板级EMC设计时，该结构的封闭磁体可以有效抑制绕组向外辐射的电磁干扰，减少对周边敏感信号线路的影响，结构工程师在布局时不需要为该器件预留过大的EMC防护间距，进一步压缩板卡的整体尺寸，符合当前电子设备小型化、高集成度的设计趋势。
