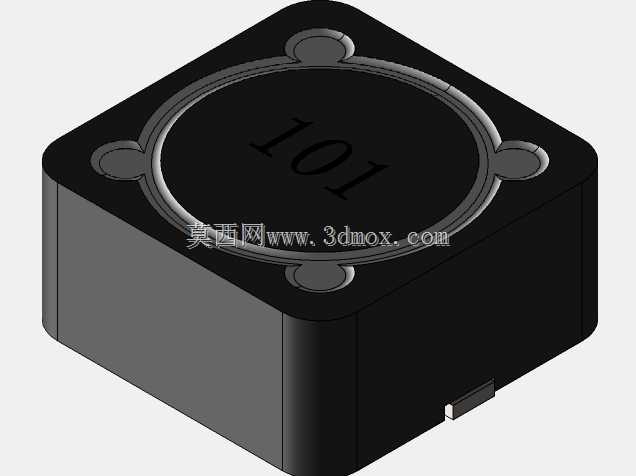

贴片式功率SMD电感三维结构设计

　　在消费电子、工业控制板卡、车载电子模块的PCB布局环节，表面贴装功率电感是电源回路里绕不开的核心被动元件，不同于传统直插电感需要预留引脚过孔、波峰焊工序的适配空间，这类SMD封装的功率电感完全适配回流焊工艺，能在高密度布板的场景下压缩电源部分的占用面积，不管是DC-DC Buck回路的储能滤波，还是大电流负载端的噪声抑制，都能看到这类元件的应用。做这个三维结构的时候，最先要锚定的是实际量产元件的安装边界，底部的焊盘位置完全按照行业通用的焊盘规范做定位，两个端电极的平面度控制在0.05mm以内，避免回流焊过程中出现立碑、虚焊的问题，主体的塑封外壳做了圆角过渡，一方面是减少模塑生产过程中的应力集中，避免外壳开裂，

　　另一方面也能在贴片机吸嘴取料的时候，减少边角磕碰导致的吸料偏移。顶部的标识区域做了凹陷的字符结构，对应丝印的101感值标识，这个位置的深度控制在0.1mm，既不会因为太深导致塑封时填充不满，也不会因为太浅导致丝印字符容易磨损。四个角的定位凸点是对应编带包装的定位槽设计的，贴片机进料的时候，编带的定位孔刚好和这几个凸点匹配，保证送料过程中元件不会偏移，吸嘴取料的中心位置刚好落在元件顶面的几何中心，取料的负压吸附面积足够，不会出现掉件的问题。从功能特性上来说，这类屏蔽式功率电感的内部是绕制的漆包铜线加磁芯结构，外部的塑封磁壳可以把漏磁控制在很小的范围内，避免对周边的敏感信号线路造成电磁干扰，所以在做外壳结构的时候，

　　侧壁的厚度均匀性做了严格控制，整体壁厚差不超过0.1mm，保证磁屏蔽效果的一致性，不会出现某一侧壁厚过薄导致漏磁超标的问题。安装尺寸方面，元件的整体长宽尺寸按照对应封装的标准公差带设计，长宽方向的尺寸公差控制在±0.1mm，高度方向的公差控制在±0.08mm，完全匹配PCB设计时的封装库尺寸，不会出现元件和周边结构件干涉的问题，底部的焊盘伸出长度刚好和PCB焊盘的吃锡量匹配，焊接后的焊点强度能满足振动、冲击场景下的可靠性要求，比如车载电子的振动工况下，焊点不会因为应力集中出现开裂。在结构细节上，端电极和塑封主体的结合处做了微小的倒角，避免焊锡爬升到元件侧面导致相邻焊盘短路，顶面和侧壁的过渡圆角也能减少生产过程中的积尘问题，

　　在无尘车间的SMT生产线上，不会因为边角藏污导致焊盘污染。做这个三维模型的时候，没有刻意做夸张的外观修饰，所有的结构特征都对应实际量产元件的工艺要求，比如外壳的分模线位置设在侧壁靠近底部的位置，不会出现在顶面影响外观和吸嘴吸附，内部的磁芯和绕组的占位空间也按照实际元件的内部结构做了预留，方便做PCB热仿真的时候，能准确评估电感工作时的温升对周边元件的影响，毕竟功率电感在大电流工作时的温升是电源设计里必须考量的参数，准确的三维结构能让热仿真的边界条件更贴近实际情况，减少后期打样调试的次数。对于结构工程师和硬件工程师来说，这类准确的三维模型在做板卡布局的时候，可以直接导入到装配文件里，检查元件和外壳、散热片、接插件等周边结构的间隙，避免出现设计完成后打样才发现元件干涉的问题，尤其是在紧凑型的电子产品设计里，毫米级的间隙误差都可能导致整个壳体无法装配，精准的元件模型能大幅减少这类设计失误。
