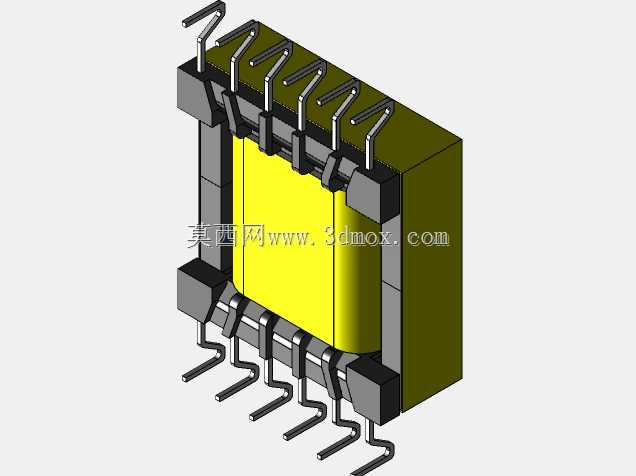

贴片式EFD30型5+5引脚高频变压器结构

　　这款贴片式EFD30结构的5+5引脚变压器，是当下开关电源类产品里应用占比极高的磁性器件，日常做板级电路结构设计时，经常会碰到这类器件的选型与布局校核工作。先从实际应用场景说，这类SMD封装的变压器，大多用在小功率AC-DC电源模块、工控板卡辅助供电回路、消费类适配器的隔离变压环节，相比传统直插式变压器，它的贴装适配性更强，能匹配SMT回流焊的全自动化产线流程，不需要额外安排人工插装工序，在批量生产的板卡组装环节能大幅降低制程的人工成本，也能避免直插器件过波峰焊时容易出现的引脚虚焊、本体倾斜等制程问题。

　　从功能特性层面看，EFD30磁芯属于扁平型E类磁芯结构，磁芯窗口的绕线空间利用率比传统EE型磁芯更高，5+5的引脚排布是将初级绕组、次级绕组分别排布在骨架两侧，能在物理结构上拉大初次级绕组的爬电距离，满足安规规范里对隔离电压的硬性要求，不需要额外在绕组间增加过多绝缘挡墙就能实现基础的绝缘隔离，既压缩了器件的整体厚度，也能减少绕线工序的复杂程度。磁芯采用的是中柱开气隙的常规设计，能避免直流偏磁情况下的磁饱和问题，适配反激式开关电源的工作拓扑，在连续导通模式下也能维持稳定的电感量参数，不会因为负载波动出现磁芯饱和导致的原边过流烧管问题。

　　设计思路上，这款变压器的骨架采用耐高温的热塑性材料注塑成型，引脚采用弯脚式SMD结构，引脚的共面度公差控制在0.1mm以内，能保证贴装时每个引脚都能和PCB焊盘充分接触，避免回流焊后出现虚焊、立碑等贴装缺陷。骨架两侧的引脚间距做了等距排布，相邻引脚的中心距符合常规SMT焊盘的设计规范，PCB设计时不需要单独定制特殊尺寸的焊盘封装，直接匹配通用的EFD30 5+5封装库就能完成布局。磁芯和骨架的配合采用卡扣式固定结构，组装时不需要额外点胶固定磁芯，靠骨架上的定位卡扣就能把两片E型磁芯牢牢压合在骨架上，磁芯结合面的平整度公差控制在0.02mm以内，能有效降低磁芯的装配气隙误差，保证批量生产时电感量的一致性，把电感值的波动范围控制在±10%以内，减少电源产品调试时的参数离散性问题。

　　外形尺寸与安装边界方面，这款器件的本体宽度刚好匹配EFD30磁芯的标准尺寸，本体高度控制在12mm以内，适配目前多数薄型电源模块的板内高度空间，不会出现器件顶到外壳的干涉问题。引脚向外延伸的焊盘长度做了优化，既保证了焊接时的焊锡浸润面积，也不会过多占用PCB板的布线空间，初次级引脚之间的预留间距满足安规要求的8mm爬电距离，在PCB布局时不需要在初次级引脚之间额外开槽增加绝缘距离，能节省板卡的布线面积。另外，骨架底部和PCB板面之间预留了0.3mm的间隙，回流焊时助焊剂的挥发气体能顺利从间隙排出，不会因为气体滞留把变压器顶起导致焊接偏移，也能避免长期使用时底部积灰导致的绝缘性能下降问题。

　　实际选型应用时还要注意，这类贴片变压器的引脚受力强度比直插引脚稍弱，做板卡分板工序时要避免分板应力直接作用在变压器引脚上，不然容易出现引脚根部断裂的问题；绕线层面，初级绕组采用多层密绕结构，次级绕组采用三明治绕法的话还能进一步降低变压器的漏感，减少开关管的尖峰电压，提升电源的整体转换效率，不过对应的绕线成本会稍有提升，需要根据实际产品的效率要求做权衡。磁芯材质一般选用功率铁氧体材质，适配100kHz以内的开关频率范围，覆盖绝大多数小功率反激电源的工作频率区间，不需要单独定制特殊材质的磁芯，供应链的通用性很强，批量采购时的交付周期也更短。
