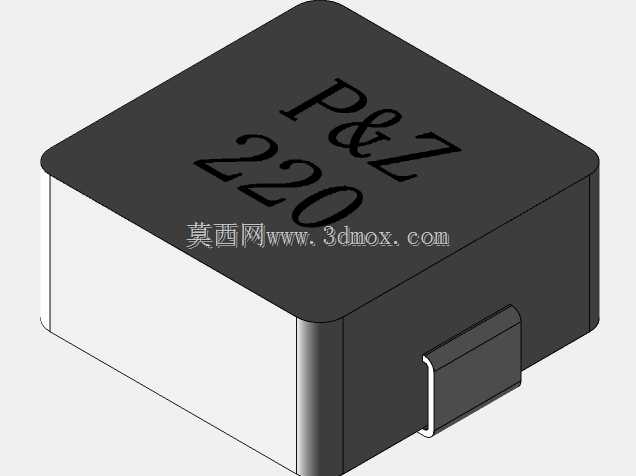

PSM1365系列贴片成型功率电感结构设计

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计中，贴片成型电感的选型与结构适配直接影响电源回路的纹波抑制效果与整机装配可靠性，PSM1365系列SMD成型电感的三维结构设计，完全围绕高密度板卡贴装场景的实际需求展开。从设计思路来看，这类一体成型电感采用磁粉压铸包裹线圈的结构，区别于传统绕线贴片电感的分体组装结构，磁体与线圈的结合间隙被压缩到最小，既能够降低磁漏带来的周边元件干扰，也能提升电感本体的结构强度，应对SMT回流焊过程中的热冲击与机械振动。外形尺寸上，该系列电感采用1365标准封装规格，本体长宽尺寸严格控制在13mm×13mm区间，总高度为6.5mm，安装边界预留了0.3mm的贴装安全距离，焊端采用下沉式电极设计，

　　电极与PCB焊盘的接触面积经过优化，既能够保证过波峰焊时的焊锡浸润效果，也能避免焊锡攀爬至电感本体侧面引发的相邻元件短路问题。实际应用中，这类电感主要承担DC-DC回路的储能、差模滤波功能，在大电流输出的电源模块中，一体成型的结构能够让线圈产生的热量通过磁体直接传导至PCB焊盘，相比传统胶封电感的散热路径更短，持续工作时的温升控制表现更优，适合负载波动较大的工控电源、车载BMS模块、服务器主板供电回路使用。结构设计过程中，重点对电极的折弯角度做了约束，电极伸出本体的长度控制在1.2mm±0.1mm，贴装时的共面度公差控制在0.1mm以内，避免SMT贴装过程中出现抛料、虚焊问题；磁体顶部的标识区域做了微凹处理，丝印字符的深度控制在0.

　　15mm，既不会因字符凸起影响吸嘴拾取，也能保证标识在经过高温焊接后依旧清晰可辨，方便生产过程中的来料核对与检修识别。不同于普通绕线电感的开放式磁路结构，该系列电感的闭合磁路设计能够将磁辐射范围控制在本体周边1mm以内，在高密度PCB布局中，即使周边布置敏感的信号采集元件，也不需要额外增加屏蔽结构，能够有效节省板卡的布局空间，同时降低整机的EMC整改成本。在安装适配性上，该结构的电感能够兼容常规的8mm编带包装规格，适配高速贴片机的进料轨道，不需要定制特殊的包装载带，能够直接接入现有SMT生产线的贴装流程，生产端的适配成本更低。
