PSMT3008贴片式大电流电感器结构设计

项目分类:变压器/电感器 发布时间:2024-01-09 ID:722512
  • PSMT3008贴片式大电流电感器结构设计

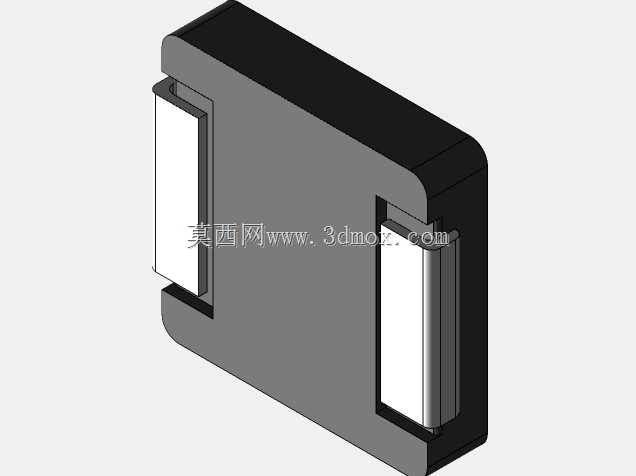

  在消费类电子、工业控制板卡、车载电源模块的PCB布局场景中,大电流SMD电感的选型与结构适配一直是硬件工程师、结构设计人员需要重点考量的环节,PSMT3008这类扁线绕制的贴片大电流电感器,正是针对高密度板卡载流需求开发的无源元件。从实际应用场景来看,这类电感常被布置在DC-DC Buck/Boost回路的功率输出端,承担储能、滤波、抑制纹波电流的作用,相比传统细线绕制的同尺寸电感,扁线结构的绕组有效导电截面积更大,在通过数十安培级持续电流时,绕组自身的直流导通损耗更低,发热表现更优,能够适配服务器主板供电、工业伺服驱动辅助电源、车载BMS采样回路等对温升控制要求严苛的场景。

  从结构设计思路来看,这款电感采用闭合式磁屏蔽结构,外部的合金磁体将扁线绕组完全包裹在内部腔体中,既能够降低绕组工作时向外辐射的电磁干扰,避免对板卡上相邻的高频信号走线、敏感传感元件造成串扰,也能提升磁芯的有效导磁截面积,在有限的安装高度下实现更高的电感量。绕组采用立绕式扁线排布,扁线的宽面贴合磁芯内壁,既充分利用了磁芯内部的腔体空间,也让绕组工作时产生的热量能够更快通过磁芯壳体传导到PCB焊盘与周边空气中,提升元件的长期载流能力。两端的贴片焊端采用大面积露铜设计,焊接到PCB上时能够形成足够的机械连接强度,同时也为电流传导、热量导出提供了更大的接触面积,避免大电流工况下焊盘处出现局部过热、虚焊脱落的问题。

  从安装边界与尺寸适配角度考量,这款电感采用标准SMD表贴封装,整体外形为带圆角的方块结构,没有向外突出的引脚结构,在PCB布局时只需要预留对应长宽的焊盘区域即可,元件本体的高度控制适配常规板卡的元件限高要求,不会与上方的结构件、屏蔽罩产生干涉。设计建模时需要重点关注焊端的共面度公差,确保回流焊过程中两个焊端能够同时与PCB焊盘充分接触,避免出现立碑、虚焊的焊接缺陷;磁芯与绕组之间的绝缘间隙也需要在模型中准确体现,确保安规距离满足不同应用场景的耐压要求,避免绕组与磁芯之间出现击穿短路的风险。在整机装配环节,这类表贴电感不需要额外的固定结构,完全依靠焊盘的焊接强度即可满足常规振动工况下的固定要求,能够大幅简化板卡的生产装配流程,提升SMT产线的加工效率。
