EFD25型5+5引脚贴片式变压器结构设计

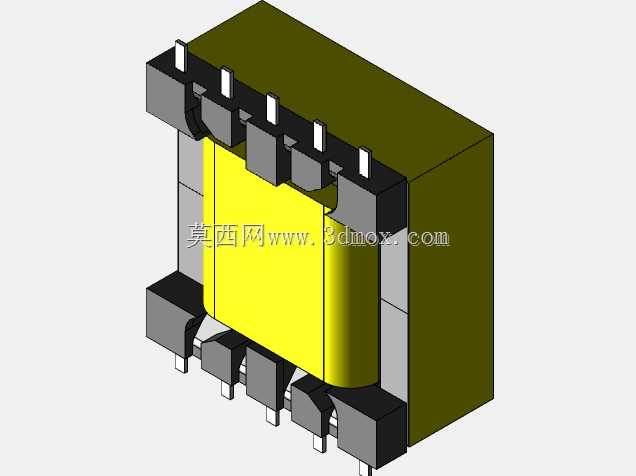

　　这款贴片式变压器采用EFD25磁芯骨架结构，双侧对称排布5+5共10个SMD焊接引脚，适配表面贴装生产工艺，可直接通过回流焊完成PCB板级装配，无需额外穿孔工序，适配高密度电源板的自动化产线贴装需求，常见于小功率开关电源、工业控制板卡供电模块、通讯终端隔离电源、消费类电子适配器等场景中，承担电压变换、电气隔离、阻抗匹配的核心作用。从结构设计逻辑来看，磁芯采用E型扁平结构搭配配套挡板，中柱预留标准气隙以控制电感量公差，避免磁饱和风险，绕组区域被骨架挡墙完整包覆，既可以固定漆包线绕组排布，也能增加绕组与磁芯间的安规距离，满足基础绝缘耐压要求。双侧引脚采用等间距排布，引脚伸出长度与焊盘接触面积经过匹配设计，既保证焊接时的锡量爬升空间，

　　也避免引脚过长导致贴装时偏移、连锡等生产不良。外形方面，整体为规整长方体结构，磁芯顶部为平面设计，可兼容产线吸嘴真空拾取，满足高速贴片机的上料要求，安装边界严格控制在EFD25系列标准尺寸范围内，可直接适配通用EFD25贴片变压器的PCB封装焊盘，无需重新调整板卡布局。设计过程中重点考量了生产装配的便利性，磁芯与骨架采用卡扣式配合，组装时无需额外粘接固定即可保证磁芯贴合度，绕组出线端直接卡入引脚卡槽，焊锡后可保证绕组与引脚的可靠连接，避免生产过程中线头脱落导致的电性不良。磁芯外侧的包覆结构既可以保护绕组不受外力损伤，也能减少工作过程中的漏磁对周边电路的干扰，引脚采用平直设计，共面度控制在贴片工艺允许范围内，

　　保证焊接时每个引脚都能与焊盘充分接触，降低虚焊风险。对于结构设计人员而言，该模型可直接用于电源板的布局干涉检查，提前核算变压器与周边电容、散热片、结构壳体的安全距离，也可作为板卡热仿真的建模参考，评估变压器工作发热对周边器件的温度影响；对于器件选型人员，可通过模型直观确认安装尺寸、引脚位置是否匹配现有板卡封装，减少选型失误带来的改板成本。
