PDB80系列铁芯扼流圈三维结构设计

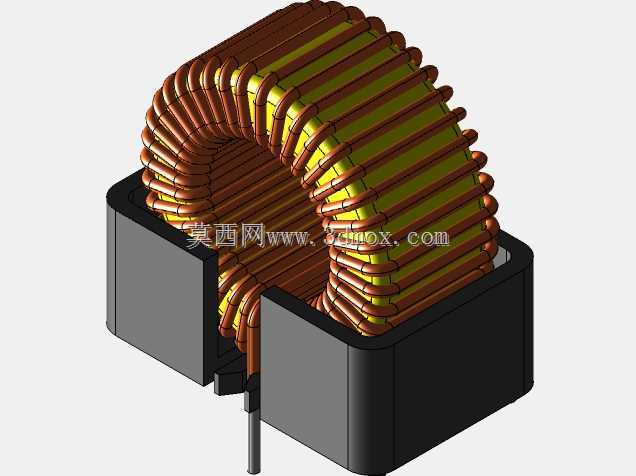

　　在开关电源、光伏逆变、工业伺服驱动这类需要抑制高频共模干扰的电路场景里，磁环式扼流圈是EMC滤波环节的核心被动器件，PDB80系列铁芯扼流圈的结构设计，完全围绕大电流工况下的滤波可靠性、安装适配性展开。从结构上看，该扼流圈采用高磁导率铁氧体磁环作为导磁基体，磁环本体做了圆角钝化处理，避免绕制过程中漆包线绝缘层被棱角划伤，绕线采用多层密绕工艺，漆包线沿磁环圆周均匀排布，相邻绕组间的间隙控制在0.3mm以内，既保证绕组间的绝缘距离符合安规要求，也能最大化利用磁环的窗口面积，提升绕组的空间利用率。磁环外部包裹的绝缘骨架采用阻燃PBT材质注塑成型，骨架两侧设置了定位挡边，刚好卡住磁环的上下端面，避免磁环在骨架内出现径向窜动，

　　骨架底部延伸出两个插装引脚，引脚采用镀锡铜材质，直径适配常规PCB板的1.5mm安装孔径，引脚的伸出长度控制在3.2mm，刚好满足波峰焊的吃锡深度要求，不会因为引脚过长导致焊接后残留应力拉扯PCB焊盘，也不会因为引脚过短造成焊接虚焊。在实际电路应用中，这类扼流圈串接在电源的输入回路，利用磁环的高磁导率特性，对线路上的共模高频干扰信号呈现高阻抗，抑制干扰信号沿电源线传导，同时对工频差模信号呈现低阻抗，不会影响主回路的功率传输。设计过程中，绕线的排布方式做了针对性优化，绕组的起始端和结束端分别固定在骨架两侧的引脚位置，避免绕组首尾端靠得过近形成寄生电容，削弱高频滤波效果，磁环与骨架之间预留了0.1mm的涂胶间隙，

　　组装时在间隙内填充导热硅胶，既可以固定磁环，也能将绕组工作时产生的热量通过骨架传导到PCB板上，提升器件的散热能力。从安装边界来看，该扼流圈的整体外形为带底座的环形结构，底座的安装平面度控制在0.1mm以内，贴装到PCB板时不会出现倾斜，整体高度不超过25mm，适配多数电源产品的内部安装空间要求，两侧的绕线出线位置做了圆弧过渡，避免漆包线在出线位置出现直角弯折造成绝缘层破损。在大电流工况下，绕组的载流能力是设计重点，该系列扼流圈的漆包线线径根据额定电流做了匹配选型，绕组的直流电阻控制在毫欧级，降低器件本身的导通损耗，避免工作时出现异常温升，磁环的材质选择也对应了工作频段，在10kHz到30MHz的常见干扰频段内保持稳定的阻抗特性，

　　不会因为频率变化出现阻抗大幅波动。结构设计时还考虑了批量生产的工艺性，骨架的注塑模具采用抽芯结构，脱模斜度控制在1度，既方便注塑生产时脱模，也不会影响骨架和磁环的配合精度，绕线工序可以适配常规环形绕线机的加工参数，不需要定制专用工装，能够有效降低批量生产的加工成本。在设备选型匹配时，需要注意该扼流圈的安装孔位间距，两个引脚的中心距为10mm，选型时要对应PCB板上的焊盘位置，避免出现安装干涉，同时器件外围要预留2mm以上的安全距离，和周边的高压器件保持足够的绝缘间隙，避免出现安规隐患。这类扼流圈除了应用在工业电源领域，在充电桩模块、变频家电的控制板上也有广泛应用，不同应用场景下可以根据实际的干扰强度调整绕线匝数，在不改变整体安装尺寸的前提下调整阻抗参数，提升器件的适配性。
