法兰连接三英寸旋启式止回阀结构

　　该结构对应公称通径DN80、150磅级法兰连接的旋启式止回阀，主要布置在水平输送管段中，依靠介质自身压力推动阀瓣绕阀座外侧的销轴摆动开启，当流向反转或介质压力回落时，阀瓣在自重与回流压力共同作用下迅速贴合密封面，阻断介质反向流动，避免泵叶轮反转、容器物料倒流以及管路系统压力失稳。在化工流体输送、给排水泵站、蒸汽管网以及成套工艺设备中，这类止回阀通常安装在泵出口、换热器进出口或储罐出料管路上，与闸阀、过滤器等附件串联使用，为系统提供被动式逆流保护。

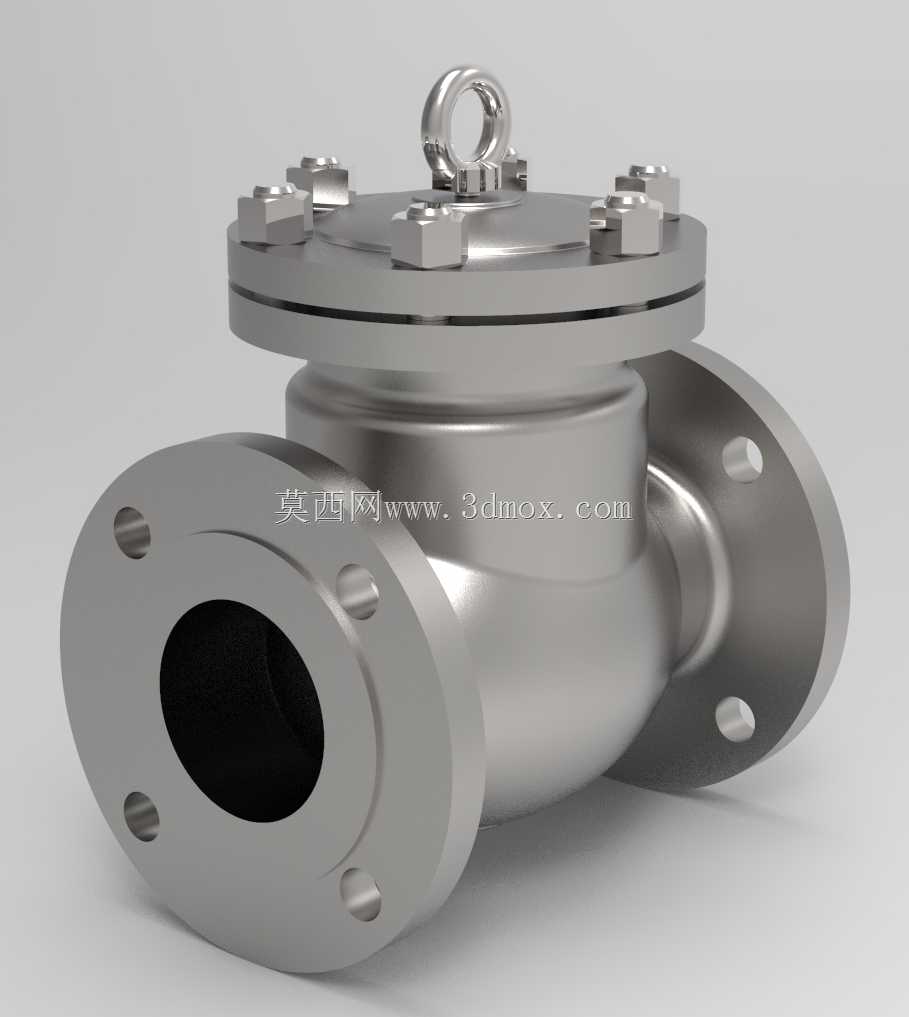

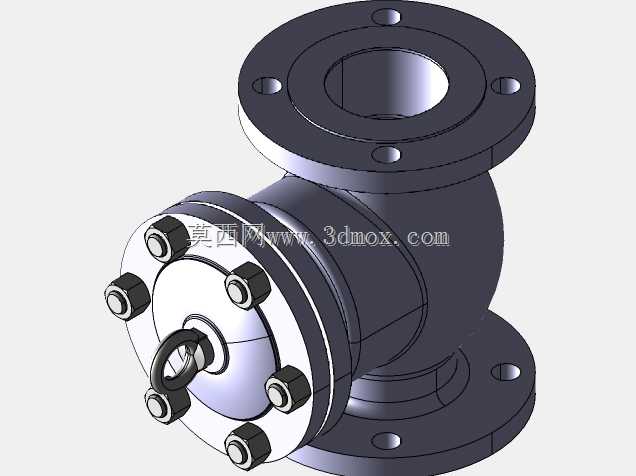

　　建模时先以两端法兰的密封面间距、螺栓孔分布圆和孔位作为装配基准，确定阀体流道的中心线和安装边界；阀体采用直通式铸造腔体，内部流道在入口侧平滑过渡到阀座区域，减少介质正向通过时的局部涡流和压损。阀瓣为绕顶部销轴旋转的摇板结构，开启角度随流量变化，大流量下阀瓣贴近腔体内壁，保持较通畅的过流截面；关闭时阀瓣密封面与阀座形成环形接触，受力沿密封周向均匀分布。中腔阀盖通过多组螺栓与阀体连接，配合密封垫实现承压边界封闭，阀盖顶部设置吊环结构，便于车间吊装、检修搬运和现场就位。

　　外形尺寸方面，两端法兰按照150级压力等级确定外径、厚度和螺栓孔数量，法兰端面保留密封面凸台，安装时需与配对法兰、垫片和螺栓组同轴对齐。模型对阀体壁厚、法兰过渡圆角、阀盖螺栓布局、摇瓣销轴位置及顶部吊装结构均进行了实体表达，能够用于管路干涉检查、设备布置、维修空间校核和阀门选型确认。设计中还需关注阀瓣全开后的摆动空间，避免阀腔内部与邻近管件、支吊架发生冲突；水平安装时应保证阀盖朝上，使摇瓣动作灵活，关闭行程可靠。
