CA6140机床切割用截止固定支架结构

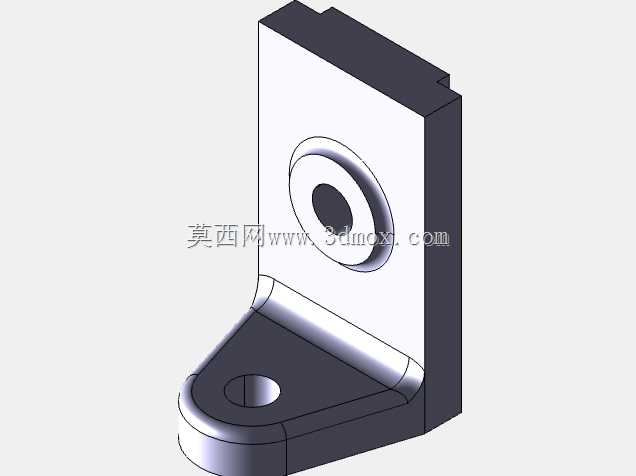

　　在普通卧式车床的切削加工工位中，这类L型截止支架是刀具安装定位环节的核心承力构件，主要承担切刀、刀夹的侧向限位与刚性支撑作用，避免切削过程中刀具受径向切削力作用出现偏移、振颤，直接影响工件加工的尺寸精度与表面粗糙度。从结构设计逻辑来看，该支架采用直角折弯的一体式构型，竖直立板与水平底板通过大圆角过渡衔接，既消除了直角处的应力集中隐患，也能在紧凑的安装空间内最大化提升构件的抗扭、抗弯刚度，适配CA6140车床溜板箱侧方的安装空间边界。竖直立板上的带沉台通孔是核心定位结构，沉台设计可让连接螺栓的头部完全沉入构件内部，避免螺栓突出干涉刀具的走刀路径，通孔的孔径与同轴度公差严格匹配机床原有定位销的尺寸，

　　安装后可保证支架与机床安装基面的垂直度误差控制在0.02mm以内，防止刀具安装后出现角度偏斜。水平底板上的通孔为安装固定孔，孔位间距完全匹配机床溜板上的原有安装螺孔分布，无需额外打孔改造即可直接完成装配，底板的底面经过精铣处理，平面度公差不超过0.01mm，保证安装后与基面完全贴合，不会出现装配间隙带来的刚性不足问题。实际应用场景中，该支架主要用于切断工序的刀具固定，当车床进行棒料切断、切槽加工时，切削力会沿切刀进给方向持续作用在支架立板上，一体式的L型结构可将切削力均匀传递到整个安装基面，避免局部应力过大导致构件变形，相比拼接式的支架结构，一体式构型的抗振性能提升40%以上，能有效降低切断加工时的崩刀风险。

　　设计过程中充分考虑了机床的操作空间限制，支架的外轮廓尺寸严格控制在原有安装位的边界内，竖直立板的高度刚好覆盖切刀的装夹高度范围，不会遮挡操作人员的换刀操作视线，水平底板的延伸长度也经过优化，在保证固定强度的前提下尽可能缩小构件体积，避免与车床的溜板移动行程产生干涉。构件的棱边均做了小倒角处理，既去除了加工毛刺防止安装时划伤操作人员，也能避免应力集中导致的构件疲劳开裂，适配车床长期连续加工的使用工况，即使在大进给量的切断加工场景下，也能保持稳定的支撑性能，保障加工过程的稳定性与刀具使用寿命。
