CA6140车床用C型框架导轨结构件

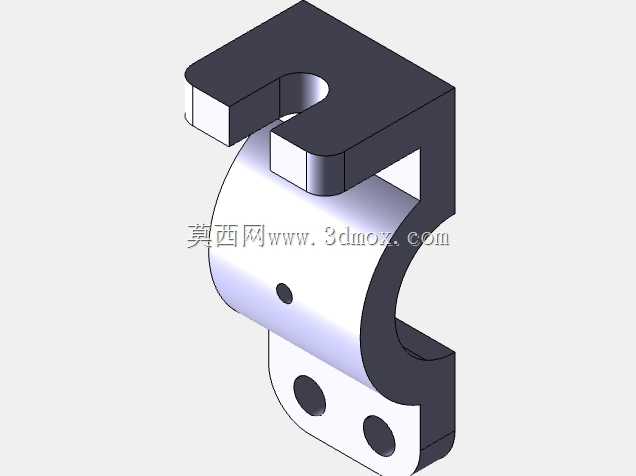

　　这款框架导轨是CA6140普通车床溜板箱传动系统中的配套导向承载构件，实际装配位置位于床身靠近进给箱的侧部安装面，主要承担小行程往复运动部件的径向载荷约束与运动轨迹导向作用，区别于床身主导轨的长行程重载导向属性，该构件负责的是进给系统中辅助拨叉组件的短距离精准滑移导向，避免拨叉在齿轮换挡过程中出现偏摆卡滞，保障进给量调节动作的顺畅可靠。从结构设计逻辑来看，整体采用C型开口抱合式构型，上部的钩型卡合结构可直接扣装在床身预装的定位凸台上，无需额外设计大跨度的压装固定结构，下部延伸出的带双安装孔的平板支耳，可通过内六角螺栓直接锁紧在床身侧部的加工基准面上，安装时仅需保证支耳端面与床身安装面的贴合度达到0.02mm以内，

　　即可满足导向面的平行度要求，大幅降低现场装配的调校工作量。中部的弧形导向面是核心工作区域，表面粗糙度要求达到Ra1.6，与配套滑移的圆柱拨叉销采用间隙配合，配合间隙控制在0.01-0.03mm之间，既可以保证滑移过程无卡顿，又能避免间隙过大导致的换挡到位后齿轮啮合错位问题；导向面中部开设的小圆孔是润滑油注油孔，可接入床身的集中润滑油路，在设备运行过程中持续为摩擦副提供润滑油膜，减少长期往复运动带来的接触面磨损，延长构件的维护周期。设计过程中特意将C型开口的开口量设置为比配套滑移件直径大2mm，既方便装配时的部件卡入，又能在开口两侧预留出足够的挡边高度，防止滑移件在受侧向冲击力时从导轨中脱出；下部两个安装孔采用长圆孔与圆孔组合的设计，

　　其中一个为定位圆孔，另一个为调节长圆孔，安装时可根据实际装配误差微调导轨的轴向位置，补偿床身加工时带来的位置度公差，降低零件的加工精度要求，控制整体制造成本。从安装边界来看，该构件整体外轮廓宽度不超过80mm，高度不超过120mm，安装后突出床身表面的距离不超过60mm，不会与周边的进给手柄、挂轮护罩等部件产生运动干涉，适配CA6140车床原有安装空间，无需对床身进行二次加工即可直接替换原有老旧磨损的同类型导轨构件。实际工况下，该构件承受的载荷以径向的拨叉换挡冲击力为主，单次冲击载荷不超过200N，往复运动频率不超过每分钟10次，属于低速轻载的导向部件，因此材质选用常规的45号钢经调质处理即可满足强度要求，导向面经高频淬火后硬度达到HRC40-45，可保证长期使用的耐磨性，避免过早出现导向面磨损失圆导致的换挡卡滞问题。
