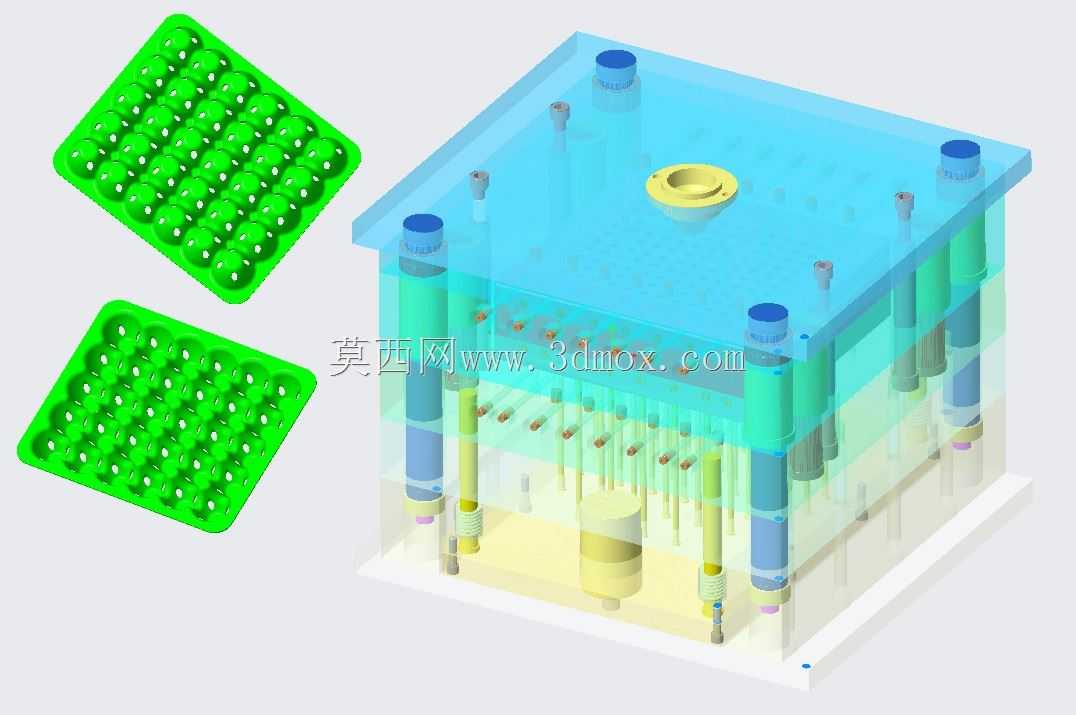

鸡蛋托盘三板式注塑成型模具结构设计

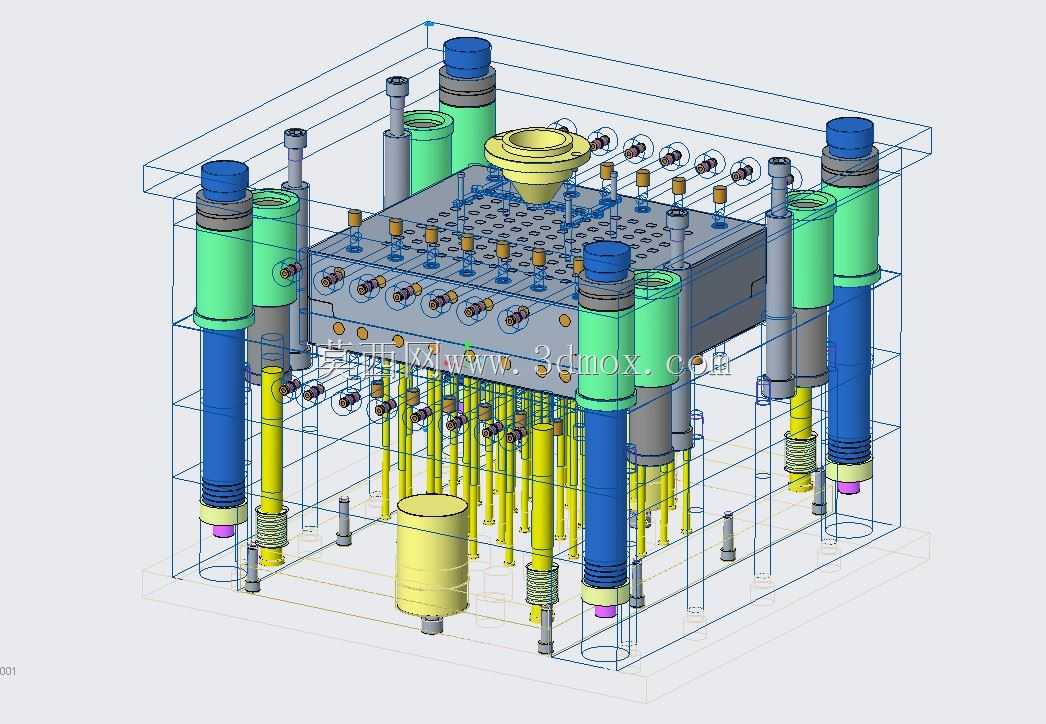

　　这套模具针对禽蛋运输包装用塑料鸡蛋托盘的量产需求开发，采用三板式模架结构适配点浇口进胶方案，能够在单次开模动作中同步完成流道凝料与产品的自动分离，适配自动化注塑生产线的连续作业要求，减少人工取件的辅助工时。从实际生产场景来看，鸡蛋托盘属于薄壁多型腔类包装制品，单模成型的托盘需要同时承载数十枚禽蛋的重量，同时在堆叠运输过程中承受多层码放的纵向压力，这就要求模具成型的产品具备均匀的壁厚分布与足够的结构强度，避免出现局部缺胶、缩痕导致的承重失效问题。

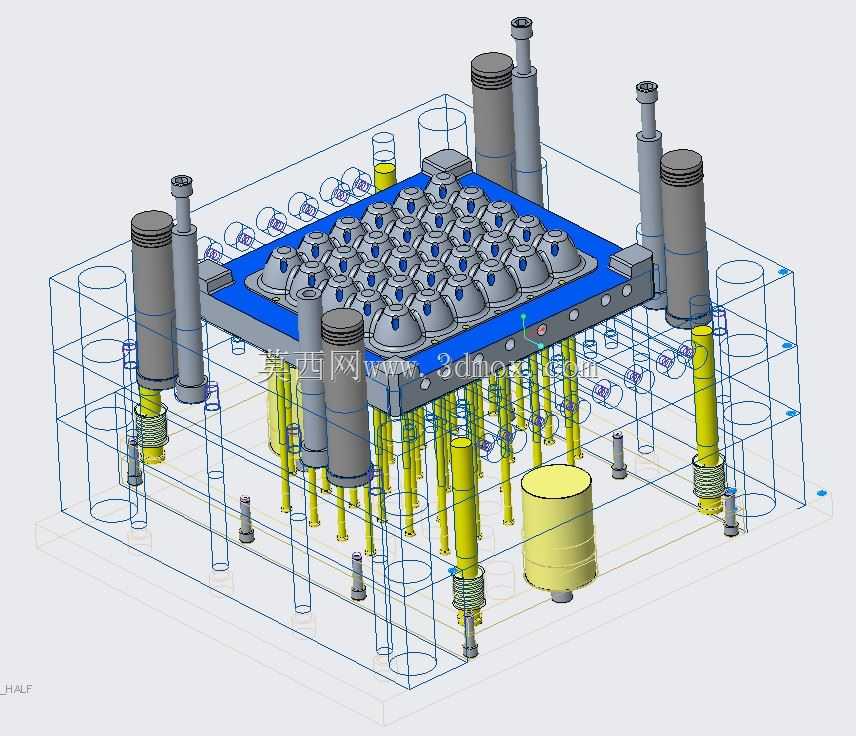

　　设计过程中优先考虑了进胶点位的均衡布置，点浇口设置在每个蛋槽成型区域的对应位置，确保熔融塑料在型腔内的流动距离一致，减少熔接痕的产生，同时避免进胶痕迹残留在产品与禽蛋接触的支撑面上，防止凸起的胶口痕迹划伤蛋壳。模具的型腔部分采用整体式镶拼结构，对应鸡蛋托盘上阵列排布的蛋窝成型凸台，每个凸台的曲面弧度严格匹配常规鸡蛋的外形轮廓，凸台表面设置有微小的排气槽结构，在注塑填充过程中能够快速排出型腔内的空气，避免产品表面出现烧焦、缺料等缺陷，同时凸台根部做了圆角过渡处理，减少应力集中，提升产品在受力时的抗形变能力。

　　脱模机构采用顶针板驱动的多顶针均匀布置方案，顶针点位分布在产品的加强筋与边缘框架位置，避开蛋窝的薄壁成型区域，防止顶出过程中产品出现顶白、顶穿的问题。导柱导套配合段做了加长处理，保证合模过程中型腔与型芯的对中精度，避免出现飞边错位的情况。模具的冷却水路采用环绕式布置，在型腔板与型芯板内分别设置独立的循环水路，水路距离成型面的距离保持均匀，确保模温在整个成型周期内保持稳定，减少产品因冷却不均产生的翘曲变形，保证托盘的平面度满足自动堆叠生产线的适配要求。

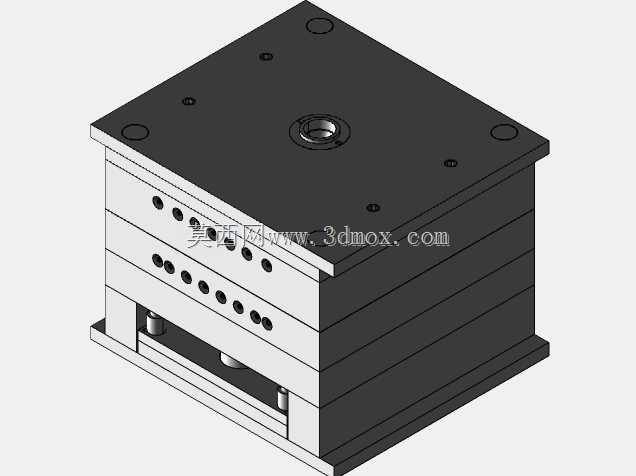

　　从安装边界来看，这套模架的外形尺寸适配常规200吨级卧式注塑机的拉杆间距，定位圈尺寸、浇口套球面半径均匹配对应注塑机的射嘴参数，顶出孔位置与注塑机的顶杆位置完全对应，不需要额外加装连接附件即可完成上机安装。模具的开模行程经过核算，能够保证产品完全脱出型芯后有足够的取件空间，同时流道推板的行程设置满足点浇口自动拉断、凝料自动脱落的要求，不需要人工修剪浇口，适配全自动化的无人注塑生产车间作业。在实际试模验证阶段，针对蛋窝边缘的填充不足问题，调整了对应位置的排气槽深度与进胶口直径，同时优化了冷却水路的流量分配，将成型周期控制在合理区间，既保证产品的成型质量，又兼顾量产的效率要求。模具的易磨损部件，比如导套、顶针、浇口套均采用标准件设计，后期维护时可以直接替换，减少停机维修的时间成本。
