多腔精密注塑模具结构三维设计方案

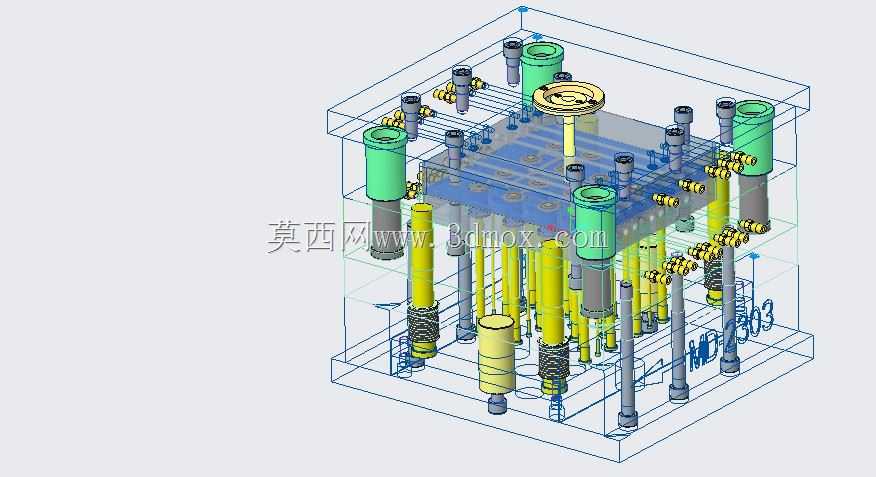

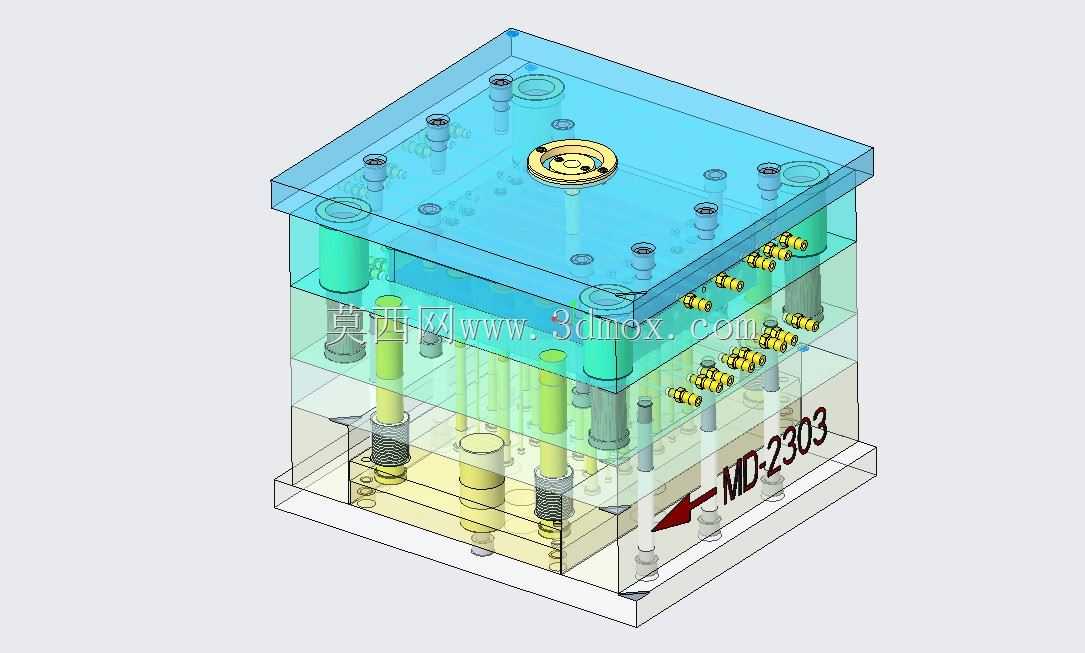

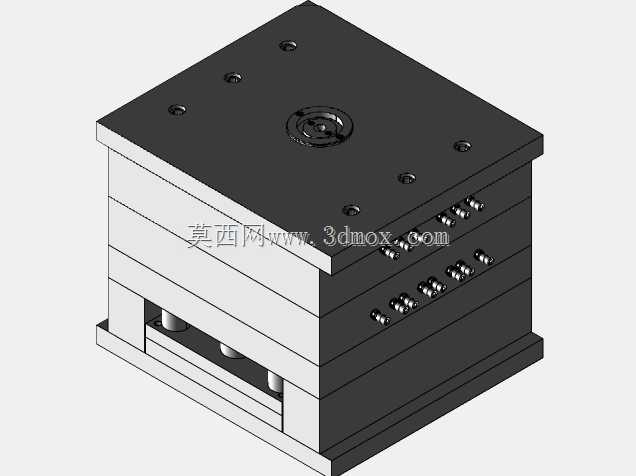

　　这套多腔注塑模具的结构设计，核心面向小尺寸精密塑料件的批量量产场景，在消费电子配件、小型家电功能件、日用塑料杂件的生产环节中，这类多腔结构能在单注塑循环内完成多件产品成型，直接匹配量产环节对节拍效率的硬性要求。整套模架采用标准三板式结构布局，从分层结构来看，最上层为定模固定板，直接对接注塑机的定模安装端面，定位圈与浇口套居中布置，能精准匹配注塑机喷嘴的对接尺寸，避免射胶过程中出现溢料、射偏的问题。定模板侧集成了型腔镶件与冷却回路，冷却水道采用直通式环绕布局，沿型腔轮廓均匀排布，水道直径与间距匹配常用PP、ABS等通用塑料的成型冷却参数，能保证型腔内各点位温度差控制在合理区间，避免成型件出现缩痕、翘曲、内应力集中的缺陷。

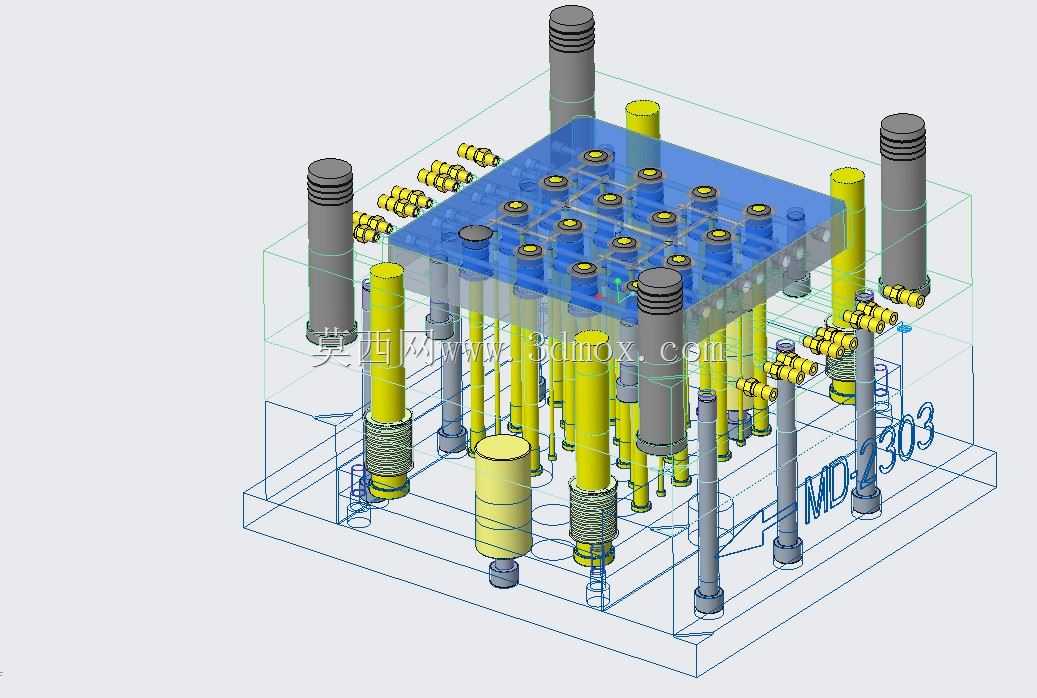

　　动模侧的结构排布更侧重成型后的顶出动作可靠性，动模板上固定的型芯镶件与定模型腔精准对合，合模时依靠导柱、导套的精密配合保证合模精度，导套端部做了倒角导入结构，能减少合模过程中的磕碰磨损，延长模具连续生产的使用寿命。顶出系统采用复位杆配合弹簧的复位结构，顶针排布沿成型件的筋位、边缘受力均匀点位布置，避免顶出过程中出现顶白、顶穿成型件的问题，同时在动模侧设置了垃圾钉、支撑柱，减少注塑过程中模架受射胶压力产生的形变，保证长期生产的尺寸稳定性。整套模具的安装边界完全匹配常用卧式注塑机的拉杆间距、开模行程参数，模架的总厚度、顶出行程都做了适配性设计，不需要额外改装设备就能直接上机使用。在设计思路上，这套16腔结构做了流道平衡优化，

　　从主浇道到各分流道的长度、截面尺寸完全一致，能保证射胶过程中塑料熔体同时填充进各个型腔，避免出现部分型腔填不满、部分型腔过保压的问题，保证同批次成型件的尺寸一致性。排气槽开设在型腔末端的分型面上，深度匹配塑料熔体的溢边值，既能顺利排出型腔内的空气，避免出现烧焦、缺料缺陷，又不会产生飞边增加后续修边的工作量。模具上的紧固件、导向件、弹性元件都采用标准件选型，后续生产过程中出现易损件磨损时，可以直接采购标准件快速更换，减少停机维修的时间成本。从实际生产用途来看，这类多腔模具适配的产品多为批量大、尺寸精度要求中等偏上的小型塑料件，相比单腔模具，生产效率能提升十余倍，单位产品的能耗、人工成本都能大幅降低。

　　结构设计中还考虑了生产过程中的操作便利性，吊环孔的位置设置在模架重心对应的端面，模具吊装上机时能保持平衡，避免吊装过程中磕碰损坏型腔表面；分型面的贴合面做了足够的承压面积设计，能承受长期合模锁模的压力，不会出现分型面塌陷导致的飞边问题。冷却回路的接口采用标准水嘴规格，能直接对接工厂常用的冷却水管道，不需要额外转换接头；模具的各块模板之间都做了撬模槽设计，后续拆模维护、清理型腔时可以方便地分开模板，不会因为模板贴合过紧导致拆模困难损伤模面。整套结构没有冗余的复杂设计，所有结构都围绕量产稳定性、加工便利性、维护便捷性展开，镶件采用单独加工后装入模框的形式，后续如果产品局部结构调整，只需要更换对应的镶件，不需要重新制作整套模架，能大幅降低产品迭代的模具改造成本。
