四芯防水汽车线束连接插接件结构

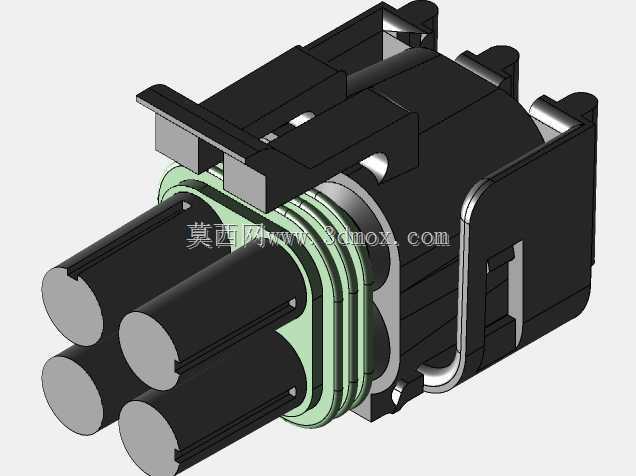

　　这款四芯车用插接件主要面向汽车低压线束回路的对接场景，在整车电气架构里承担动力回路、信号回路的可拆式连接功能，常见于发动机舱周边、车门线束对接、底盘传感器线束分线位置，需要在振动、温变、带液体飞溅的工况下保持稳定的电气导通性能，避免出现接触电阻过大、回路断路、相邻针脚短路的问题。从结构设计来看，主体采用黑色绝缘壳体作为承载基体，壳体外侧设置了弹性锁止卡扣结构，在公母端对插到位后卡扣会自动卡入对接端的锁止槽，不需要额外加装紧固件即可实现轴向防脱，日常整车维保过程中按压卡扣解锁舌片即可完成拔插操作，兼顾连接可靠性与拆装便捷性。插针端设置了四个圆形端子安装位，适配大线径的压接式铜端子，可承载10-25A的持续电流，能够满足车灯供电、

　　小型电机驱动、传感器信号传输等不同回路的载流需求，四个端子呈矩形排布，相邻端子之间设置了绝缘隔筋，即便端子压接处存在毛刺也不会出现针间击穿短路的问题。插接配合面处设置了多圈环形的绿色硅橡胶密封结构，在公母端对插到位后，密封圈会被均匀压缩在配合面之间，可实现IP67级别的防护效果，阻挡高压水枪冲洗、雨天行车飞溅的泥水、扬尘进入接触区域，避免金属端子出现氧化锈蚀、接触不良的问题。壳体外侧设置了导向滑槽，对插过程中会先通过滑槽完成径向定位，再引导端子精准进入对接插孔，避免出现端子歪折、插针弯损的问题，即便在整车装配线上盲操作也能快速完成对插，降低装配失误率。安装边界方面，这款插接件的整体外轮廓尺寸适配常规车用线束的布置空间，

　　尾部预留了线束波纹管的卡接位，可与标准车用波纹护管直接卡接，不需要额外缠绕胶带做过渡固定，护管卡接后可承受线束方向的拉扯力，避免线束摆动的应力直接作用在端子压接位置。壳体两侧设置了绑带固定位，在整车主线束上布置时可通过尼龙扎带将插接件固定在线束主干或者车身支架上，避免车辆行驶过程中插接件长期受振动出现松脱。从建模细节来看，所有的卡扣倒角、密封槽尺寸、端子安装孔位的公差都按照车用接插件的通用设计规范设置，锁止卡扣的厚度经过受力校核，在-40℃到125℃的工作温度区间内不会出现脆断，反复拔插寿命可满足整车全生命周期的使用需求，密封圈的压缩量控制在合理区间，既不会因为压缩量过大导致插拔力过高，也不会因为压缩量不足出现密封失效的问题。

　　这类插接件在设计时还考虑了防错装需求，壳体外侧的导向筋采用非对称布局，只有公母端的方向完全对应时才能完成对插，避免装配时出现针脚错位接反的问题，减少整车装配线的返修率。在实际选型应用中，这类四芯接插件多用于需要中等载流、对防护等级有要求的线束对接位置，相比单路接线端子，集成式的多芯结构可以减少线束上的接头数量，降低线路故障点，同时统一的插接接口也方便后续维保过程中的部件更换，不需要对线束做破线处理即可完成对应部件的拆装。
