车载线束对接用塑壳连接器结构

　　在整车线束的拓扑布局中，座舱与发动机舱的过渡区域、车门线束与车身主线束的对接点位，常年面临振动冲击、温湿度交变、泥水飞溅的复杂工况，这类对接点位不能采用裸露的端子压接方案，必须依靠带防护结构的塑壳连接器完成线束的导通与固定，本次涉及的这款接插件结构，正是针对小电流信号回路与中小功率供电路径的对接需求设计。从实际装车的工况来看，这类连接器通常布置在仪表台内侧、翼子板空腔、保险杠后方这类检修可达但日常处于封闭状态的区域，需要兼顾插合后的锁紧可靠性、端子的防退性能、以及装配过程中的操作便捷性，不能出现车辆行驶过程中因振动导致接插件松脱、端子退针引发的回路断路问题。

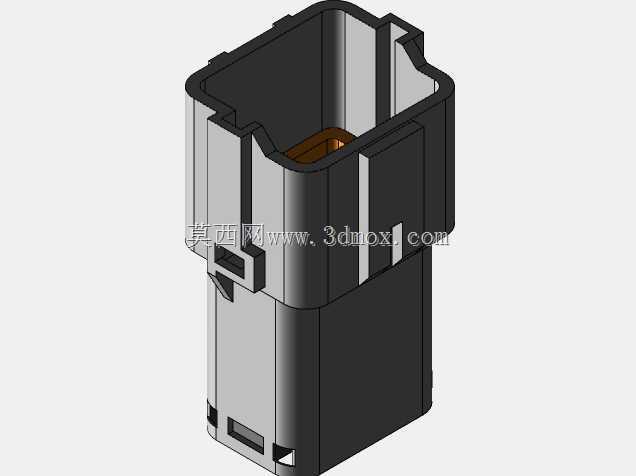

　　从结构设计的逻辑来看，这款连接器采用公母端对插的配合形式，塑壳主体采用耐温耐候的工程塑料注塑成型，外壳设置的多道加强筋一方面提升了塑壳本身的结构强度，避免装配过程中用力过大导致壳体开裂，另一方面加强筋形成的凹凸结构也能和对端塑壳的对应槽位形成配合，起到插合过程中的导向作用，避免插偏导致端子弯折。壳体侧面设置的弹性锁扣是整个结构的核心锁紧部件，锁扣的悬臂长度经过反复校核，既保证插合到位后能发出清晰的锁止反馈，让装配工人无需额外检查就能确认接插件插合到位，又能保证检修拆卸时不需要过大的按压力就能解锁，不会因为锁扣过硬导致拆卸时撬坏塑壳。

　　端子容纳腔的设计采用独立腔室结构，每个腔室对应一个压接好导线的端子，腔室内部设置有防退卡台，当端子从线束穿入端推入腔室到位后，卡台会卡在端子的弹性挂台位置，即使导线受到向外的拉扯力，端子也不会从腔室中脱出，避免出现退针导致的接触不良。腔室之间的隔离筋厚度经过优化，既保证不同电位的端子之间有足够的爬电距离，满足车载电气系统的绝缘要求，又不会因为隔离筋过厚导致整个接插件的外形尺寸过大，占用过多的布置空间。接插件的进线端设置有密封槽位，可以适配对应规格的橡胶防水圈，当接插件插合到位后，防水圈被压紧在两个塑壳的结合面之间，阻挡外界的水汽、灰尘进入端子接触区域，避免端子氧化锈蚀导致接触电阻升高。

　　从安装边界的角度来看，这款连接器的整体外形为近似方柱结构，外部没有突出的尖锐结构，在布置时只需要预留出手指按压锁扣的操作空间，以及线束弯曲的最小转弯半径即可，不需要额外设计复杂的安装固定支架，依靠线束本身的扎带固定就能满足振动工况下的固定要求。插合界面的端子排布采用不对称设计，从根源上避免了公母端插反的可能，装配过程中如果方向不对，接插件无法插合到位，能有效防呆，降低生产线的装配出错率。

　　在实际的三维建模过程中，这类连接器的建模重点在于配合尺寸的精准把控，锁扣的弹性变形量、腔室与端子的配合公差、插合面的导向斜度都需要和实际零件的尺寸保持一致，才能在整车线束的数字化装配过程中，准确模拟接插件的插合路径，检查是否存在和周边钣金、内饰件的干涉问题。很多初入行的结构工程师在做线束布置时，往往只关注接插件的最大外形尺寸，忽略了锁扣按压需要的操作空间、以及导线出线后的弯曲空间，导致实车装配时出现接插件插合困难、或者导线弯折角度过大长期使用后线芯断裂的问题，这类细节恰恰是车载连接器选型和建模过程中最需要关注的部分。另外，塑壳壁厚的均匀性也是设计时需要考量的点，壁厚不均会导致注塑过程中出现缩痕、翘曲，直接影响接插件的配合精度，这款连接器的壳体壁厚保持在均匀的1.5mm左右，加强筋的厚度不超过主壁厚的三分之二，能有效降低注塑成型的废品率，也能保证长期使用过程中塑壳不会因为内应力出现开裂。
