三孔插接式汽车线束连接器壳体

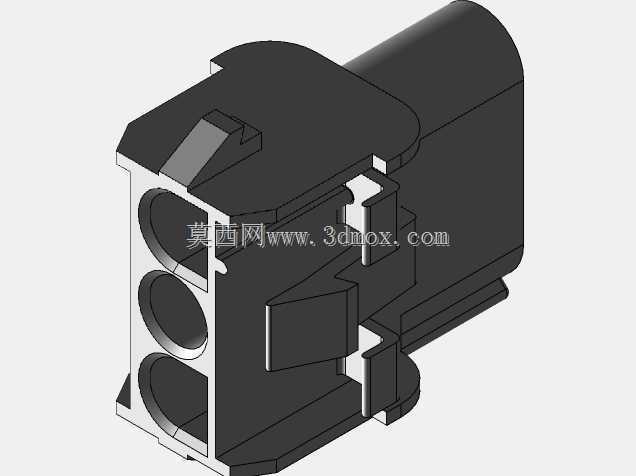

　　这款三孔插接式连接器壳体主要面向乘用车低压线束回路的对接场景，在整车电气架构里承担传感器供电、小功率执行器信号传输以及车灯支路线路转接的作用，常见于发动机舱外围线束、车门线束与车身主线束的分段对接位置，用来把三段独立导线的端子固定在同一插接界面内，实现公母端对插后的电路导通与机械锁止。从结构布局来看，壳体前端预留三个同轴圆形端子腔，腔体沿插接方向贯通，内壁设计有多层导向筋与端子防退卡扣位，装配时压接好导线的圆形母端子从壳体尾部送入腔体内，到位后卡扣会卡入端子肩部的限位槽，避免车辆行驶振动过程中端子后退松脱；三个腔体呈竖直等距排列，孔位间距经过匹配对应公端插针的中心距，对插时可自动校正微小装配偏差，降低插针弯针风险。

　　壳体侧部集成了弹性悬臂锁扣结构，锁扣根部做了减薄挠性槽，对插到位时锁钩会卡入配对公端壳体的锁止凸台，提供清晰的装配到位手感，后期检修拆卸时只需按压锁扣尾部即可解锁分离，无需额外工具。壳体背部延伸出圆柱形线束出线护套，护套外壁设计有多圈环形倒齿，装配橡胶防水栓或者波纹管时可形成轴向防滑定位，约束线束出线方向，避免导线在壳体根部反复弯折出现线芯断裂。壳体两侧设置有导向滑槽与楔形防错筋，和配对壳体对插时两侧滑槽先接触导向，保证孔位精准对齐，防错筋的不对称布局可以彻底杜绝反插、错插问题，总装线上操作工无需额外辨识方向即可快速完成装配。外形轮廓做了多处圆角过渡，没有尖锐棱角，既适配注塑成型时熔融塑料的充模流动路径，

　　也避免装配过程中割伤线束绝缘层与操作工人手部。安装边界方面，壳体主体宽度适配三孔端子的排布间距，整体高度覆盖三个腔体加上顶部锁扣的行程空间，轴向长度预留端子插入、锁止以及尾部导线弯折的冗余距离，在仪表台内侧、车门内饰板空腔这类布置空间紧凑的区域也能顺利安放；壳体侧面预留的扁平挂耳可配合扎带将连接器固定在车身钣金支架上，限制整车振动下连接器的晃动量，降低对接面的摩擦磨损。选材层面这类壳体一般采用增韧尼龙注塑成型，材料本身具备足够的刚性与抗冲击性能，可耐受发动机舱周边的温度波动，同时具备一定的绝缘性能，保障相邻端子之间的电气隔离。建模过程中需要重点保证端子腔内壁的配合尺寸、锁扣悬臂的挠性厚度以及导向筋的拔模斜度，

　　腔体内部的卡扣位置要和所选标准端子的尺寸完全匹配，锁扣的钩合量要控制在合理区间，既保证对插后的锁止保持力，又避免拆卸时锁扣断裂；壳体壁厚整体保持均匀，厚薄交接位置做渐变过渡，减少注塑成型后的缩痕与内应力，出线护套的环形齿尺寸要和配套橡胶件、波纹管的内径匹配，保证线束固定后的密封性与抗拉扯能力。在整车线束装配工位，这类连接器把零散的三路线路整合为一个独立对接接口，大幅减少线上单独接线的工序，出现线路故障时也可以直接断开连接器排查对应回路，不用剪断整条线束，售后维护效率明显提升。
