车用线束对接防水连接器结构

　　这款车用对接连接器主要服务于整车低压线束的中段连接场景，在商用车底盘、乘用车发动机舱、车灯线束、传感器线束以及改装车电气系统中都十分常见。它的核心作用不是单纯把两根导线接通，而是在振动、泥水、温差和维修拆装反复存在的环境里，让端子保持稳定接触，同时给对接界面提供机械定位、防误插约束和一定的防护能力。

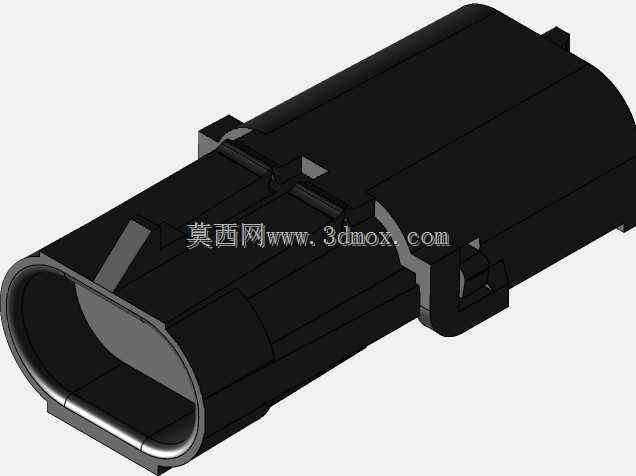

　　从结构上看，模型呈现的是长筒形塑料护套主体，一端为插接腔，用于与配对连接器对插；另一端为线缆出线侧，导线从尾部进入壳体后与内部端子压接。壳体外侧设置了弹性锁臂和加强筋，锁臂在两半连接器合入后卡入配对件的锁止台阶，防止车辆行驶中因振动导致松脱。侧面和顶部的凸台并非装饰特征，而是用于与扎带、固定支架或车身钣金卡扣配合，使连接器在装配后有明确的固定边界，避免线束悬空晃动。

　　设计这类零件时，首先要考虑端子排布和壳体壁厚之间的关系。连接器内部需要容纳金属端子、端子二次锁止件以及防水密封结构，因此外形虽然紧凑，但内腔不能只按外观拉伸处理。模型中筒身分段明显，靠近插接端的轮廓较宽，用于形成插接导向和密封面；中段收窄并布置锁止结构；尾部则根据线缆束径预留出线空间。这样的分段能够在保证强度的同时减少材料堆积，避免注塑成型时出现缩痕和翘曲。

　　插接入口处的圆角和导向斜面很关键。整车装配往往在工位节拍较高的条件下完成，工人无法像实验室操作那样缓慢对准。导向口需要在存在少量角度偏差时仍能把配对件导入正确位置，降低插接力峰值。壳体内部的防呆槽、键位和限位面则决定了不同回路的连接器不能错插，尤其在同一区域存在多个相似接插件时，防误插特征比外观识别更可靠。

　　防水型连接器的设计重点集中在对接面和出线端。对接端通常依靠环形密封筋或橡胶密封圈形成周向压缩，出线端则通过橡胶堵线件与导线外径配合，阻止水沿线缆芯线外侧渗入。建模时不能只建立黑色外壳的视觉形状，还应给密封件预留合理压缩量：压缩不足会失去防护效果，压缩过大又会造成插拔力升高、装配困难以及长期蠕变。筒身外侧的卡扣和凸缘也要考虑密封圈受压后的轴向力，确保锁止臂不会在密封反力作用下脱开。

　　安装边界方面，这类连接器一般不承受整车结构载荷，但会受到线束拉拽和周边件干涉的影响。布置时需要在插接方向预留手或工装的操作空间，不能把连接器紧贴钣金、管路或大束导线，否则维修时无法按压锁臂脱开。出线侧应保留一段平顺折弯半径，避免导线在护套尾部形成急弯；固定点距离连接器也不宜过远，否则振动会通过导线放大到端子根部。模型中的侧向凸台和背部加强结构，正是为了把这些装配约束转化为壳体上的具体特征。

　　从三维建模角度看，外形可以按照注塑件思路拆分为主体壳、锁止弹臂、导向口、尾部密封区和安装定位特征。主体适合用拔模方向明确的拉伸与切除特征建立，锁臂区域要体现薄壁弹性结构，根部圆角不能省略；加强筋则需控制厚度，通常小于主壁厚度，以降低成型缺陷。内腔不能简单抽壳，因为端子通道、锁止窗口和密封件安装槽的深度不同，需要按功能分区处理。

　　实际选型时，工程师会关注回路数、额定电流、导线线径、密封等级、插拔方向和固定方式。该类连接器虽然体积不大，但位于电气链路的界面位置，一旦接触不良，可能引发灯光、传感器、油泵或底盘附件信号中断。因此结构设计既要满足模具制造和自动化装配，也要兼顾售后检修。模型所呈现的长筒壳体、侧向锁扣、端部开口和外部加强筋，完整表达了车用线束对接连接器在防护、锁止、导向和安装固定方面的典型工程特征。
