车载高压交流牵引逆变控制装置

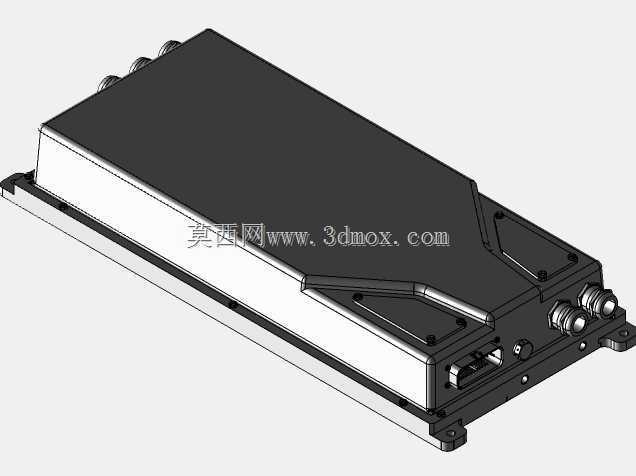

　　该装置面向新能源车辆电驱系统的动力转换环节，核心作用是把高压直流母线电能逆变为三相交流输出，驱动牵引电机完成车辆起步、加速、巡航与能量回馈等工况。整机采用扁平封闭式箱体布局，长宽高边界约为584mm、254mm、88mm，重量约16kg，适合在底盘、设备舱或动力舱内进行贴装布置。较薄的竖向高度有利于压缩整车Z向空间，较长的主体轮廓则可沿车架纵梁或设备安装面排布，周边需要预留高压连接器插拔、低压通讯接头检修以及冷却液管路走向空间。

　　从结构思路看，箱体被设计成承载、防护和散热一体化部件。上盖采用大面积平整面并配合局部加强筋，既提高薄板受压和抗振能力，也为内部功率模块提供稳定的安装基准。底部延伸出带孔安装耳，安装孔位置决定了整机与车架或支架的配合边界；建模时需要重点核对耳板间距、孔径、孔边距以及箱体底面与安装面之间的贴合关系，避免实装时出现螺栓干涉或支撑不足。端部集中布置多组圆形连接器，其中高压动力接头与低压信号接头在外观和位置上形成区分，便于装配时识别强电与弱电回路。

　　液冷方案是该类控制器持续输出能力的关键。箱体侧面和内部流道需要围绕功率器件发热区域组织冷却路径，使冷却液以较低流阻覆盖IGBT或功率模块、母排连接区以及温度敏感元件。外部管路接入位置靠近端部，有利于在整车布置中与水泵、散热器和其他冷却部件串联。结构设计时不能只关注外形，还应考虑管路接头的插拔角度、软管最小弯曲半径以及维护时的排液、排气空间。若冷却接口与车架梁、线束或相邻设备距离过近，后期装配会明显受限。

　　电气功能上，该控制器适配较高电压平台，工作电压可达到800V等级，峰值功率对应250kW，额定输出能力约130kW，输入电压范围覆盖约500V至800V。高电压、大功率特征要求箱体内部在爬电距离、电气间隙、绝缘隔离和母排固定方面留有充分余量。三维布置中，功率模块、直流输入母排、交流输出端子和控制板之间应形成清晰的强弱电分区；高压区尽量靠近动力连接器，减少大电流路径长度，低压控制区则应远离开关噪声源，并通过隔离板、接地结构和线束固定点降低干扰。

　　通讯接口采用CAN 2.0B，便于接入整车控制器、电池管理系统和电机控制系统。实际运行中，逆变器不仅执行扭矩和转速指令，还需要反馈温度、电压、电流、故障状态等信息，因此外部低压接插件的针脚定义、线束走向和防水密封都应在结构阶段同步考虑。端部接头区域通常承受泥水、盐雾和振动影响，壳体分型面、连接器法兰和固定螺钉位置需要形成连续防护，避免设备在车辆长期运行后出现渗水或接插件松动。

　　在整车应用中，这类逆变控制器常见于纯电动车辆、混合动力车辆以及农业装备的电驱改造场景。农业设备的工况更复杂，长时间低速大负荷、粉尘环境和强烈颠簸都会对壳体疲劳、连接器保持力和冷却系统可靠性提出更高要求。模型中可见的安装耳、加强筋、接头高度和外壳台阶，并不是单纯的外观造型，而是与制造工艺、密封路径、内部器件堆叠以及维修拆装直接相关。

　　建模评审时，可先以箱体底面为安装基准建立坐标，再检查顶部轮廓是否与上方覆盖件存在安全间隙；沿长度方向核对两端连接器外伸尺寸，沿宽度方向核对液冷接头和线束弯折空间，沿高度方向核对上盖螺钉、排气结构或标识区域是否被相邻部件遮挡。对于功率器件对应的壳体区域，应保证螺钉柱、加强筋和冷却流道壁厚之间过渡合理，既避免局部薄弱，也防止因壁厚突变带来加工缺陷。整机通过紧凑扁平形态、液冷散热结构和分区化接口布置，实现了高压大功率牵引控制设备在有限车载空间内的集成安装。
