车载纯正弦波逆变电压转换器结构

　　该结构面向车辆直流母线与交流用电设备之间的电能转换需求，核心任务是把车载直流电源逆变为稳定的220V交流输出，输出波形采用纯正弦波形式，以降低对敏感用电负载的谐波干扰。设备可服务于电动汽车、混合动力汽车以及农业装备等移动平台，在驻车作业、野外供电、车载工具驱动和交流附件取电等场景中承担电源接口作用。

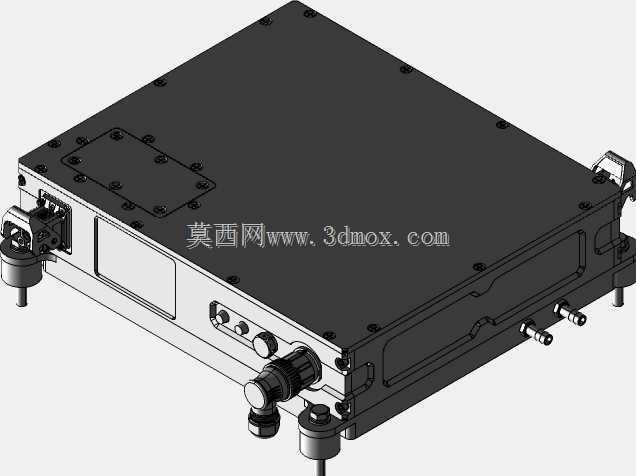

　　从整机布置看，产品采用扁平封闭式箱体，主体轮廓接近矩形，长宽高方向的安装边界约为342mm、90mm、91mm，适合布置在车架侧舱、设备舱底板或座椅下方等高度受限区域。箱体上盖为大面积平板结构，周圈布置紧固螺钉，既保证壳体密封和刚度，也便于内部功率模块、控制板、母排和绝缘组件的装配维护。底部及侧面预留支撑脚和固定结构，安装时可通过螺栓将整机锁定在承载面上，避免车辆振动引起松动或错位。

　　功率与热管理是这类逆变装置结构设计的重点。设备采用液体冷却方式，侧面可见冷却液管路接口，接口位置集中在一端，便于整车水管走向规划和快插接头布置。相比依靠壳体自然散热的方案，液冷结构能够把功率器件工作时产生的热量更直接地带离箱体，在持续输出和高环境温度条件下维持较稳定的工作温度。设计时需要关注接口伸出长度、管路弯曲半径以及接头与周边线束的安全间隙，防止装配后出现水管弯折、干涉或维护空间不足。

　　箱体端部集成了多种外接元件，包括主功率连接端口、信号连接器、旋钮或开关类操作件以及冷却接头。端口分区布置有利于区分强电回路和弱电信号，减少线束交叉。直流输入侧需要承载较大电流，结构上通常配合低阻母排、紧固端子和绝缘防护；交流输出侧则需考虑插座或线缆固定方式，保证插拔受力不直接传递到内部电路板。信号接口用于状态采集和控制通信，可接入整车CAN网络，实现启停、故障码、温度、电压和功率状态等信息交互。

　　该转换器额定功率等级约6kW，最大输出能力约7kW，输入侧对应较高的直流电压平台，输出侧为220V交流电。结构建模时，外壳壁厚、安装法兰、密封面、螺钉柱和加强筋都需要围绕重量与强度平衡展开。整机重量约14.88kg，单靠上盖或侧板承载并不合理，因此底部支撑点应与内部功率器件的主要质量分布相匹配，使振动载荷通过底座传递到车架，而不是集中在局部螺钉孔。

　　上盖表面的小盖板区域可作为检修或内部接线窗口使用，周围螺钉形成独立压紧边界，适合设置密封圈或绝缘挡板。侧面大面积封闭区域既起到防护作用，也为内部器件提供电磁屏蔽边界。对于车载应用而言，设备不仅要满足温度循环和湿热环境下的绝缘要求，还要耐受路面冲击、发动机或电机系统带来的振动，因此边角过渡、凸台高度和连接器补强位置都应避免应力集中。

　　在三维结构校核中，需要重点检查外部接口与整车包络的关系：冷却接头轴线方向应便于水管直插，电源连接器周围要保留手工接线和扳手操作空间，通信连接器应避免靠近强电输出端。箱体底部支脚的孔位决定了整车安装支架的设计，支架材料、厚度和焊接形式需结合整机重量进行强度评估。若设备安装在农业机械上，还应考虑泥尘、秸秆飞溅和高压冲洗等工况，对壳体防护等级和接头防护帽提出更高要求。

　　整体来看，该模型完整呈现了车载逆变电源的外部结构逻辑：扁平箱体提供空间利用率，端部集中接口完成电、液、信号连接，液冷系统支撑持续功率输出，CAN通信接口使其能够纳入整车控制体系。对于结构设计人员，可据此开展安装支架、线束走向、冷却管路和舱室布置校核；对于设备选型人员，则可从外形边界、重量、接口形式和功率等级判断其与移动装备平台的匹配程度。
