车载双通道高压直流电压转换装置

　　该装置面向新能源车辆高压储能系统与低压车载网络之间的能量耦合需求而设计，核心任务是把高压侧储能母线的电能稳定转换为24V车载网络可用的低压直流电源。它并不是实验室里的小型电源模块，而是按车辆、混合动力装备以及农业机械实际布置条件构建的独立功率箱体，可在有限舱位内承担持续供电、辅助系统供电和多回路电压分配工作。

　　从使用场景看，这类DC-DC转换装置常布置在动力舱、车架侧舱或设备集成舱内。高压储能装置输出的电压范围较宽，装置需要在350V至750V输入区间内维持稳定工作，同时向车载24V网络提供电能。车辆运行中，低压侧并不只服务于单一负载，照明、控制、泵类、仪表、通信节点以及执行机构都可能依赖该电源，因此双通道输出结构具有明显工程意义。模型中体现的两路输出分别覆盖22V至28.5V和11V至14V电压范围，可适配不同电压等级的车载用电设备，减少额外分散式电源模块的数量。

　　功率等级是结构设计的重要边界。装置最大输出能力达到7kW，额定功率为6kW，在封闭箱体内实现这一功率密度，热管理不能依赖简单自然散热。产品采用液体冷却方案，冷却回路与功率器件热路径结合，使IGBT、功率二极管、磁性元件、母线连接区等发热部位能够通过壳体和内部导热结构将热量传递至冷却液。对于结构工程师而言，这意味着外形不只是钣金包覆，还需要考虑冷却流道、密封边界、接头位置、耐压可靠性以及维护时的液体泄漏风险。液冷接口位于箱体端部区域，周边同时布置电气连接器，装配时应区分冷却管路和高压线束走向，避免交叉干涉。

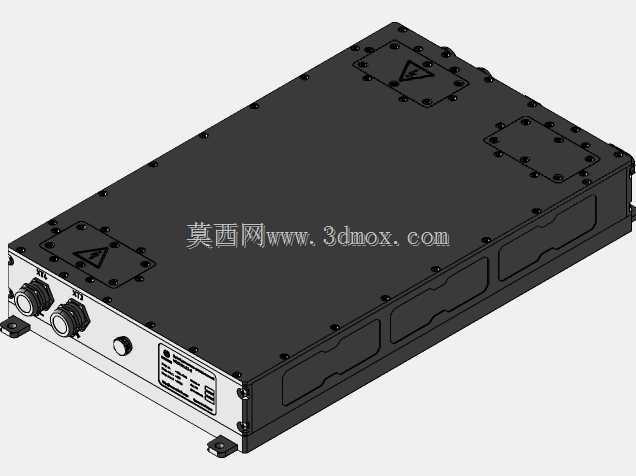

　　外形采用扁平矩形箱体方案，长宽高尺寸为540mm、332mm、85mm，重量约26.5kg。较低的高度适合安装在车架夹层、设备托盘或动力电池包附近的狭窄空间；较大的底面面积有利于固定和热传导，也便于在整车上通过减振支座形成稳定安装点。端部可见连接器、旋钮或堵头类元件以及标识铭牌，侧面设置加强筋和局部凹陷结构，上盖则通过多组紧固件与下箱体连接。这些细节在三维建模中不能简单省略，因为它们直接影响装配间隙、检修工具空间和密封面受力。

　　上盖表面有两处带警示符号的盖板区域，周围分布螺钉，通常对应内部维护、检测或电气隔离相关位置。高压设备外壳需要兼顾防护、刚度和可制造性，盖板周边的螺钉密度反映了密封与压紧要求。建模时应保证上盖、下箱体、端盖、连接器法兰和安装耳片之间的层级关系清楚，尤其要注意螺栓孔位、凸台高度、圆角过渡和壁厚一致性。若后续要用于工程出图或干涉检查，箱体棱边、安装脚、接头伸出长度以及标签区域都应保留真实尺度。

　　通信方面，装置配置CAN 2.0B接口，可接入车辆控制系统，实现工作状态、故障信息和电源管理相关数据交互。这使它不仅是能量变换硬件，也是整车电控架构中的可监测节点。结构布置上，通信接口与功率接口需要保持合理距离，低压信号连接器应避免紧贴高压母线输出端，以降低电磁干扰风险。端部多连接器并列设计有利于整车线束朝同一侧接入，但在实际装机时仍需预留插头弯曲半径和线束固定空间。

　　从设计思路上看，该产品把功率变换、冷却、密封、通信和机械安装集成在一个紧凑箱体内。箱体侧面的凹槽和加强结构既可以提升薄板壳体刚性，也能作为外观识别特征；底部和端部的安装结构需要承受车辆振动、冲击以及长期热胀冷缩。选型时，工程师除关注电压和功率参数外，还应核对安装面平面度、固定点间距、接头朝向、冷却管路插拔空间、整车绝缘距离以及维护拆卸方向。对于三维设计人员，该模型适合用于新能源车辆动力系统布置、车载电源舱校核、DC-DC设备外形匹配和电驱辅助系统集成参考。
