车载高压转24V直流电源变换器结构

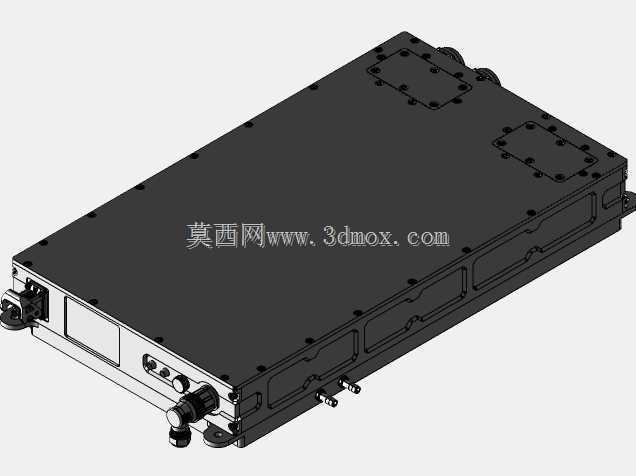

　　这套车载直流变换装置的结构建模，围绕新能源车辆高压储能回路与低压24V用电网络之间的能量衔接展开，整机采用扁平长箱体布局，外形边界控制在600mm×342mm×91mm区间，整备质量约30kg，适合在底盘侧舱、电驱总成旁或车架纵梁附近的狭长空间内布置。从整车装配角度看，这类变换器并不属于乘员舱内的装饰性电气部件，而是长期处于振动、温差、泥水飞溅与舱内热累积共同作用的动力域环境中，因此外壳在建模时保留了密集的周向紧固点、加强筋过渡和局部凸台，使箱体在轻量化铝板或型材框架基础上仍具备足够的抗弯、抗扭刚度。

　　设备的核心用途是把高压储能侧350V至750V范围的直流母线电压转换为稳定的24V车载网络电压，额定功率覆盖12kW量级。实际车辆运行中，高压电池输出电压会随SOC、充放电倍率和温度发生明显波动，而低压侧又要承载控制器、泵类、风扇、继电器、照明及各类辅助执行机构，变换器必须在宽输入范围内维持输出稳定。模型在接口区域体现了这一使用特征：端部设置高压动力接插件、低压信号接插件以及液冷管路接头，不同接口的位置避让关系清晰，便于线束走向规划和维修插拔。

　　冷却方式采用液体循环散热，这一点对结构布置影响很大。与自然散热或强迫风冷方案相比，液冷机型可以把功率器件、磁性元件和母线铜排产生的热量更快导入冷却回路，因而箱体能够做得更薄、功率密度更高。建模时可看到底面与侧面并非简单平板，而是结合密封面、安装脚位和接头区域形成连续承载结构；冷却接口靠近一端布置，有利于在整车侧统一连接水泵、散热器和膨胀罐回路，也减少软管跨舱缠绕。若在热设计阶段进一步展开，可依据该外形建立流道与壳体热传导模型，校核峰值功率、额定功率以及堵转类短时冲击负载下的结温裕度。

　　安装边界方面，600mm长度决定了它更适合沿车架方向铺设，而342mm宽度和91mm高度则为上下层叠设备预留了空间。箱体上盖多处螺钉阵列不仅用于盖板密封，也提示内部可能划分功率模块、控制板、EMI滤波和电感电容区。结构工程师在整车布置时需要重点关注三类间隙：其一是高压连接器与周边钣金、线束的安全爬电距离；其二是液冷接头插拔和软管弯曲半径所需的操作空间；其三是箱体底部安装面与车架支架之间的隔振、接地和公差补偿。模型端部的支耳、孔位和局部加厚区域可作为悬置软垫、接地螺栓和限位支架设计的参考。

　　从功能架构看，该装置并非单纯的功率硬件盒，还集成CAN 2.0B通信接口，能够接入整车控制网络。实际应用中，VCU或能源管理控制器可通过总线读取输入输出电压、电流、温度、故障码与工作状态，也可下发使能、功率限制或热降额指令。因此外壳上信号连接器与动力连接器分区域布置，有利于降低功率开关瞬态对通信链路的干扰。三维结构中若继续细化，可在内部加入控制板安装柱、屏蔽隔板、线束卡扣和接地铜排，使强弱电回路在空间上形成明确隔离。

　　该类变换器常见于纯电重卡、混动客车、工程机械、农业装备以及特种作业车辆。以农机或矿卡为例，车辆既存在高压主驱和储能系统，又保留大量24V低压负载，传统低压发电机难以覆盖高压平台的取电需求，DC-DC便成为高压电池向低压电池补能、向整车低压电器供电的关键节点。在混动设备上，它还需与发动机、发电机、DCDC配电盒和整车热管理系统协同工作，工况包含怠速待机、低速大扭矩、持续作业和能量回收等多种模式。

　　建模表达上，作品突出了箱体外形、连接器方位、盖板分区、安装支耳和液冷接口等关键结构，没有被内部电子细节掩盖整机布置价值。对于选型工程师，它可用于校核舱室包络、支架跨度和接口朝向；对于结构设计人员，它提供了功率电子设备在车载振动环境下的典型壳体思路；对于三维建模从业者，则可在此基础上继续拆解内部模块、建立紧固件层级、补充密封垫与悬置件，从而形成更完整的车载电源系统装配方案。
