卷对卷冲裁一体机结构设计方案

　　在柔性膜材、薄金属带材的精密加工场景中，卷对卷连续冲裁是提升加工效率、降低人工干预的核心工艺路径，这款冲裁一体机正是针对覆盖膜、屏蔽膜、FPC、PP膜、铜箔、银箔这类薄型卷材的连续冲切需求开发。设备整体采用立式框架布局，底部为一体式焊接机架，预留了水平调节脚轮安装位，安装时无需额外浇筑地基，仅需在平整硬化地面完成水平校准即可固定，整体占地宽度控制在1.2米以内，深度约1.1米，整机高度2.3米，适配常规层高3米以上的工业车间布局，顶部预留了起重吊环，方便产线布局调整时的整体吊装移位。

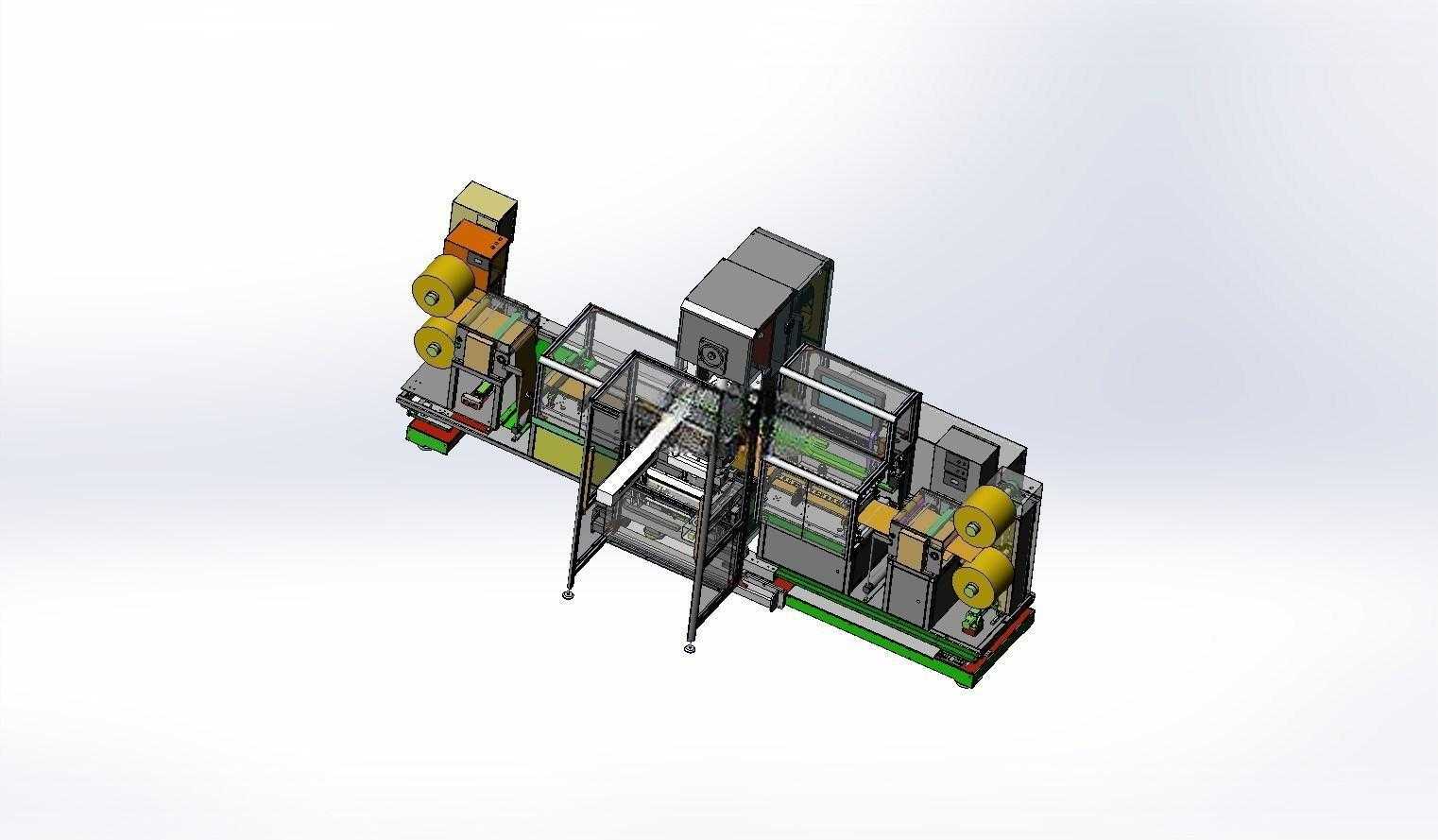

　　从功能模块划分来看，设备从卷材输入端到成品输出端依次设置了卷材上料机构、自动对位平台、冲裁执行机构、自动收料接料机构。卷材上料机构采用气胀轴装夹料卷，适配幅宽300mm以内、卷径最大400mm的卷材，自带张力闭环控制，可根据不同材质的拉伸特性调整放料张力，避免薄型膜材拉扯变形、铜箔银箔出现褶皱的问题。自动对位平台搭载视觉对位组件，可实时捕捉卷材上的定位Mark点，调整平台XY向及旋转角度的偏移，对位精度控制在±0.02mm以内，解决卷材走料过程中的累计偏移问题，保证冲切位置的一致性。

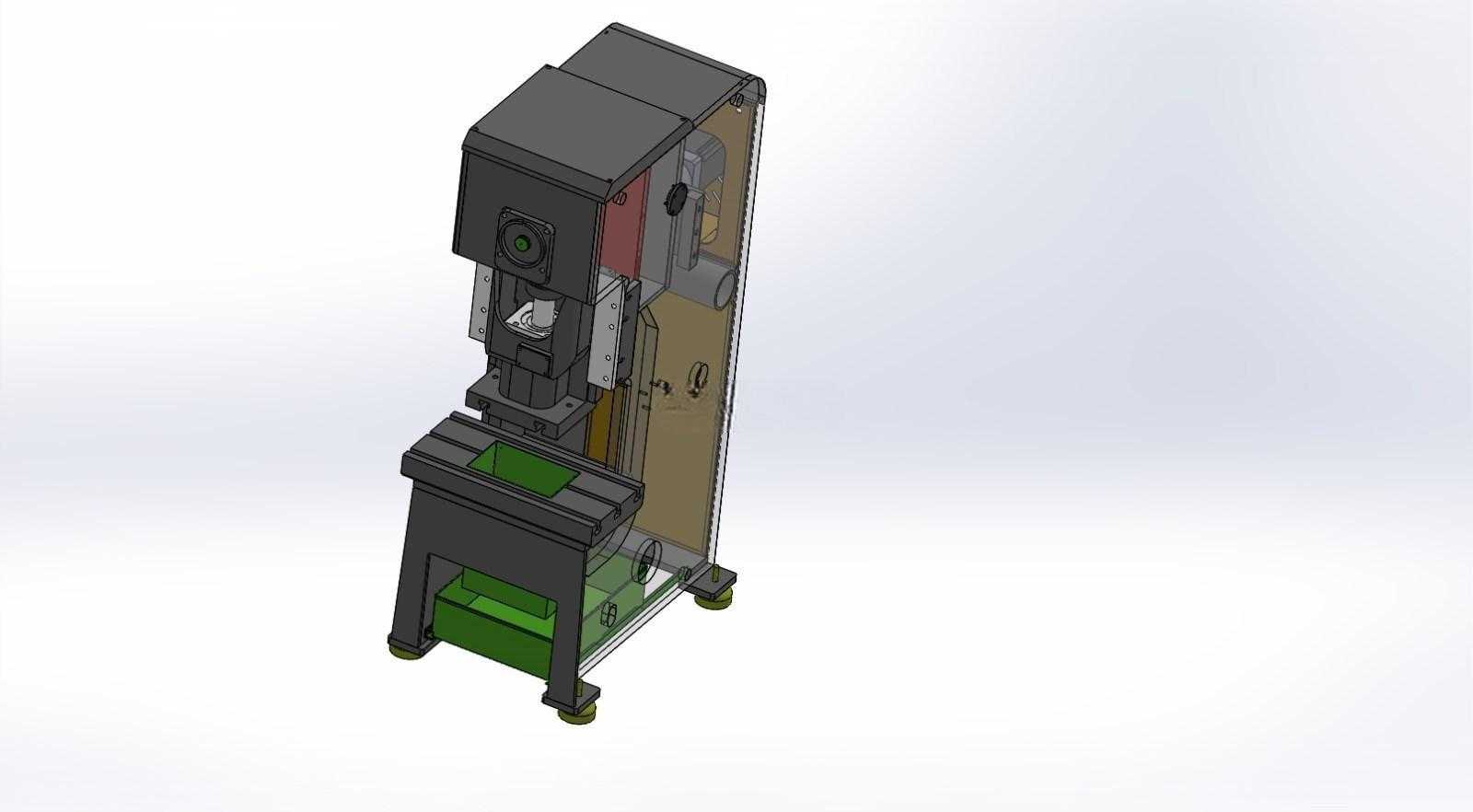

　　冲裁执行机构采用高速精密曲柄滑块结构，滑块行程可调，适配0.05mm到2mm厚度的各类卷材冲切，冲裁频率最高可达120次/分钟，滑块导轨采用加长型矩形导轨，配合集中润滑系统，长期运行下的冲裁重复精度可稳定保持在±0.01mm，冲头安装位预留了快换接口，可根据不同产品的冲切需求快速更换模具，换模时间控制在15分钟以内。自动收料接料机构采用分区接料设计，成品与废料自动分离，成品通过输送带输送至收料盒，边角废料通过侧边的废料通道自动收卷，无需人工频繁清理工位。

　　设计过程中重点考虑了多机看管的需求，整机操作逻辑集成在前端触控面板内，参数设置完成后可实现连续无人化运行，设备自带缺料、张力异常、对位失败、冲裁过载等多重报警机制，异常触发时自动停机并在面板显示故障位置，单人可同时看管3-5台设备，大幅降低人工成本。所有结构件的安装孔位、配合公差均经过实际量产验证，三维模型中完整包含了各部件的装配关系、标准件选型参数，可直接用于工程出图、BOM清单整理，适配现有量产产线的布局改造需求，也可作为同类卷对卷加工设备的设计参考框架，针对不同材质的冲切需求，仅需调整冲裁力参数、更换对应模具即可快速适配新的加工场景。
