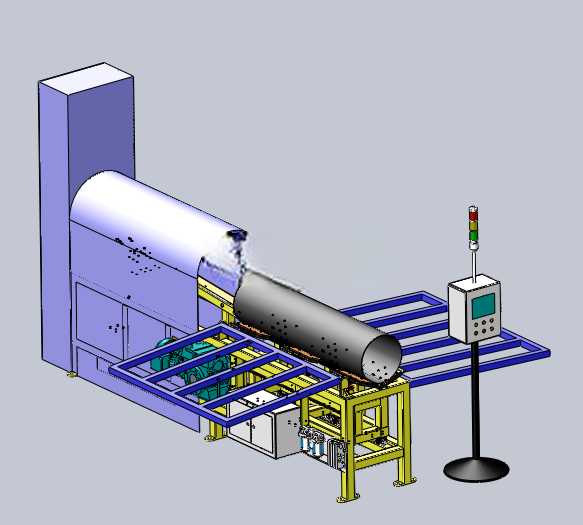

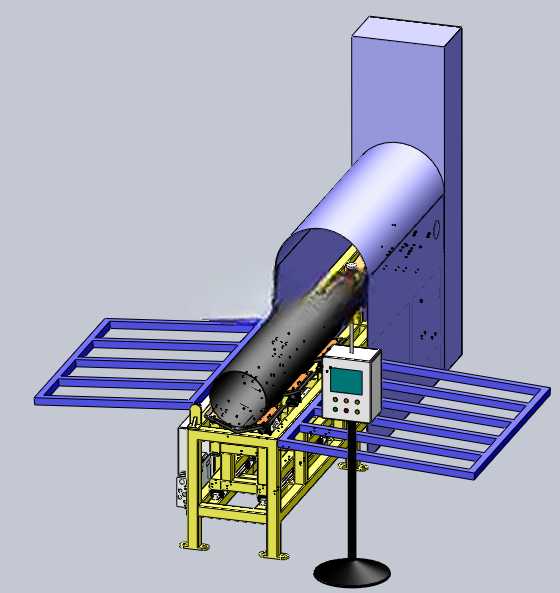

热水器筒体长焊缝自动打磨设备结构

　　在热水器内胆筒体的量产加工环节，直焊缝的焊后打磨一直是制约产线节拍与成品一致性的关键工序，传统人工手持角磨机打磨的方式，不仅存在打磨纹路不均、焊缝余高去除量难控的问题，打磨产生的金属粉尘还会直接影响作业人员职业健康，这款长焊缝打磨设备正是针对该类圆柱筒体直焊缝加工场景开发的专用加工装备。设备整体采用落地式钢结构焊接床身作为承载基体，床身主体通过矩形钢管拼焊后经去应力退火处理，避免长期承载交变载荷出现结构形变，安装时需预留床身侧边驱动电机的检修空间，以及端部三色警示灯的竖向安装高度，整体占地边界可适配常规12米长标准车间工位布局，无需额外深挖设备基础，通过膨胀螺栓即可完成地面固定。

　　设备配置的自动上下料机构采用辊道输送配合侧向推料定位的结构，可适配不同直径规格的热水器筒体上料，上料后复合胎具会自动完成筒体的周向抱紧与轴向定位，确保待打磨的直焊缝精准对准打磨头进给路径，压装装置会在打磨作业启动前将筒体两端轴向锁止，避免打磨过程中筒体出现周向转动或轴向窜动，保证焊缝打磨轨迹的直线度。打磨执行单元采用横向伺服进给模组搭载浮动打磨头的结构，可根据焊缝余高的实际波动自动调整打磨进给压力，避免出现过磨伤及筒体基材、或欠磨残留焊瘤的问题，打磨头的进给速度可根据筒体板材厚度、焊缝余高参数做对应调整，适配0.8-3mm壁厚的不锈钢、搪瓷内胆基材筒体加工。设备的驱动单元布置在床身侧下方，

　　通过减速机将动力传递至输送辊道与打磨进给模组，传动链路做了全封闭护罩防护，避免打磨产生的金属碎屑进入传动副造成磨损，床身中部设置的电气控制柜集成了设备全流程动作的逻辑控制单元，可实现上料、定位、压装、打磨、下料全流程的自动循环作业，无需人工干预打磨过程，单工位加工节拍可稳定控制在2分钟每件以内，打磨后的焊缝余高可控制在0.1mm以内，表面粗糙度满足后续搪瓷喷涂或抛光工序的前置要求。整套设备的结构设计充分考虑了产线对接的兼容性，可直接接入热水器筒体加工的前道焊接工序、后道表面处理工序的输送链路，无需额外增设中转工位，床身底部预留的排屑口可直接对接车间集中排屑系统，减少日常清理维护的工作量。
