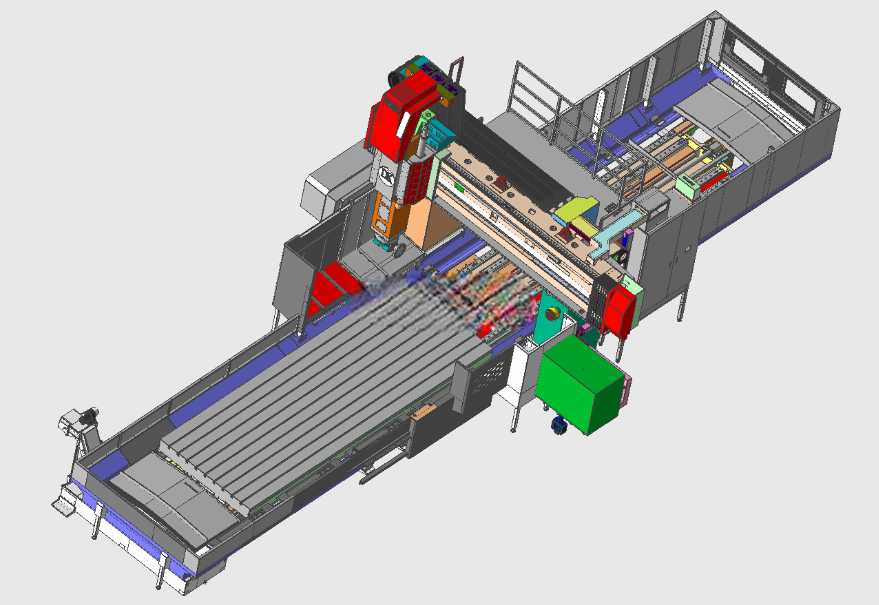

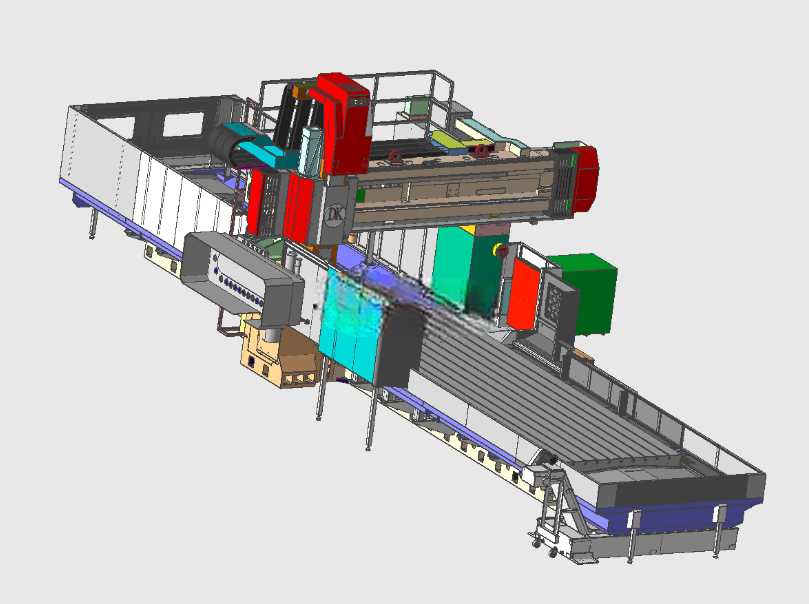

中大型龙门式数控双立柱加工中心结构

　　该设备属于中大型龙门加工范畴，主要面向大型结构件、重型模具、长尺寸板材类工件的铣削、镗削、钻削、攻丝等多工序复合加工场景，常见于重型机械制造、轨道交通构件加工、大型模具生产、风电零部件加工等对大行程、高刚性加工有需求的工业场景，可一次装夹完成工件多面加工，减少多次装夹带来的定位误差，提升大尺寸工件的加工精度与生产效率。

　　外防护钣金采用半罩式四周安装结构，这种设计并非全封闭结构，在保障加工区域切削液飞溅防护、铁屑阻隔的基础上，预留了上下工件的开放操作空间，操作人员可从设备正面及侧面便捷完成重型工件的吊装、装夹与找正作业，无需拆卸大面积防护结构，适配车间内天车吊装重型工件的常规作业流程。防护钣金的设计充分考虑了日常维护的便利性，各检修门位置对应设备内部的主轴单元、传动机构、润滑点位，日常点检、易损件更换时可直接打开对应检修门操作，无需整体拆解防护结构。

　　设备配套的水箱与链板式排屑机适配，排屑机沿床身长度方向布置，可将加工过程中产生的铁屑持续输送至设备端部的集屑车，切削液经过水箱内的多级过滤后重新泵入加工区域循环使用，减少切削液损耗，同时避免铁屑堆积在床身导轨面造成导轨磨损、精度损失。拖链采用两侧安装布局，分别承载主轴动力线缆、信号控制线、切削液管路、润滑管路，两侧布置的方式可将不同功能的管线分仓布设，减少管线之间的相互摩擦干扰，延长管线使用寿命，同时避免拖链集中布置带来的走线杂乱、维护不便问题，拖链的弯曲半径、安装高度均经过匹配计算，在全行程移动过程中不会与周边结构产生干涉。

　　整体结构设计以高刚性为核心，双立柱结构配合横梁的刚性连接，可有效抵消主轴重切削时产生的切削振动，保障大切削量加工时的刀具稳定性，提升工件表面加工质量。设备安装边界充分考虑车间布局需求，床身底部的调平地脚布置对应基础承重点位，安装时需按照设备重量分布做对应的混凝土地基处理，预留足够的操作空间、工件吊装空间以及维护通道，水箱、排屑机的外接接口位置统一布置在设备侧方，方便车间管线对接。外罩钣金的各拼接处做了密封处理，可有效阻挡切削液雾气外溢，改善车间作业环境，操作面板的安装位置符合人体工程学，操作人员站在设备正面即可完成程序输入、加工状态监控、参数调整等操作，无需频繁移动位置。
