汽车发动机缸体装配扭力检测生产线

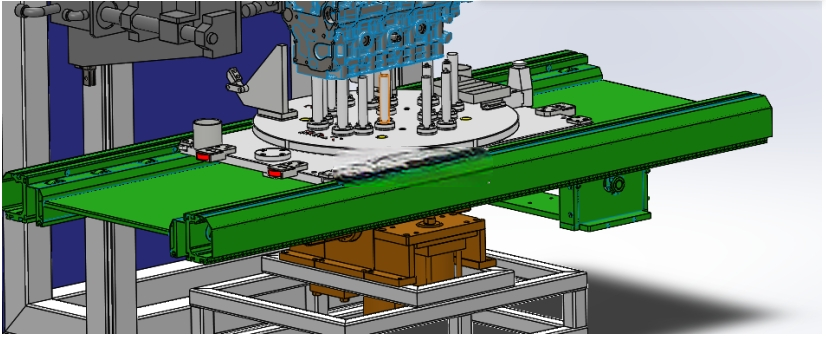

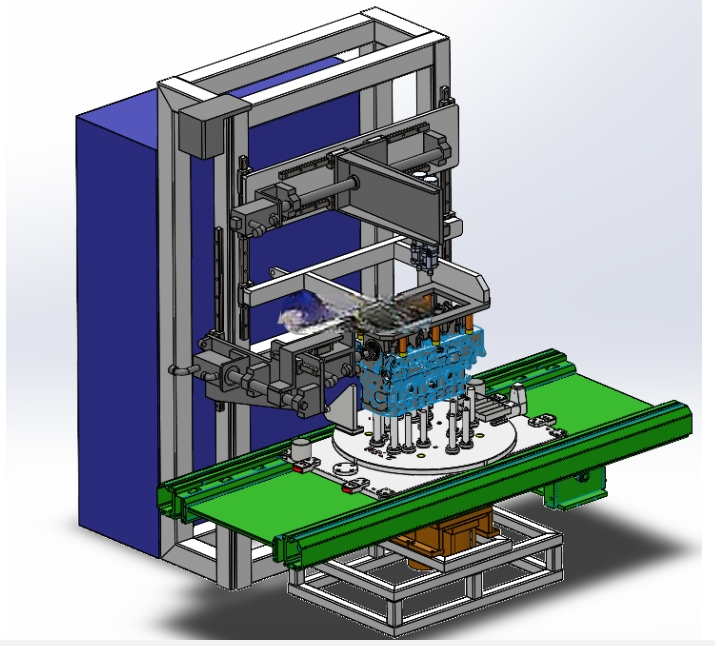

　　这套设备面向汽车动力总成制造环节的缸体装配工序，适配乘用车、商用车发动机缸体的线上装配与质量检测需求，可直接嵌入缸体加工线末端的装配工段，替代传统人工拧紧+事后扭力抽检的作业模式，解决人工操作扭力一致性差、漏拧错拧无法实时追溯、检测效率跟不上产线节拍的痛点。设备整体采用框架式立式结构搭配倍速链输送段，主体安装框架采用型钢焊接后加工安装基准面，整体占地长度约4.2米，宽度约1.8米，主体框架高度约2.7米，输送线工作面高度适配常规车间0.75米的作业基准，安装时需在地面预留M16膨胀螺栓固定点位，周边预留0.8米以上的维护通道，后侧需预留电气柜安装与走线空间。输送段采用绿色倍速链结构，配套专用工装托盘承载缸体，

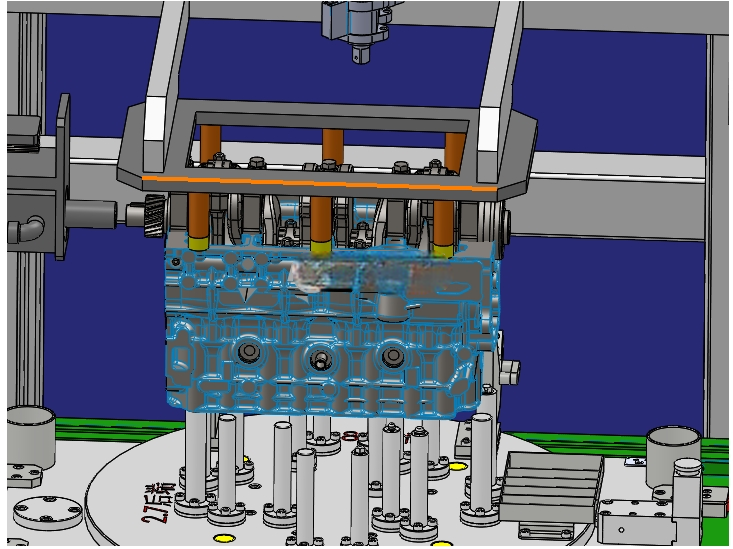

　　托盘设置定位销孔与缸体工艺基准匹配，避免输送过程中缸体移位；当托盘携带缸体运行至拧紧工位时，下方的顶升定位机构会升起，通过定位销插入托盘定位孔完成精准定位，将缸体抬离输送链面，消除输送链间隙对拧紧精度的影响。拧紧机构采用多轴模块化设计，可根据缸体螺栓分布位置调整轴间距，适配不同型号缸体的拧紧需求，拧紧轴自带扭力实时反馈模块，拧紧过程中可实时采集每颗螺栓的拧紧扭力值，当扭力超出工艺设定上下限时会立即触发报警，将不合格品信息同步至产线MES系统，避免不合格件流向下一工序。设备的龙门架部分采用线性导轨搭配伺服驱动实现拧紧机构的X、Z向移动，可覆盖缸体顶面所有螺栓点位，移动重复定位精度控制在±0.05mm以内，保证拧紧套筒与螺栓的同轴度，

　　避免拧花螺栓头部。设计过程中优先考虑了工序兼容性，顶升机构的行程、拧紧轴的排布都预留了调整余量，可通过更换托盘、调整拧紧轴位置适配3-4款不同排量的缸体生产需求，减少产线换型的改造工作量；同时在拧紧工位周边设置了安全光栅，人员误入作业区域时设备会立即暂停动作，保障作业安全。整套设备的节拍可匹配主流发动机装配线30秒/件的生产要求，拧紧数据可全程存储追溯，满足汽车行业IATF16949质量体系的追溯要求，相比人工作业可将螺栓拧紧不良率降低90%以上，同时减少3名作业人员的配置。
