双立柱式工业油脂加注作业设备结构

　　在汽车零部件装配、电梯曳引机组装、输送线辊筒维护、轴承预装注脂、港口机械铰点保养、洗衣机离合器装配、五金工具组装、电动工具齿轮润滑、风电部件预润滑等多类生产与运维场景中，油脂加注是直接影响部件使用寿命、运行稳定性的核心工序，传统人工手动注脂存在注脂量偏差大、涂布不均、工位适配性差、大容积脂桶换料效率低等问题，双立柱结构的油脂加注设备正是针对这类痛点完成的结构设计。

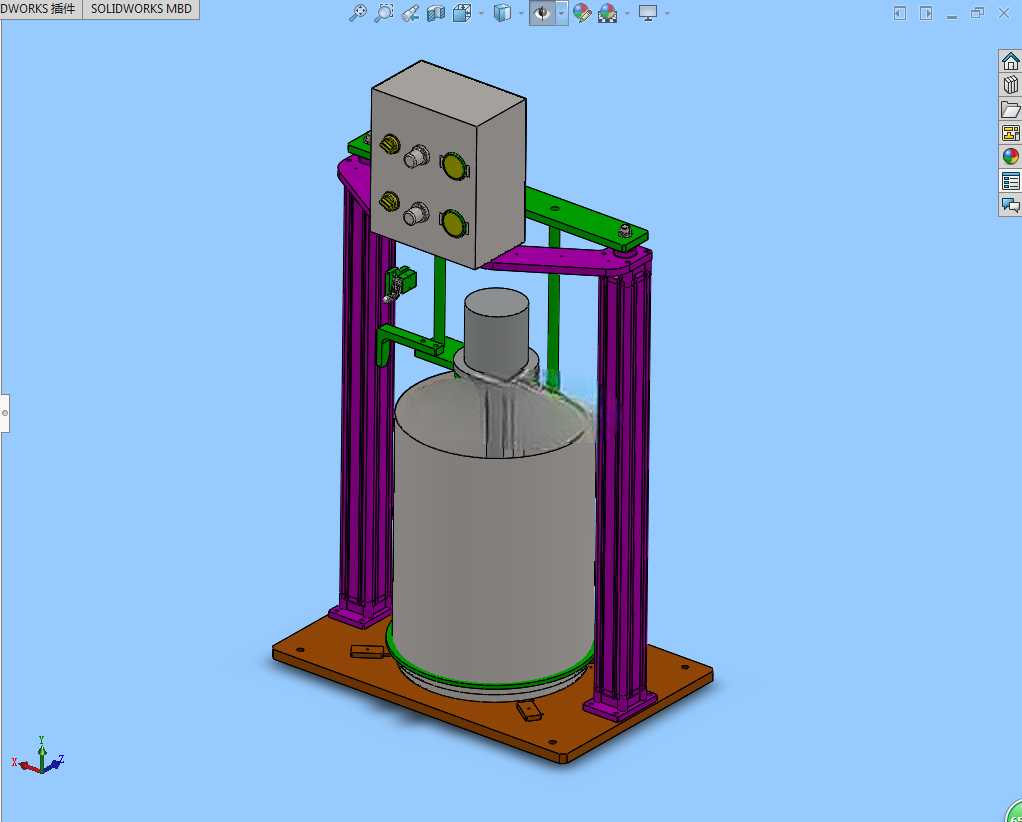

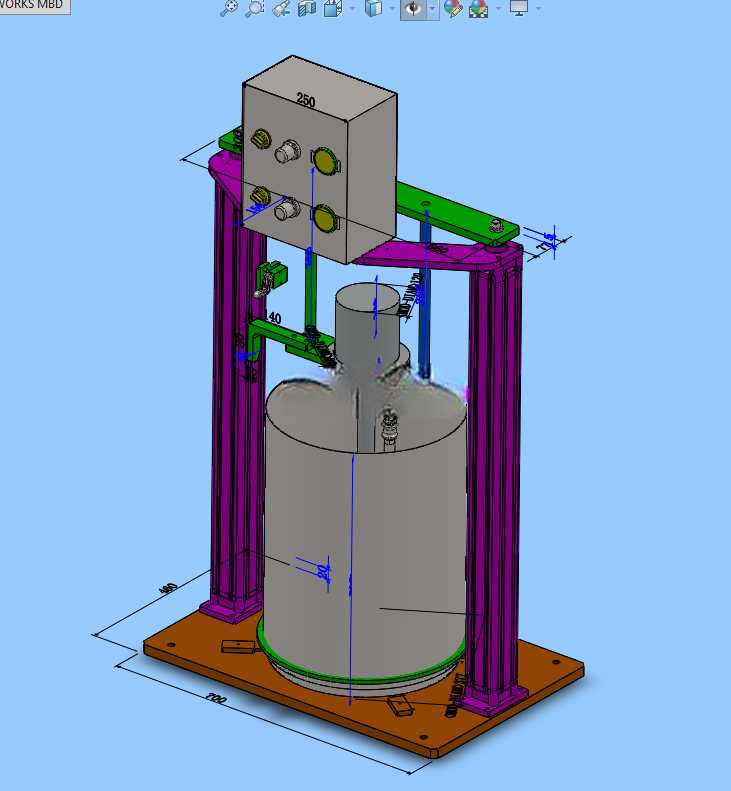

　　从结构布局来看，设备采用底部安装底板作为承载基准，底板开设多组标准安装孔位，可直接固定在车间混凝土地面或者生产线工位的钢制机架上，安装时需预留底板周边至少300mm的操作与维护空间，设备整体占地宽度约1200mm、深度约900mm，整体作业高度约1800mm，适配常规200L标准工业润滑脂桶的放置与取用，无需额外定制储脂容器。两根对称布置的紫色立柱作为整机的竖向承载构件，采用矩形钢型材加工而成，立柱与底板之间通过螺栓组刚性连接，保证压脂作业过程中结构无侧向晃动，立柱内侧设置导向槽，为上部压脂横梁的上下移动提供精准导向，避免压盘偏斜导致的脂桶密封失效、空气混入脂路的问题。

　　上部绿色横梁为压脂机构的安装载体，横梁上搭载驱动压盘升降的动力组件，压盘尺寸与标准脂桶内径匹配，压盘外圈设置耐油橡胶密封圈，下行过程中可完全贴合脂桶内壁，将桶内油脂持续稳定压送至注脂管路，压盘上设置的排气结构可在初次压脂时排出盘下空气，避免注脂过程中出现断脂、气堵问题。横梁侧方安装的注脂阀组可根据不同工位的注脂需求，调节注脂压力与单次注脂量，适配从微型轴承几克注脂到大型机械铰点上百克注脂的不同工艺要求。设备顶部的灰色箱体为电控与气动控制集成舱，内部集成压力调节阀、电磁阀、控制器件，箱体采用密封式设计，可适配车间多尘、存在少量油污的作业环境，避免杂物进入控制元件导致的设备故障。

　　设计过程中重点考量了换桶操作的便捷性，压盘上行至最高位置时，底部距离底板的高度大于标准脂桶的总高度，可直接通过手动液压车完成满桶推入、空桶移出的操作，无需额外吊装设备，单名操作人员即可在5分钟内完成换桶作业，大幅减少换料停机时间。两根立柱的对称受力结构可抵消压脂过程中产生的偏载力矩，相比单立柱注脂机，结构刚性提升40%以上，长期高压作业下不会出现立柱变形、横梁卡滞的问题。注脂管路采用快插式耐高压油管连接，可根据不同的作业场景更换不同规格的注脂枪头，适配平面涂布、轴承内腔注脂、销轴油嘴注脂等多种作业形式。

　　在安装边界校核上，设备顶部控制舱的后侧预留气源与电源接口，安装时需在设备后方预留200mm的管线排布空间，避免管线过度弯折影响气路通畅；设备正面为操作区域，无需额外设置防护栏，操作人员可站在设备正前方完成注脂操作、参数调节、换桶等全部作业动作。整体结构没有冗余的装饰性构件，所有型材、板材、标准件均采用工业通用规格，后期维护更换配件无需定制，可直接从标准五金渠道采购，降低设备全生命周期的使用成本。针对不同行业的注脂工艺差异，该结构预留了定量注脂控制器、加热模块的安装位置，在低温环境下使用时可加装脂桶加热套，保证低温工况下油脂的流动性，注脂压力波动范围控制在±5%以内，满足高精度注脂工位的工艺要求。
