可编辑移动式真空负压站整机结构设计

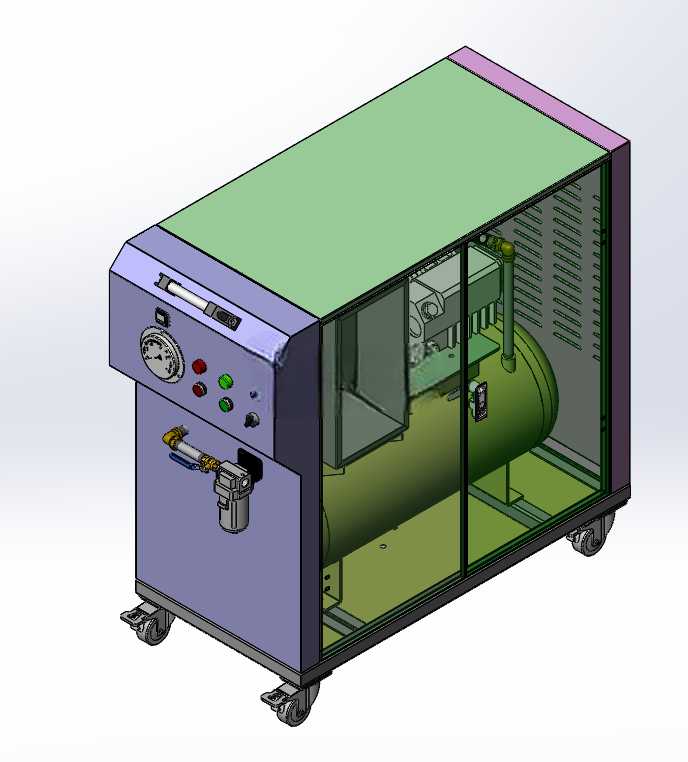

　　这款真空负压站的三维结构设计，核心面向工业生产场景中需要稳定负压气源的作业环节，常见于电子元器件吸附搬运、小型工装夹具负压装夹、实验室真空抽滤、包装行业抽真空封口等对负压稳定性有明确要求的工位，区别于大型集中式负压供气系统，该款设备采用集成式柜体设计，可独立部署在单工位或小范围作业区域，无需铺设长距离负压管路，减少管路沿程压力损失。从功能配置来看，设备集成了真空发生单元、储气稳压单元、过滤净化单元、压力检测单元与控制操作单元，正面配置的真空压力表可实时显示系统负压值，操作人员可直观判断当前供气压力是否满足工艺要求，不同颜色的操作按钮分别对应电源启动、停止、故障复位等功能，状态指示灯可反馈设备运行、故障、待机等不同工况，

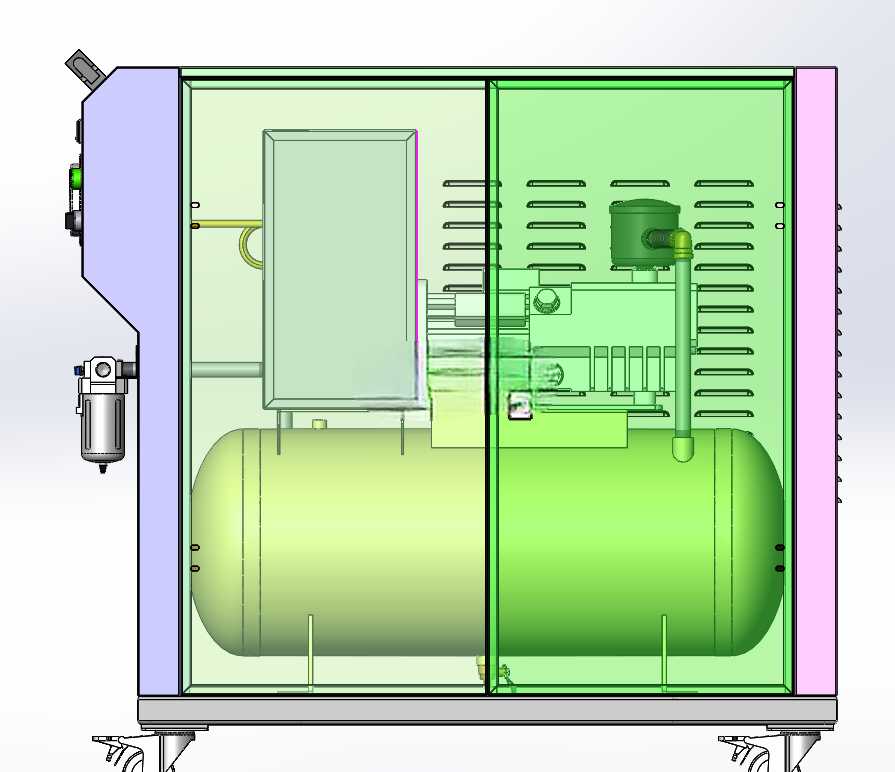

　　下部透明视窗区域可直观观察内置过滤器的积液与杂质附着情况，方便运维人员及时做排污、滤芯更换等维护操作。设计阶段优先考虑了设备的移动部署需求，柜体底部配置了带刹车的万向脚轮，可根据产线调整需求灵活推移位置，顶部加装的提手结构方便短距离抬运移位，柜体侧面预留了散热格栅结构，避免内置真空泵长时间运行出现过热问题，柜体的安装边界充分考虑了车间常规工位的占地空间，整体宽度控制在单人工位可容纳的尺寸范围内，不会占用过多操作空间。气路设计上遵循气动系统设计规范，在真空泵与出气端之间设置了真空过滤器，可拦截抽吸气流中的粉尘、液态杂质，避免杂质进入真空泵造成磨损，储气罐的容积匹配单工位常规用气量，可在真空泵间歇启停阶段维持稳定的负压输出，

　　减少真空泵频繁启动的频次，延长设备使用寿命，截止阀设置在维护段，方便更换滤芯、检修管路时切断气路，无需排空整个系统的负压。所有结构零件均做了参数化建模处理，标准件均标注了对应规格代号，设计人员可根据实际使用场景的用气量、负压值要求，调整真空泵功率、储气罐容积、过滤器精度等参数，快速衍生出适配不同工况的定制化负压站结构，柜体的钣金结构也预留了拓展安装位，可根据需求加装真空调节阀、负压传感器、自动排水组件等拓展功能部件。
