烟花烟草纸管自动化卷制成套设备结构

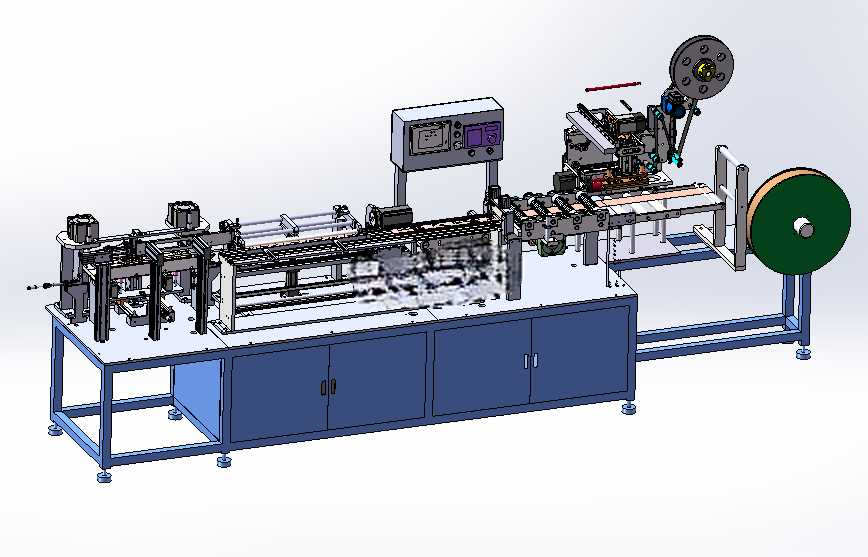

　　在民用烟花生产、烟草滤嘴卷接配套的纸管加工场景中，纸管的卷制精度、成型一致性直接影响后续工序的装配适配性，传统半人工卷管设备依赖人工穿纸、定长裁切，不仅生产节拍难以匹配高速产线需求，还容易出现纸管接缝错位、管壁松紧不均、端口裁切毛边等问题，这套卷管设备的结构设计正是针对这类痛点展开。整套设备采用长条形机架布局，底部采用方通焊接框架搭配可调脚杯，安装时可根据车间地面平整度调节水平，机架总长度适配常规12米标准车间工位排布，宽度控制在1.2米以内，预留出侧边操作维护的通行空间，底部框架预留电气柜、气动元件的安装舱位，走线路径沿机架型材内腔布置，避免生产过程中纸屑堆积造成线路磨损。设备从入料端到出料端依次排布放卷、送料、导纸、卷绕、

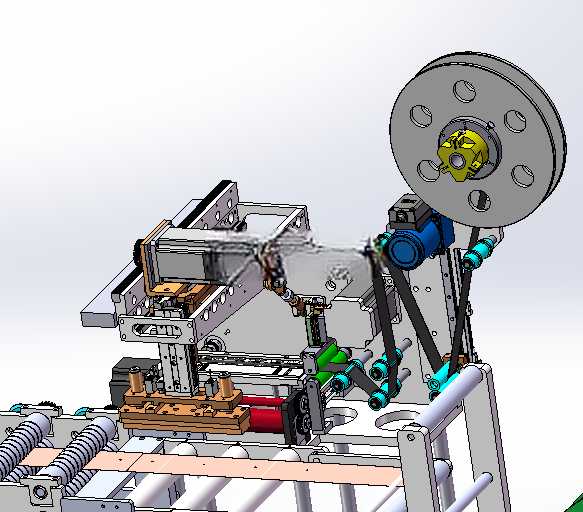

　　切刀几个核心单元，放卷机构采用气胀轴搭配磁粉制动结构，可适配不同幅宽、不同厚度的原纸卷，放卷过程中通过摆辊实时检测纸带张力，自动调整放卷转速，避免纸带拉断或松垮褶皱；送料机构采用伺服驱动的压辊组，配合可调节的导向挡边，能根据目标纸管的管径参数调整送料长度，送料精度控制在±0.5mm以内，保证每段纸管的用料长度一致。导纸机构设置多组可调角度的导纸板，表面做硬质阳极氧化处理降低摩擦阻力，纸带经过导纸机构时可自动抚平褶皱，调整进入卷绕机构的切入角度，确保纸带能平整贴合在卷绕芯轴上；卷绕机构采用多轴同步卷绕结构，卷绕过程中压辊持续施加稳定压力，让纸管每层纸带粘接紧密，管壁厚度均匀，不会出现局部鼓包或松脱的情况，

　　卷绕完成后切刀装置采用高速旋转的锯齿刀片，配合定长触发信号，在纸管持续转动的状态下完成裁切，切口平整无毛刺，不需要后续二次修边处理。设计过程中对各机构的运动时序做了同步校验，放卷、送料、卷绕、裁切的动作通过伺服系统做电子凸轮匹配，避免动作干涉，各运动副的位置都预留了调节余量，可适配一定范围内不同管径、不同长度的纸管生产需求，机架上的所有外露运动部件都设置了可拆卸的安全防护罩，既满足生产安全防护要求，也方便日常清理纸屑、维护易损部件。
