2.5mm铜箔线材自动焊接加工设备

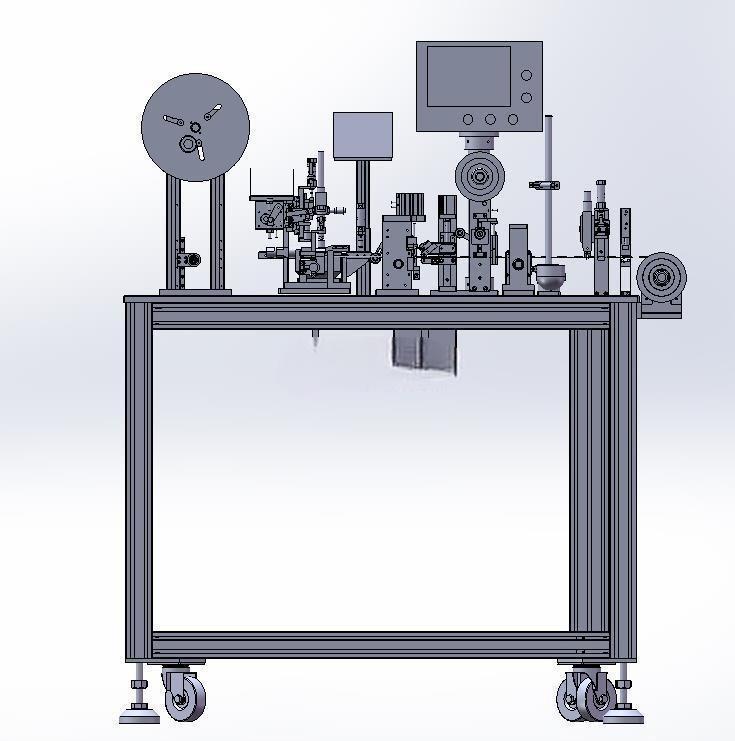

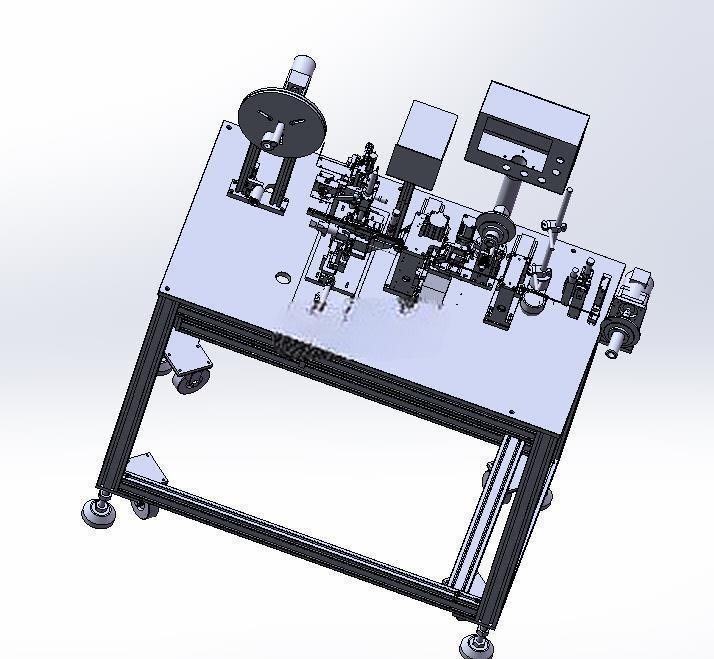

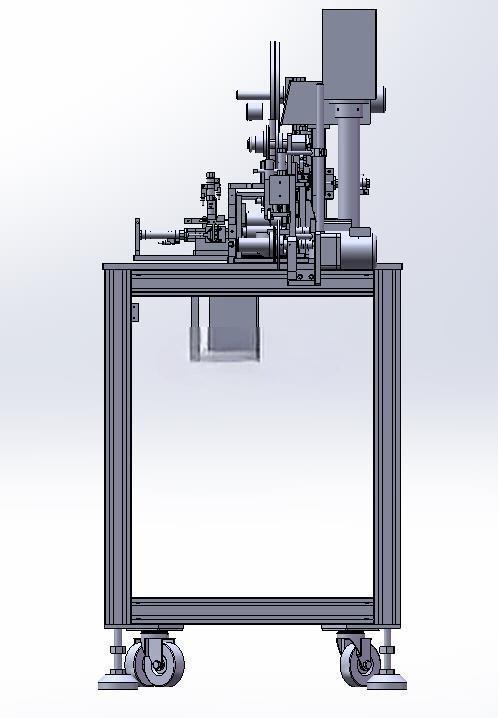

　　这款铜箔焊线设备主要面向新能源线束、精密电子元器件的铜箔与线材连接工序，在消费电子内部引线焊接、动力电池极耳软连接加工、小型变压器引脚铜箔焊接场景中适配性极强，可覆盖2.5mm及以下线径的铜箔与多股铜线、单支硬线的搭接焊接需求，替代传统人工手持焊枪的作业模式，解决人工焊接时焊点一致性差、虚焊漏焊率高、焊弧成型不稳定的痛点。设备整体采用铝型材框架搭建落地式结构，底部配置可调脚轮与支撑脚，安装时无需预埋地脚螺栓，仅需平整硬化地面即可完成定位，整机横向宽度控制在1.8米以内，纵深0.9米，操作面高度符合人体工程学设计，站立操作时手部无需过度抬升或弯腰，适配常规车间流水线旁的工位排布，不会占用过多产线空间。设备左侧设置料卷放料机构，

　　带阻尼张力控制，可适配不同幅宽的铜箔带卷料，放料过程中铜箔张力恒定，不会出现拉扯变形或松垮偏移的问题；中部工位依次完成铜箔裁切、线材定位、焊接施压、焊弧成型工序，所有动作轴均采用伺服驱动配合直线导轨导向，位置重复定位精度可达0.02mm，焊接压力通过精密调压阀控制，可根据不同厚度的铜箔、不同线径的线材灵活调整压力参数，避免压力过大压溃铜箔或是压力过小导致焊接不牢。焊接参数采用数字化调控模式，可针对不同材质的焊接件预设焊接时长、输出功率、焊接温度、焊弧弧度参数，存储多组工艺配方，换产时仅需调用对应参数即可完成调试，无需反复试焊调整。设备右侧配置成品收料机构，可将焊接完成的工件有序导出，对接后续检测或包装工位。

　　设计过程中充分考虑了多机看管的需求，设备运行过程中异常情况会触发声光报警，自动停机并提示故障点位，操作人员无需全程守在单台设备旁，一人可同时管控3-4台同类型设备，大幅降低人力成本。焊接工位配置防护挡板，避免焊接弧光外泄对操作人员造成视力损伤，电气元件全部集成在设备下部的封闭电控仓内，布线规整，维护时可快速打开仓门排查线路问题，各运动模组均设置了防尘护罩，减少车间内金属粉尘进入传动结构造成的磨损，延长设备维护周期。
