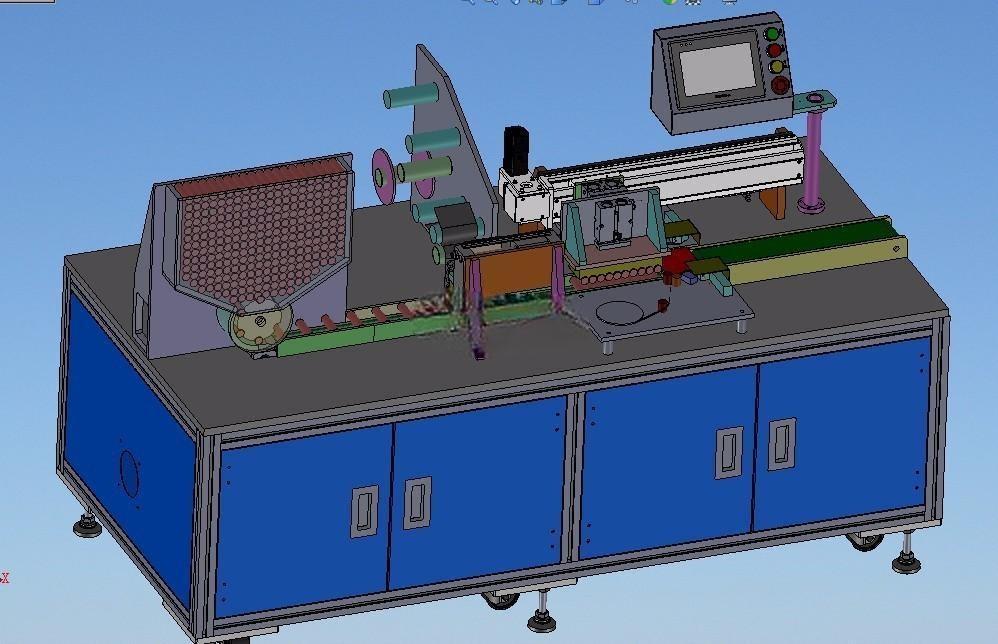

18650电池贴青稞纸点焊组合设备

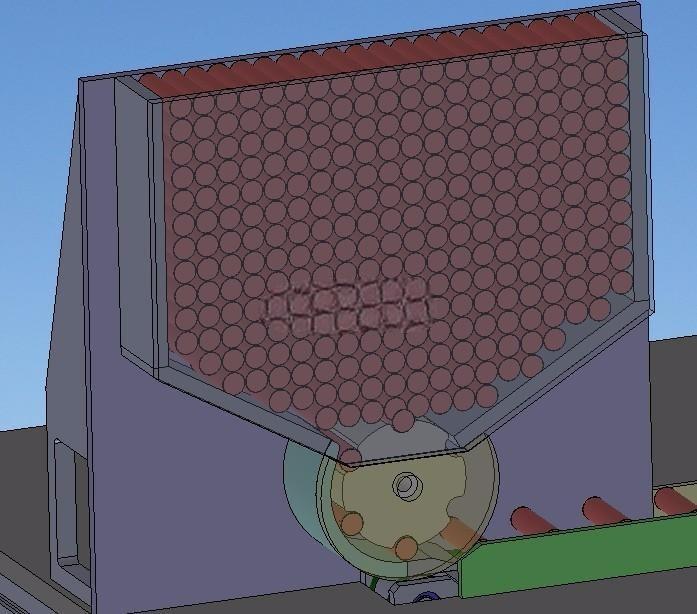

　　在圆柱锂电池pack生产环节，单电芯的绝缘处理与串并联组合焊接是决定电池组安全性能与生产效率的核心工序，这款设备正是针对18650规格圆柱电池的该段工序需求开发，可同步完成电芯正极青稞纸贴合与2-8节电芯的自由并联组合点焊作业，替代传统人工贴绝缘纸、人工摆排点焊的低效作业模式，适配中小批量动力电池组、储能电池组、消费类锂电池组的生产场景。设备整体采用模块化布局思路，从电芯上料开始，人工将散料电芯按极性方向倒入上料料仓后，分料模组会依托带拨料槽的转轮结构，将堆叠的电芯逐颗分离送入输送轨道，避免多料卡滞的问题；分料后的电芯经输送轨道送入贴青稞纸工位，贴青稞纸模组会完成绝缘纸的裁切、定位、贴附、压平动作，

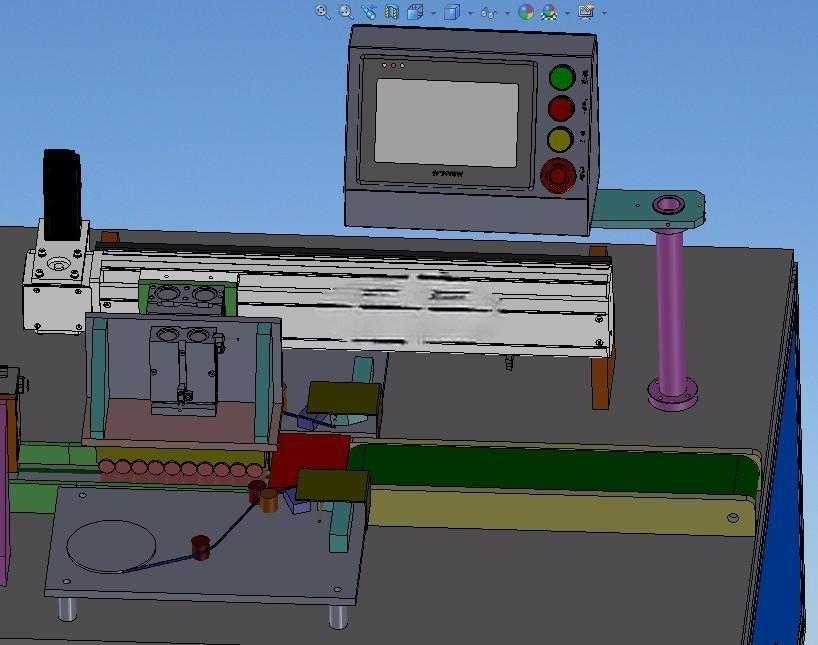

　　保证青稞纸完全覆盖电芯正极裸露金属区域，杜绝后续组装过程中正负极短路的风险。完成贴绝缘纸的电芯会由移载模组抓取到点焊工位的定位治具内，治具可根据并联电芯的数量需求调整定位槽位，两组点焊模组分别对应不同点位的焊接作业，焊头采用压力可调的点焊结构，可根据电芯极耳厚度调整焊接压力与焊接参数，避免焊穿电芯或者虚焊的问题，焊接完成后的电芯组由移载机构直接送入出料流水线，流转到下一组装工序。设备的机架采用方管焊接后铣平安装面的结构，保证各模组安装的平面度与运行稳定性，所有运动模组的走线均采用拖链内置排布，避免生产过程中线缆剐蹭电芯或者被运动部件磨损。整机外形尺寸控制在长2100mm、宽800mm、高1200mm的范围内，

　　可直接放置在标准车间生产线上使用，不需要额外做地基处理，设备侧面预留维护门，可快速打开对分料转轮、贴纸胶辊、点焊头这些易损部件进行更换调整，电气控制元件全部集成在机架下部的电控仓内，压缩空气接口设置在设备后侧，接入0.5-0.7MPa的压缩空气、AC220V供电即可启动运行，不需要额外配套其他辅助设备。设备的移载模组采用直线导轨搭配同步带传动的结构，定位精度可控制在±0.1mm范围内，保证电芯抓取、贴纸、点焊过程中的位置准确性，贴青稞纸工位自带纸卷余量检测功能，当绝缘纸卷即将用完时会触发提示，避免缺纸导致的漏贴问题，点焊工位带焊接电流检测功能，可实时监控每一个焊点的焊接电流，出现虚焊异常时会及时触发报警，减少不良品流出。
