方铝棒端面倒角铣削加工专用设备

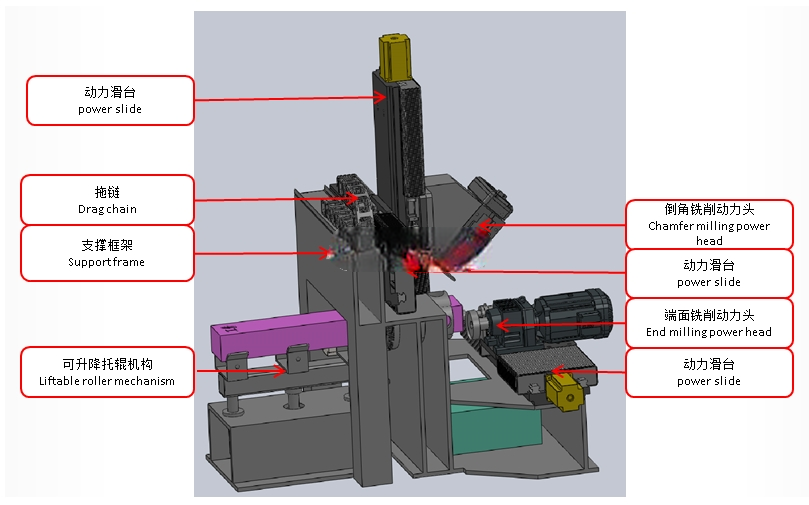

　　在铝型材深加工生产环节，方铝棒、方铝管的端头预处理是挤压成型后下料工序的核心配套环节，传统人工手持打磨或单工序专机加工的模式，存在端面平面度差、倒角一致性不足、加工效率低、操作人员劳动强度大的痛点，这套加工设备正是针对该类场景开发的专用加工装备，可适配不同截面规格的方铝类工件端头加工需求。设备整体采用落地式床身结构，底部为一体化焊接箱型基座，安装时仅需平整硬化地面即可完成固定，无需额外预埋地脚螺栓，整体占地边界控制在长2.2米、宽1.6米、高1.9米范围内，可直接接入现有铝加工生产线的下料工位旁，适配车间常规物流通道的转运需求。设备配置两套独立的动力加工头，分别对应端面铣削与棱角倒角工序，配套三套动力滑台分别实现加工头的进给、

　　阻挡定位机构的伸缩动作，同时设置升降托辊机构承接长尺寸铝件的进料支撑，避免长工件悬垂导致的装夹变形。整套设备的动作逻辑围绕加工流程做了适配：人工上料后将工件沿托辊推送至阻挡液压缸位置，触发启动信号后夹紧液压缸动作将工件完全锁紧，随后阻挡液压缸退回，端面铣削动力头沿滑台进给，将工件端面铣削至平整后退回原位；倒角动力头随即启动进给，下降到位后开始铣削第一处棱角，单角加工完成后倒角动力头退回，阻挡液压缸伸出、夹紧液压缸松开，回转驱动电机带动工件旋转90度后再次夹紧，阻挡缸退回后倒角动力头再次进给加工，循环四次即可完成四个侧边棱角的倒角加工，加工完成后夹紧机构松开，由操作人员取下工件即可进入下一个循环。液压系统为所有夹紧、阻挡、

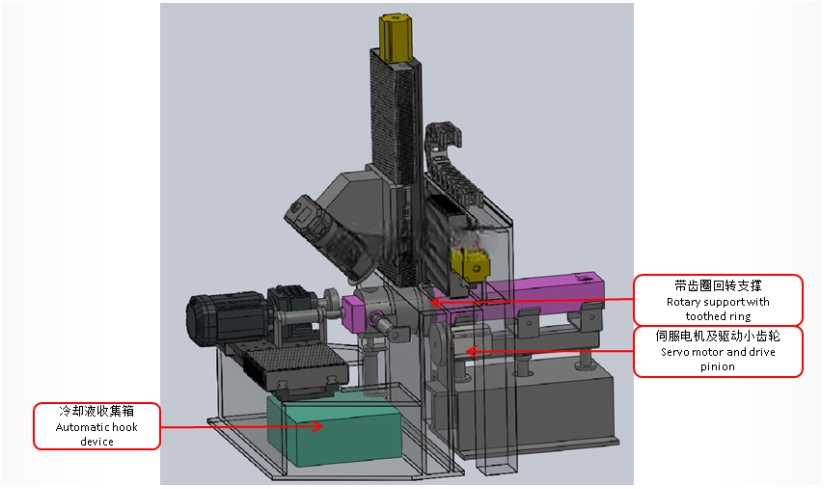

　　进给动作提供稳定动力输出，配套的冷却系统可在铣削加工过程中持续对刀头与加工位置喷射切削液，降低刀头磨损同时避免铝屑粘刀影响加工表面质量，回转支撑机构采用高精度回转支承搭配伺服驱动，可保证每次90度旋转的定位精度，将四个倒角的尺寸一致性控制在工艺要求范围内。电控系统采用集中式柜内布局，所有操作按钮与状态指示灯均设置在设备正面的操作位旁，操作人员无需大范围移动即可完成上料、启动、取件的全流程操作，整套设备的结构设计充分考虑了铝加工车间的铝屑清理需求，床身表面做了倾斜导屑面设计，加工产生的铝屑可沿斜面滑落至设备两侧的排屑区域，便于日常清理维护。
