CNC封闭式自动上下料输送设备结构

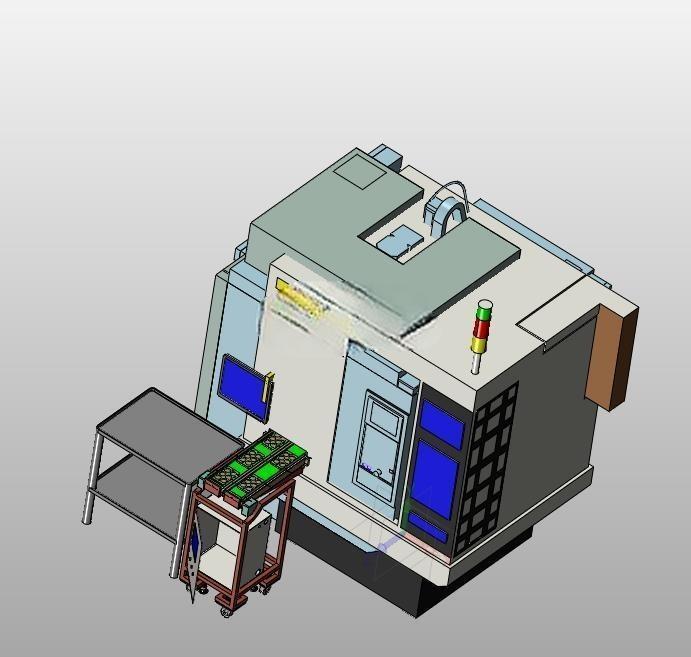

　　在精密零件批量加工场景中，单台CNC机床的人工上下料环节往往占用30%以上的设备待机时间，同时封闭式机床的操作门开合、工件定位找正、切削液飞溅防护等问题，一直是机加工车间提升无人化运转率的核心痛点。这套配套CNC机床的封闭式自动化上下料装置，正是针对立式加工中心、斜床身数控车床等主流封闭式加工设备的布局特点设计，无需对原有机床的机身结构做破坏性改造，就能完成工件从外部料区到机床加工工位的全自动转运。设备整体布局紧贴机床正面操作侧安装，整体占地宽度控制在1.8米以内，纵深不超过1.2米，不会占用机床侧面的排屑器、切削液水箱的维护通道，安装时仅需在地面打4个M12的膨胀螺栓固定底座，对接机床的IO信号端口即可完成联机调试，

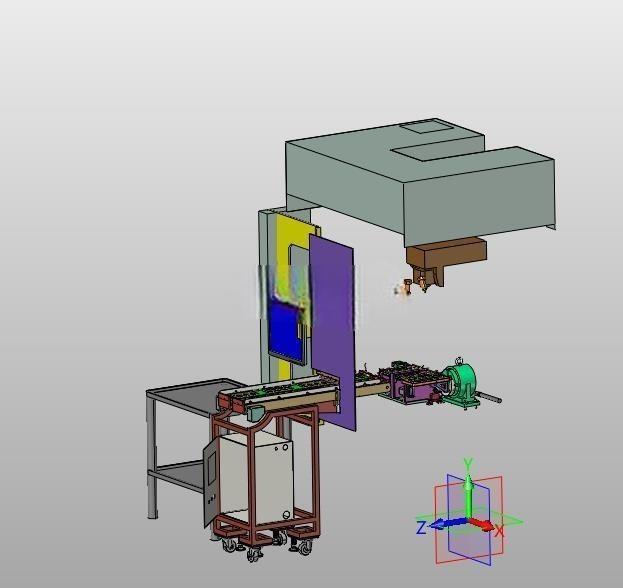

　　适配市面上绝大多数带自动门接口的封闭式CNC设备。装置的输送单元采用双层倍速链结构，上层负责将待加工毛坯输送至机床侧的取料位，下层则将加工完成的成品送回操作人员的上下料工位，料盘定位位置重复精度控制在±0.05mm以内，能够配合机床内置的工装夹具完成工件的自动装夹，无需额外增加视觉定位模块即可满足常规五金零件、小型结构件的加工定位要求。考虑到封闭式机床加工时的切削液飞溅、铝屑铁屑散落问题，设备靠近机床的一侧设置了可随机床自动门同步升降的防护挡板，挡板采用透明聚碳酸酯板材制作，既可以阻挡切削液和切屑溅落到输送线内部，也方便运维人员实时观察上下料的运行状态。设备侧面集成的独立控制电柜，将输送线驱动、到位检测、

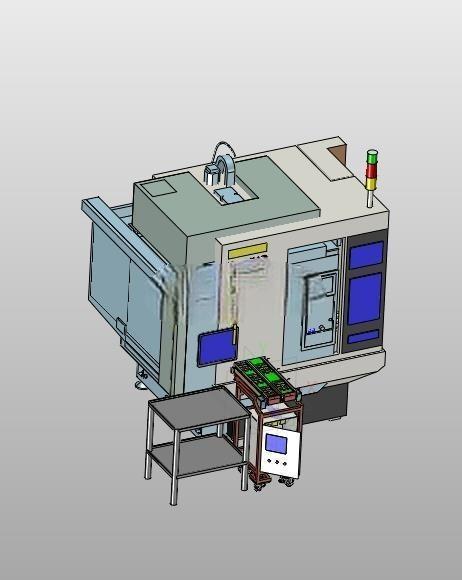

　　信号交互的电气元件全部集成在内，电柜防护等级达到IP54，能够适应机加工车间多油雾、多金属粉尘的使用环境，电柜面板上设置的手动操作按钮，可以在设备调试、异常处理时单独控制输送线的启停、料盘的进退，避免误操作触发机床的安全联锁。料架部分采用分层式设计，单次可容纳12个标准尺寸的工件料盘，按照单工件加工节拍3分钟计算，可支持设备连续无人化运转36分钟以上，足够覆盖操作人员一人多机的巡检间隔。整套结构的设计过程中，特意将所有运动部件的维护侧都朝向车间通道方向，输送线的张紧机构、驱动电机的安装位置都预留了足够的操作空间，日常维护时不需要拆卸与机床对接的防护结构，就能完成皮带张紧、传感器清洁、电机检修等常规操作。在安全防护设计上，

　　设备的操作人员上下料工位设置了安全光栅，当操作人员伸手取放料盘时，输送线会自动暂停向机床侧的送料动作，同时给机床发送待料信号，避免运动部件对操作人员造成碰撞伤害，设备顶部设置的三色警示灯，可实时显示设备的运行、待料、故障状态，方便车间人员快速识别设备运转情况。
