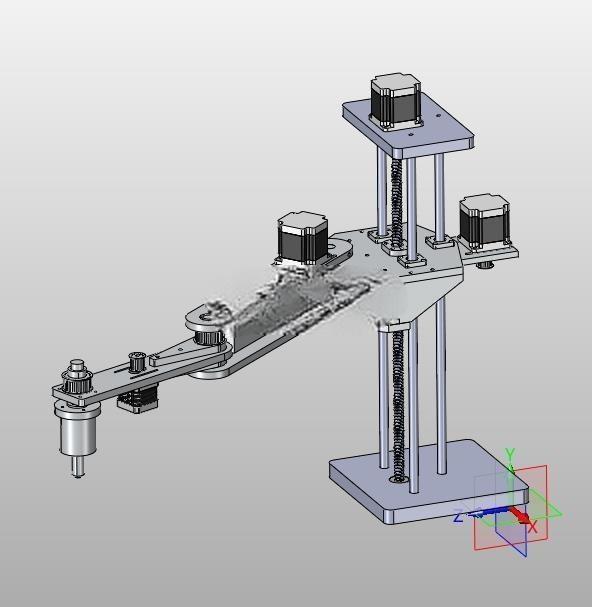

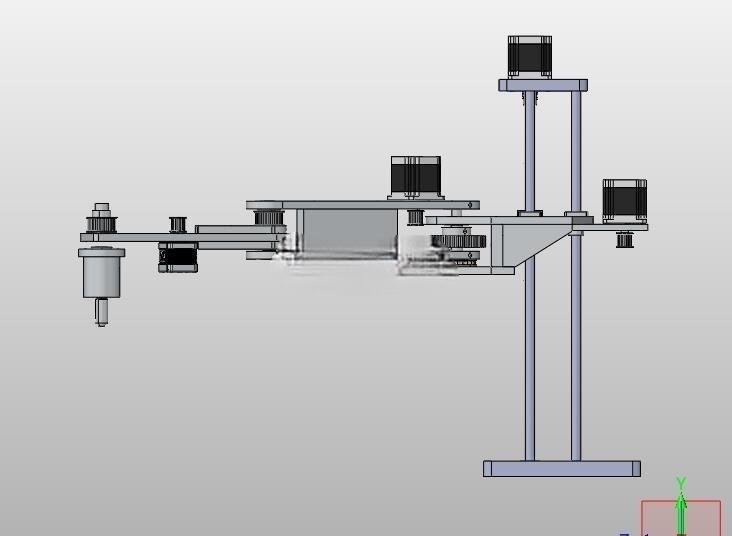

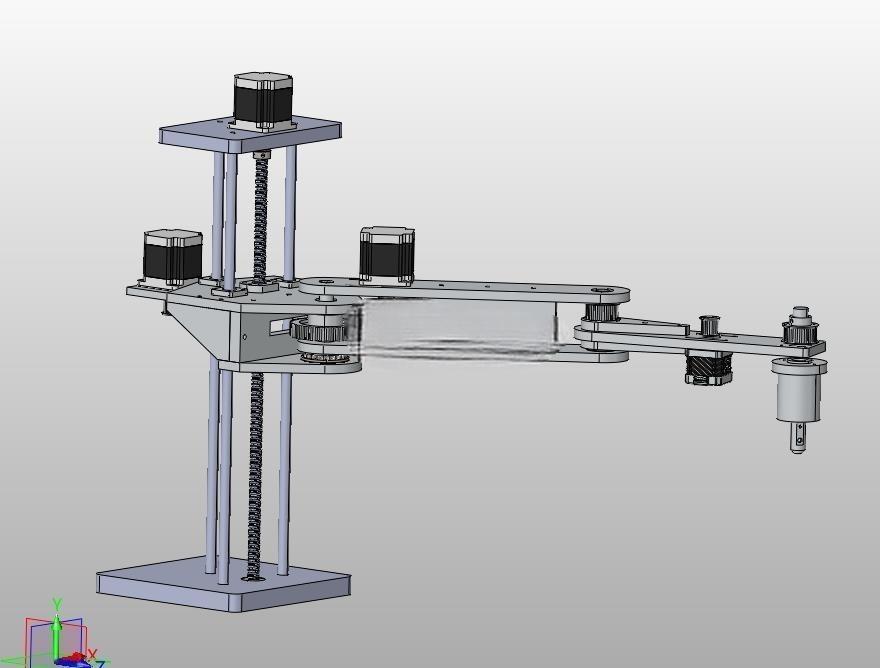

四自由度圆柱坐标钻孔作业机械臂结构

　　在3C电子零部件、小型五金件的机加工产线中，这类圆柱坐标构型的钻孔机械臂，常布置在工序流转的接驳工位旁，替代人工完成待加工工件的取放、定位与钻孔工序执行，适配小尺寸、多批次工件的柔性加工需求，相比多关节串联机械臂，圆柱坐标构型在固定作业半径内的重复定位精度更稳定，且竖向承载能力更强，适合钻孔这类带轴向进给负载的作业场景。整套机构的自由度配置围绕钻孔作业的实际动作逻辑搭建，两个旋转自由度分别负责底座的周向回转、末端执行器的姿态微调，两个平移自由度分别负责水平方向的作业半径调整、竖直方向的钻孔进给动作，所有动力输入端均匹配伺服电机作为动力源，设计阶段会先结合目标加工工件的材质、最大钻孔直径、进给速度要求，

　　核算每个自由度需要输出的扭矩与转速，再匹配对应减速比的减速器，抵消钻孔过程中的切削反冲，保证进给动作的平稳性。从安装边界来看，整套机构采用立式立柱支撑结构，底部为方形安装底座，可直接通过膨胀螺栓固定在车间地坪或者设备机架台面上，水平臂的最大伸展半径覆盖常规小型加工工位的上下料范围，竖向行程满足不同高度工装夹具的适配需求，不会和周边的输送线、料仓结构产生运动干涉。结构设计上，水平臂的传动采用齿轮齿条配合直线导轨的组合，保证平移过程的刚性，回转部位采用交叉滚子轴承支撑，承受径向与轴向的复合载荷，末端的钻孔主轴带独立的进给导向结构，避免钻孔过程中出现偏摆，所有走线均沿立柱与臂体内部的线槽布置，减少外部管线拉扯对运动精度的影响。

　　这类机械臂的作业覆盖范围为圆柱形空间，刚好匹配单工位周边圆形区域内的上下料与加工作业需求，不需要额外的行走轴即可完成料仓取件、工位定位、钻孔加工、成品放回流道的全流程动作，在小型零件加工单元中可以作为独立的作业单元使用，也可以多台组合排布，对接多工位加工转盘完成多工序的连续作业，设计时各运动轴的硬限位与软限位位置均预留了足够的安全余量，避免超程碰撞，传动部位的润滑通道在建模阶段就做了预留，方便后期维护时的油脂加注。
