龙门式成品抓取排列机械手结构设计

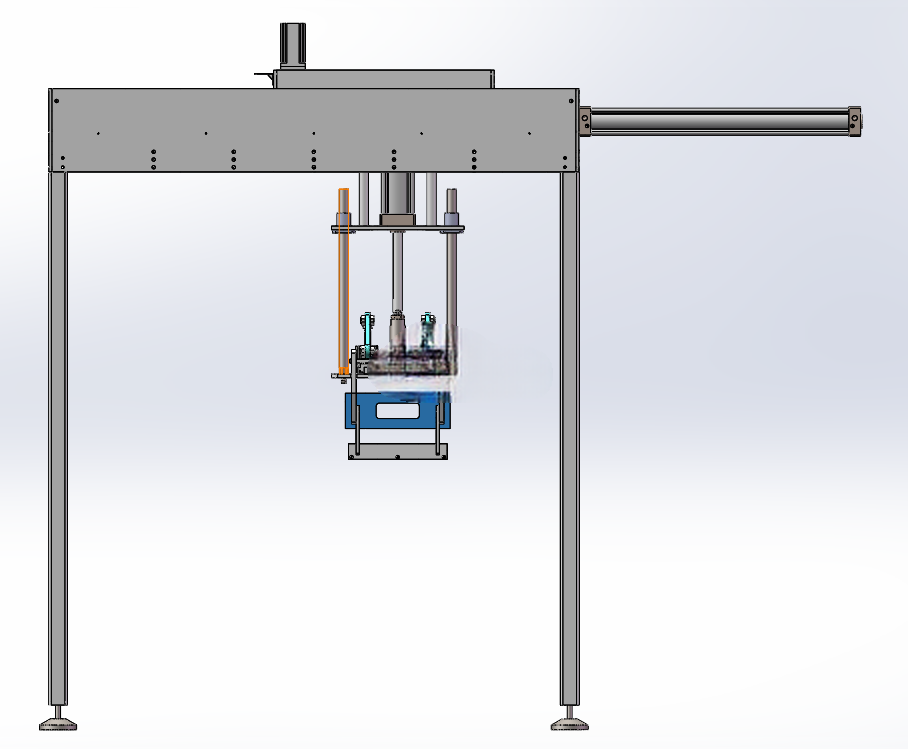

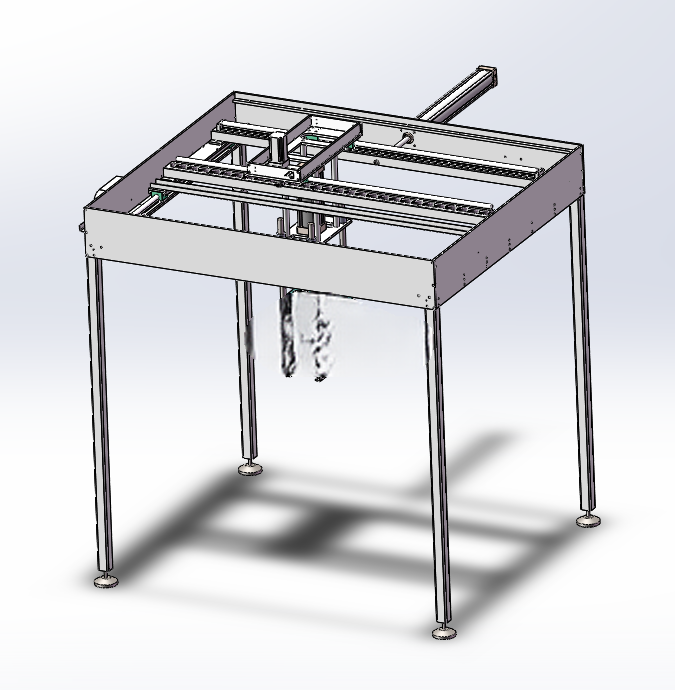

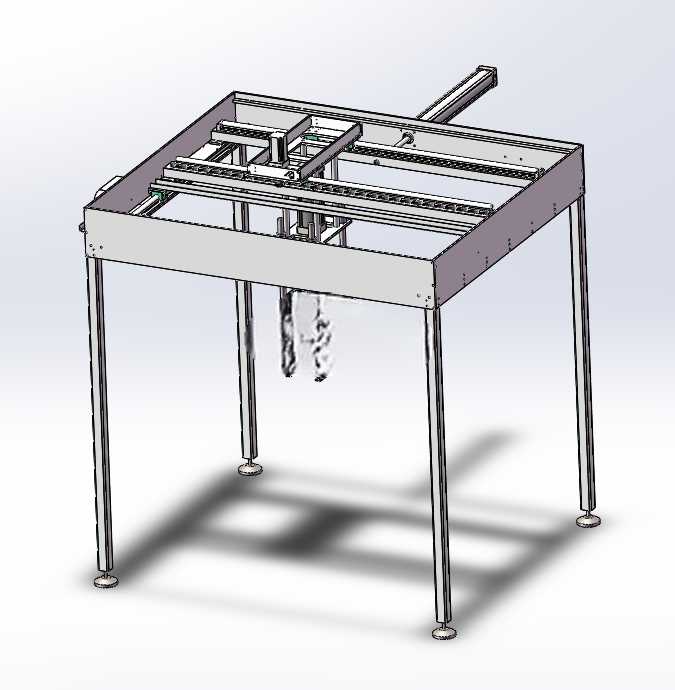

　　这款龙门式成品排列机械手主要适配包装、轻工制品、电子零部件加工等行业的流水线后段工序，针对箱类、规整盒类成品的工位转移、有序排列需求设计，替代传统人工在流水线旁重复取放、码齐的作业环节，可直接对接前段加工设备出料端与后段装箱、码垛、检测工位的输送线，减少人工重复搬运带来的效率波动与操作误差。设备整体采用双立柱支撑的龙门跨架结构，横梁沿X轴方向布置传动导轨，搭载可沿横梁横向移动的Z轴升降模组，Z轴末端安装自适应夹爪机构，整体安装时需根据现场流水线宽度调整两立柱的固定间距，预留出输送线通行、人员巡检的安全边界，横梁安装高度需匹配成品出料高度与夹爪开合行程，避免升降过程中与线体护栏、工装治具发生干涉。设计过程中优先考虑抓取动作的稳定性，

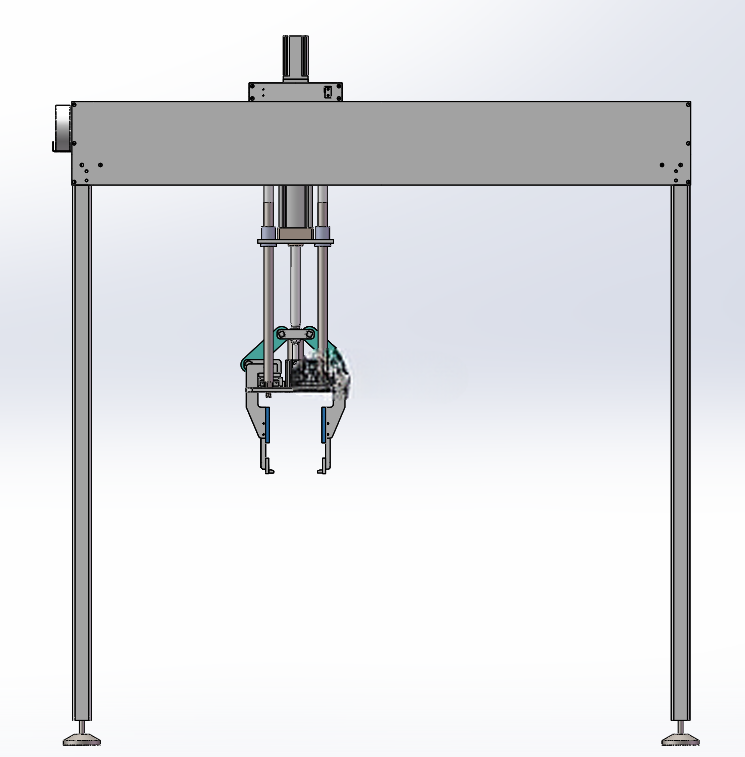

　　夹爪采用双侧对夹的结构形式，配合导向柱保证开合过程的平行度，可适配一定尺寸范围内的规整箱体抓取，无需频繁更换夹爪治具；XY轴的传动行程可根据产线实际排布的工位数量调整参数，在建模时保留了关键配合尺寸的参数化关联，调整跨距、行程时可直接修改对应参数完成结构适配，减少重复建模的工作量。Z轴升降部分设置了硬限位结构，避免升降超程损坏夹爪或线体设备，夹爪的开合行程匹配常规成品箱的宽度范围，夹持力可通过驱动端的参数调整适配不同重量、不同材质的箱体，避免夹伤外包装或夹持不稳出现掉落。设备的安装基准以两立柱的底部安装面为基准面，安装时需保证两立柱的垂直度与横梁的水平度，避免传动过程中出现卡滞、磨损加剧的问题；电气走线沿立柱与横梁内部的走线槽布置，

　　避免外露线缆随移动模组拖拽出现磨损，整体结构的受力经过校核，龙门架的横梁挠度满足满载抓取时的形变要求，保证长期运行的重复定位精度。在实际产线应用中，该机械手可根据流水线的出料节拍调整抓取速度，配合线体的传感器信号完成待抓取成品的定位，抓取后按照预设的排列规则将成品放置到指定工位，可实现多工位的有序排布，适配不同的后段工序进料要求，相比人工排布可大幅提升排列的一致性，减少因人工摆放不齐导致的后段设备卡料问题。
